CUAV RM3100高精度电子指南针结构设计

在多旋翼、固定翼无人机以及无人车、无人船的航姿参考系统搭建中，磁罗盘是提供航向基准的核心感知部件，其安装适配性、抗干扰能力直接决定载体的航向精度，甚至影响航线飞行的安全性。这款RM3100磁罗盘模块的三维结构，完全围绕航磁感知的实际工程需求展开设计，没有冗余的装饰性结构，每一处外形细节都对应实际使用中的功能约束。

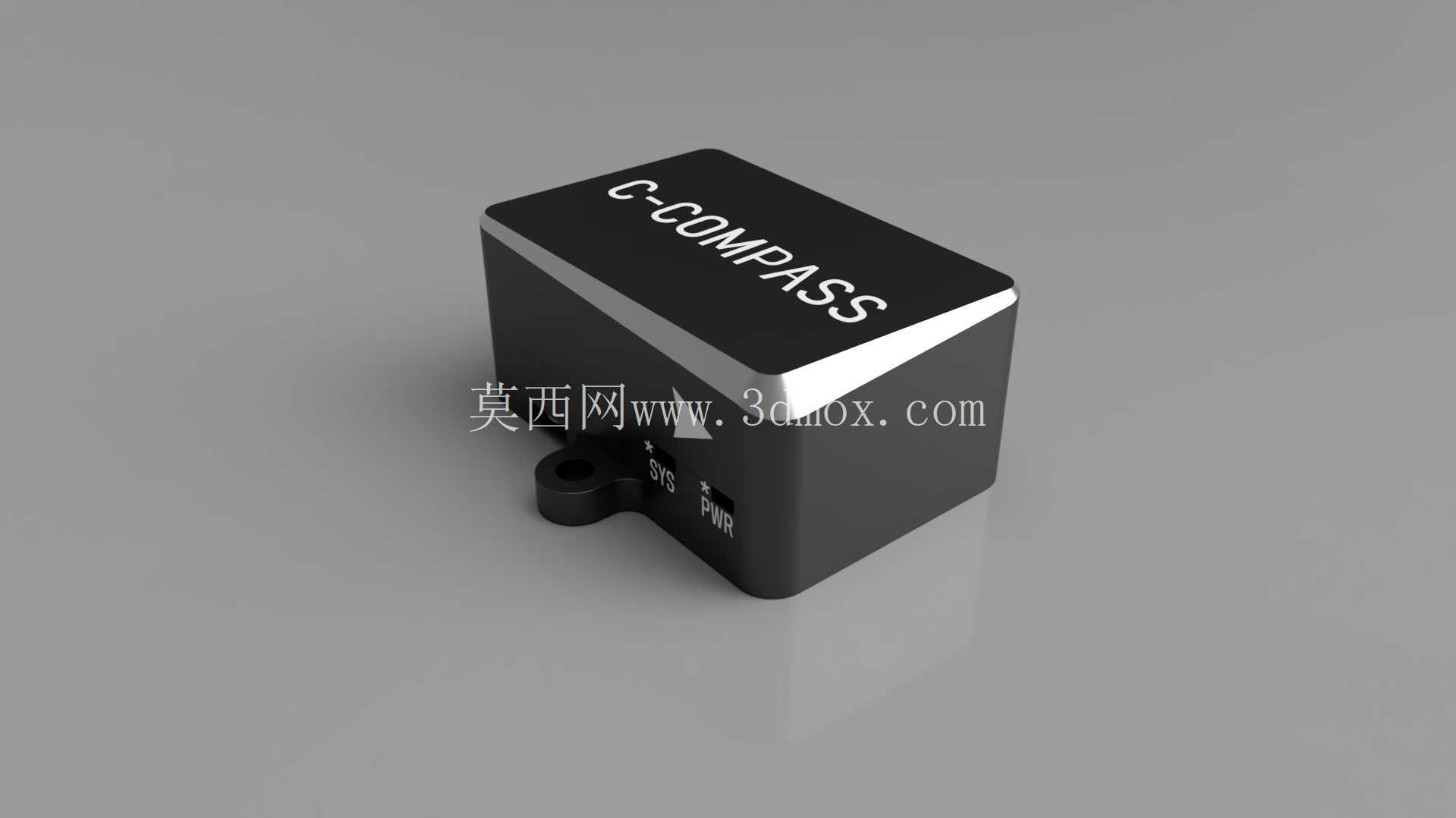

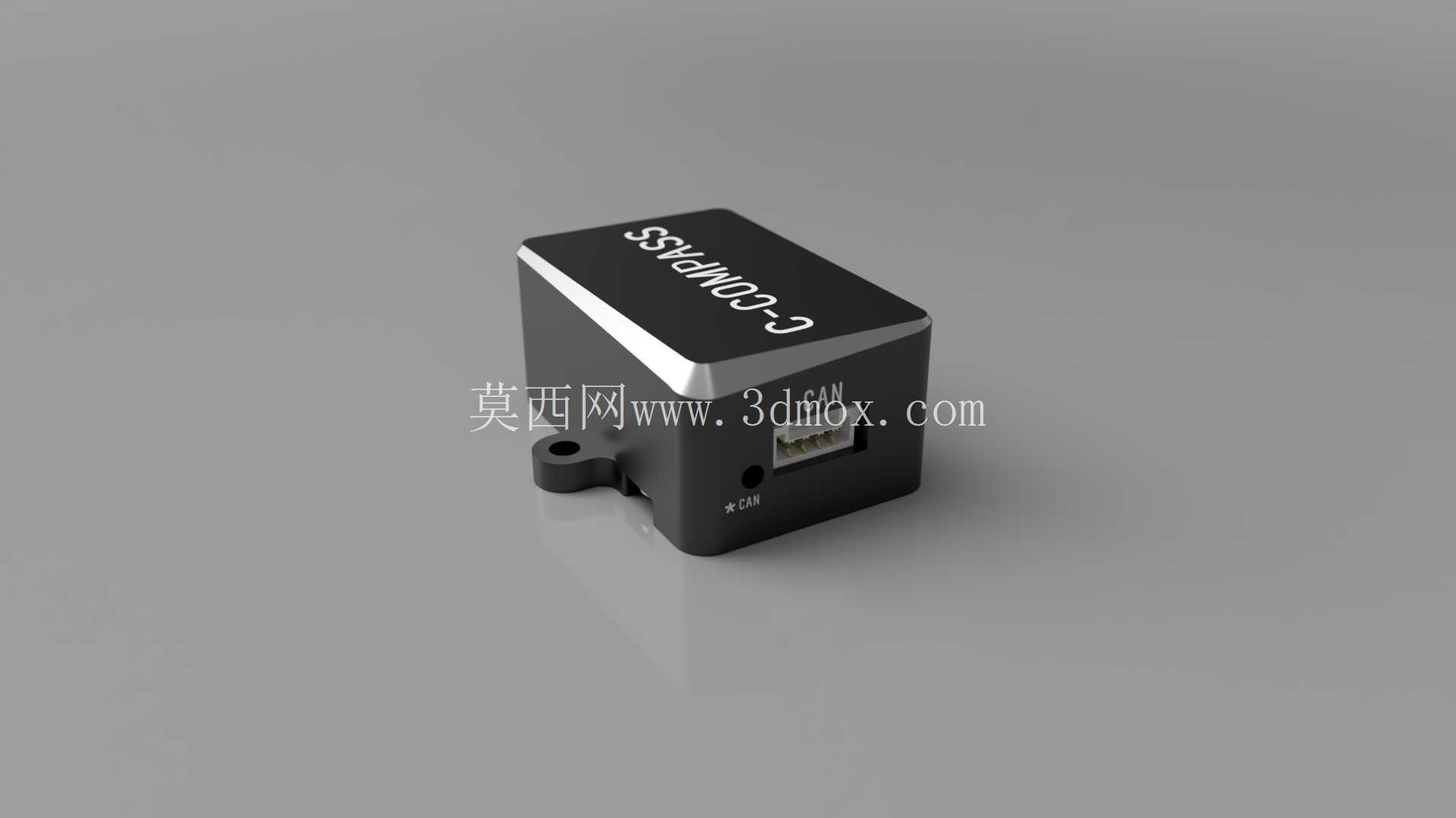

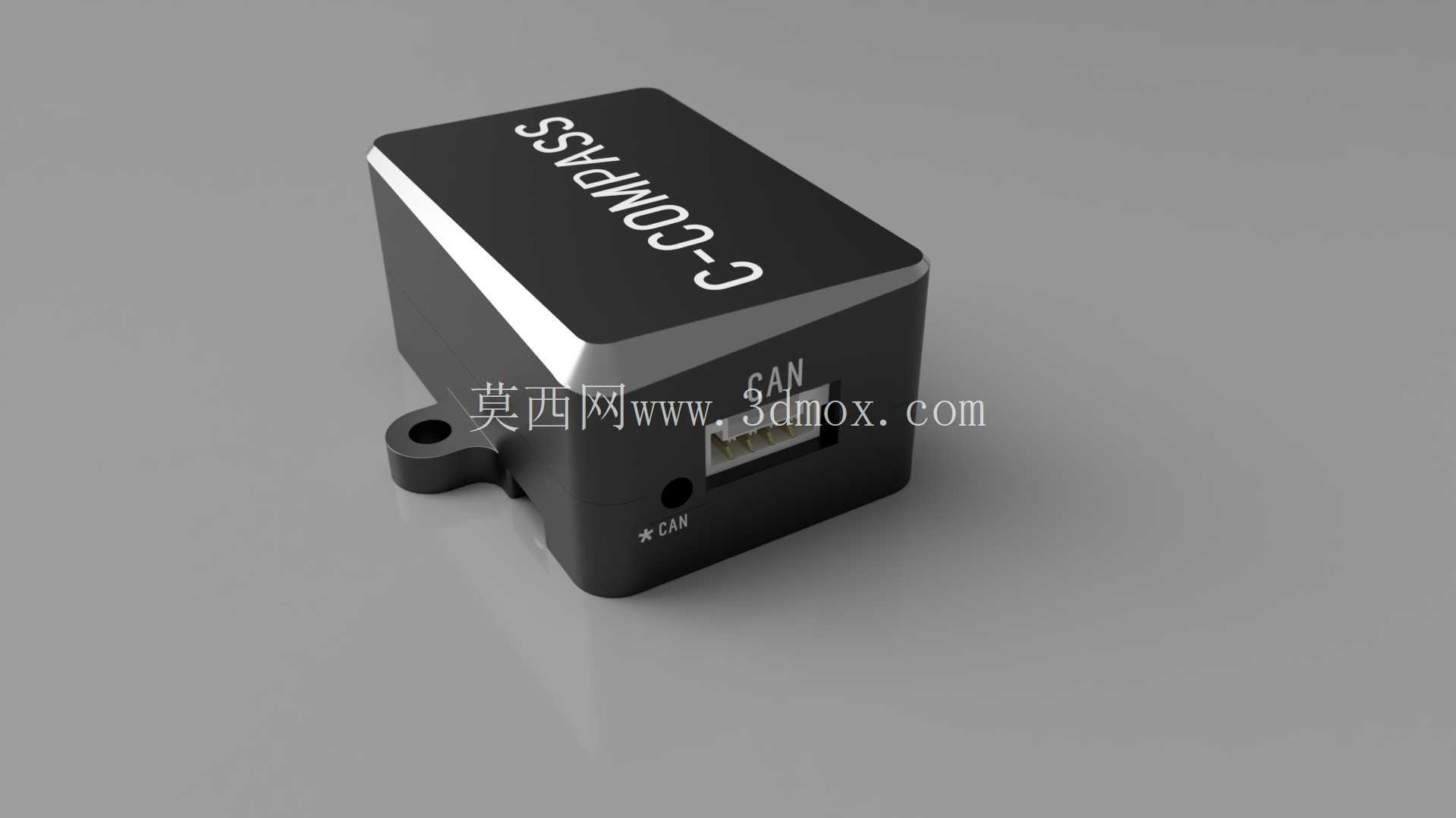

从安装边界来看，模块主体采用方正的紧凑型壳体设计，整体轮廓控制在极小的尺寸范围内，适配飞控系统周边局促的安装空间，不会挤占GPS、数传等其他外设的安装位置。壳体侧面预留的标准接口位置，完全匹配常用的航模外设接插件尺寸，接线时不需要额外调整线束走向，能避免线束弯折带来的接触不良问题。壳体底部延伸出的带安装孔的固定耳，孔位间距经过适配校准，既可以配合M2规格的螺丝直接固定在飞控安装架上，也能搭配减震胶柱使用，隔离机身动力系统产生的高频振动，避免振动带来的磁场测量噪声。

设计过程中首先考虑的是磁干扰规避需求，壳体采用非导磁的工程塑料材质，完全不会对周边地磁场产生畸变影响，这一点是磁罗盘外壳设计的核心原则——如果采用金属材质哪怕是弱导磁材料，都会导致周边磁场线扭曲，直接造成航向角测量偏差。壳体上表面的标识区域做了凹陷处理，丝印的方向标识不会因为长期使用摩擦脱落，安装时可以快速识别模块的朝向，避免装反导致的航向数据反向问题，这在实际外场作业中能减少很多调试排查的时间。接口旁的小型定位凸台，能在接插线束时起到导向作用，避免插反接口烧坏模块电路，也能在长期振动环境下防止接插件松脱。

从功能特性来看，这款磁罗盘区别于传统的霍尔效应磁传感器，采用磁阻传感原理，测量精度更高，温漂特性更好，能在-20到60摄氏度的户外作业环境下保持稳定的测量输出，不会因为温度变化出现航向漂移。模块内部的传感芯片布局在壳体的几何中心位置，远离接口处的金属接插件，尽可能减少接插件本身带来的局部磁干扰。壳体的边角做了小圆弧过渡处理，没有尖锐的棱角，既可以避免安装时划伤操作人员的手，也能减少飞行过程中如果出现模块脱落对机身其他部件的磕碰损伤。

在实际行业应用场景中，这类磁罗盘模块除了用于民用航拍无人机，还广泛应用在电力巡线无人机、农业植保无人机、测绘无人船以及室外巡检AGV小车上。比如在电力巡线作业中，无人机需要沿着高压线路长距离飞行，高精度的航向数据能保证航线偏差控制在米级范围内，避免偏离航线导致的撞线风险；在农业植保作业中，精准的航向信息能保证喷洒航线的重叠率稳定，避免出现漏喷重喷的问题；在室外AGV应用中，磁罗盘可以配合轮式里程计、GPS实现组合导航，在GPS短暂丢星的路段提供连续的航向参考，保证AGV不会偏离预设路径。

结构设计上还考虑了户外使用的防护需求，壳体上下盖的合缝处做了止口设计，能阻挡日常作业中的灰尘、少量溅水进入模块内部，适应户外复杂的作业环境，不需要额外做防水包裹处理，减少安装工作量。模块整体重量控制在极轻的水平，对于对载重极其敏感的小型穿越机、轻型固定翼无人机来说，不会带来额外的载重负担，不会影响飞行续航时间。固定耳的厚度经过强度校核，在使用减震胶柱安装时，不会因为飞行中的持续振动出现固定耳断裂的问题，同时也不会因为过厚增加不必要的重量。

在进行三维建模的过程中，所有外部安装尺寸都经过实际测绘校准，接口位置、安装孔位、壳体轮廓的尺寸公差都控制在0.1mm以内，能直接用于安装支架的配套设计，不需要再进行实物测绘。建模时还原了壳体表面的所有细节，包括接口的内部针脚位置、标识的凹陷深度、固定孔的倒角尺寸，在做整机装配干涉检查时，可以完全模拟实物的装配状态，提前发现安装空间不足、线束干涉等问题，减少实际打样调试的次数。对于做飞控系统集成的结构工程师来说，这个精准的三维模型可以直接导入整机装配文件中，快速完成磁罗盘模块的布局设计，评估不同安装位置的磁干扰距离，确定最优的安装点位，缩短整机的研发周期。
