水陆两栖飞行器结构设计方案

项目分类:飞机 发布时间:2026-06-29 ID:1190409
  • 水陆两栖飞行器结构设计方案
  • 水陆两栖飞行器结构设计方案

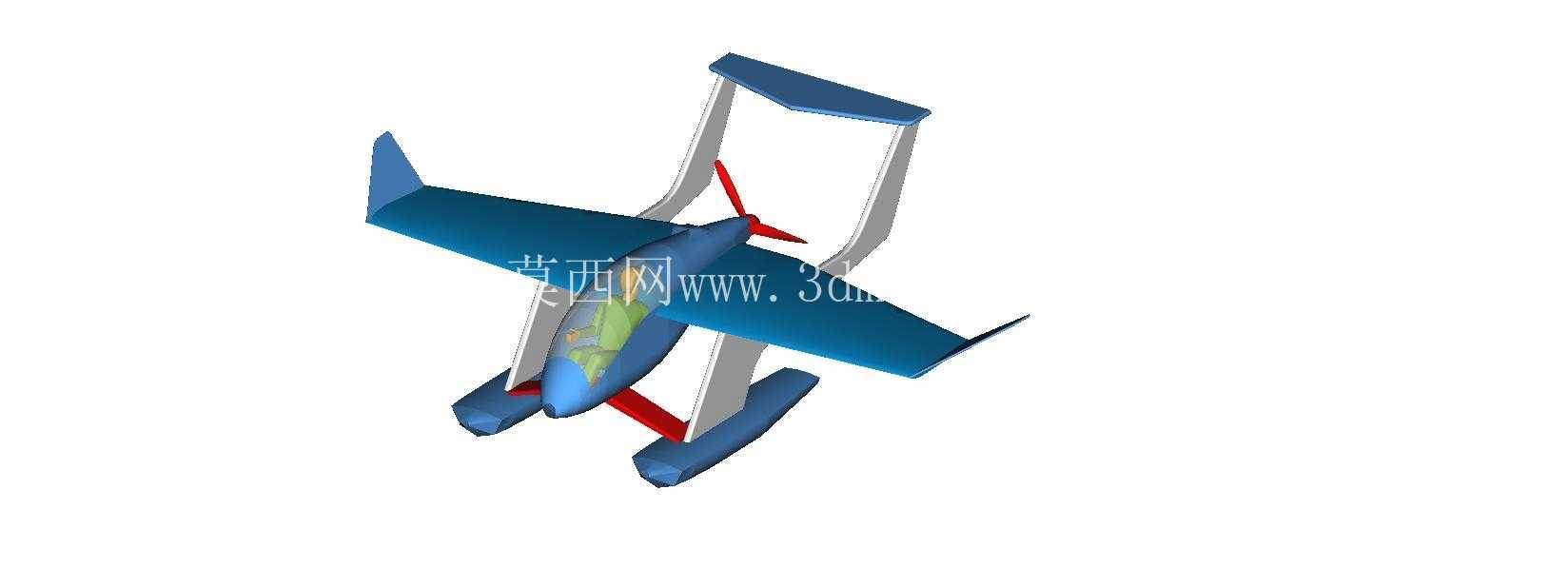

  这款两栖飞行载具的结构设计,核心围绕跨域通行的实际需求展开,区别于传统陆地起降飞行器,其下部设置的双浮筒结构直接承担水面滑行、停泊的支撑功能,浮筒采用流线型楔状截面设计,前端做抬升倾角处理,可在水面滑行阶段有效破开浪涌,降低水阻对起飞阶段的速度损耗,同时浮筒内部设置多道密封隔舱,单舱破损时仍能保留足够浮力,避免水面倾覆风险。浮筒与上部机身之间采用双立柱支撑结构,立柱截面做翼型修型,既保证足够的结构连接强度,应对水面起降时的冲击载荷,又能降低飞行过程中的寄生阻力,立柱与机身、浮筒的连接位置均做圆弧过渡处理,减少应力集中风险,适配反复起降的疲劳载荷要求。

  上部机身采用单座窄体布局,整体截面为水滴型,从机头到机尾做连续收窄修型,降低飞行过程中的压差阻力,座舱位置设置在机身重心区间,保证飞行员乘坐时整机重心不发生大幅偏移,机身下部与浮筒立柱的连接点做局部加厚处理,内部预埋加强筋结构,传递起降过程的冲击载荷。机翼采用上单翼布局,安装位置高于机身轴线,可避免水面滑行时浪花溅上机翼表面影响气动效率,机翼后缘设置操纵面,可在飞行阶段调整滚转姿态,机翼与机身的连接位置设置加强框,将机翼承受的气动载荷均匀传递到整个机身结构。尾翼部分采用常规布局,水平尾翼安装在垂尾中部,垂尾前缘做后掠处理,提升高速飞行阶段的航向稳定性,尾翼与机身尾部的连接结构做一体化设计,减少连接缝隙带来的阻力增量。

  动力系统采用后置推进式布局,螺旋桨安装在机身尾部、双垂尾之间的位置,这种布局一方面可以避免螺旋桨气流被机身、浮筒结构遮挡,提升推进效率,另一方面在水面起降阶段,螺旋桨位置高于水面浪高,可防止水花卷入桨叶造成动力损伤,螺旋桨前方设置整流罩,优化尾部气流的平顺性。从安装边界来看,整机浮筒间距设置为机身宽度的1.8倍,可保证水面停泊、滑行时的横向稳定性,避免侧翻风险,浮筒长度覆盖从机头前方到机尾后方的区间,滑行时的水动升力中心与整机重心基本重合,防止起飞阶段出现栽头或抬尾过度的问题。机翼展长控制在浮筒总宽度的1.2倍以内,可在水面停泊时避免翼尖触水,同时适配小型通航机场的机位停放要求。

  在实际应用场景中,这类两栖载具可承担近岸水域巡逻、岛礁短途通勤、水上搜救等任务,无需专门的陆地跑道,仅需长度合适的开阔水面即可完成起降,相比传统陆地飞行器,其对起降场地的要求大幅降低,可覆盖更多交通不便的滨水、岛礁区域。设计过程中需要平衡水动性能与气动性能的矛盾,浮筒结构虽然能提供水面支撑能力,但也会带来额外的飞行阻力,因此在结构设计时对浮筒、支撑立柱的外形做了大量气动修型,在保证结构强度、水动性能的前提下尽可能降低阻力增量,同时整机的重量控制也十分关键,浮筒结构采用轻量化设计,在保证密封性能、抗冲击性能的前提下尽可能降低结构重量,提升有效载荷与航程表现。机体各部件的连接位置均做了防腐蚀处理,适配高湿高盐的水上使用环境,结构件的连接紧固件采用防锈材质,浮筒外表面做疏水涂层处理,减少水面滑行时的水膜附着阻力,同时降低水体对结构表面的腐蚀速率。
