这款翼身融合布局的概念飞行器结构,在设计阶段就充分考虑了低速巡航阶段的气动效率需求,区别于传统筒身加机翼的民航或通航飞行器构型,其将机身承力结构与升力面完全整合,整个机体上表面从机头段平滑过渡到翼尖,没有传统机身与机翼之间的明显折角,能够在亚音速飞行状态下大幅降低诱导阻力,同时提升整机的升阻比,适合长航时低空侦察、区域巡航监测这类对续航时长要求较高的任务场景。

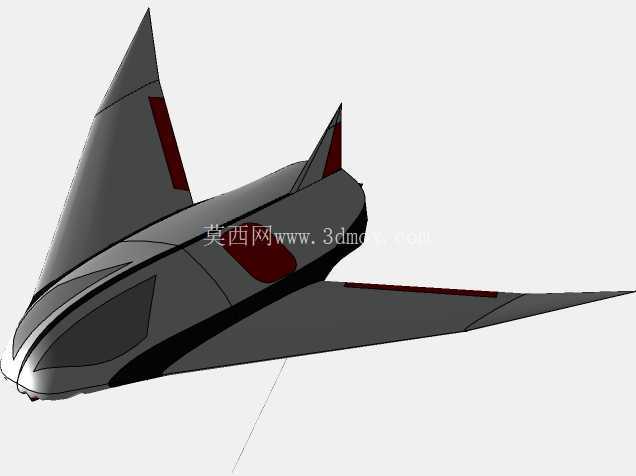

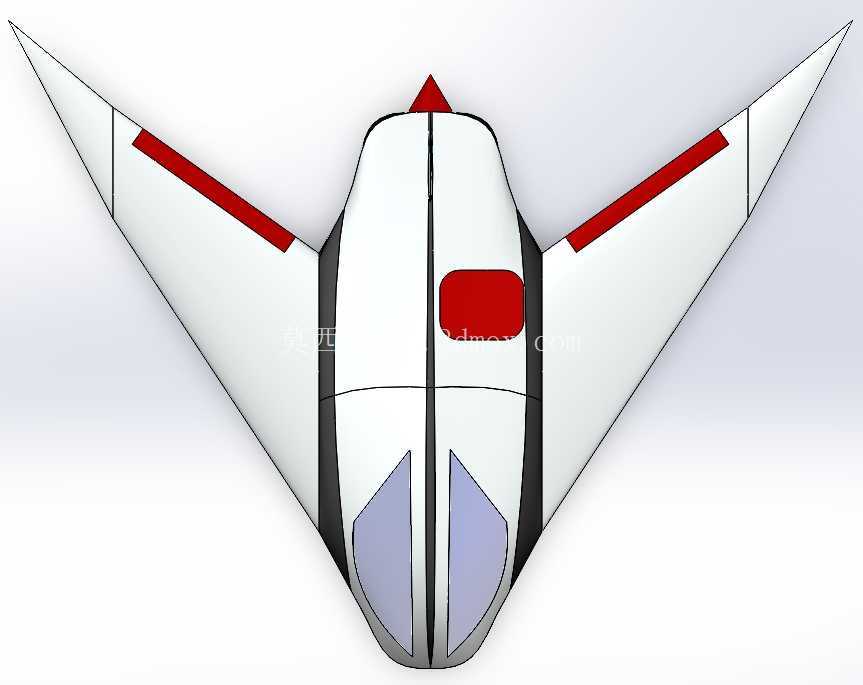

从结构设计思路来看,整个机体采用对称曲面构型,机头段做了钝头修型,避免尖锐机头带来的低速状态下气流过早分离问题,同时机头下方预留了任务载荷安装位,可根据实际使用需求搭载光学监测设备、小型气象传感组件或是应急通讯中继模块,安装边界采用标准快拆接口设计,不需要改动主体承力结构就能完成不同载荷的快速更换。机翼部分采用大后掠角小展弦比设计,翼尖做了切尖处理,能够在飞行过程中减少翼尖涡流的强度,降低巡航阶段的结构振动,同时机翼后缘预留了操纵面的安装缝隙,可配套安装升降副翼构件,实现滚转与俯仰姿态的控制,不需要额外设置传统的水平尾翼结构,进一步减少了整机的结构重量与气动阻力。

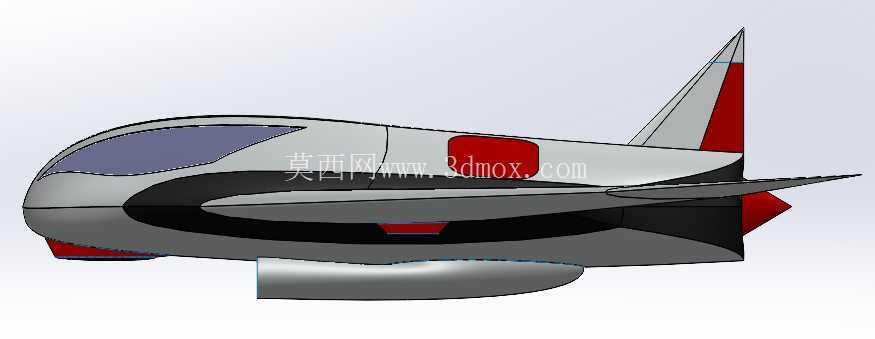

机体尾部设置了单垂尾结构,垂尾沿机身中轴线对称布置,高度经过反复迭代调整,既能够保证航向稳定性,避免大侧风飞行状态下出现航向飘摆,又不会因为垂尾面积过大带来额外的阻力增量,垂尾根部与机身主体采用一体化承力设计,内部可布置航向操纵相关的传动构件走线空间。动力系统的安装位布置在机体尾部上方,采用埋入式安装设计,进气道与机身曲面平滑过渡,能够减少动力段的迎风阻力,同时降低动力单元运行时的气流噪声,适合需要低噪声作业的监测任务场景。
从安装边界与尺寸适配来看,整个机体的最大宽度集中在翼展中段,地面停放状态下的重心落在主起落架安装区间的核心位置,主起落架采用收放式设计,收纳位置位于机身中部两侧的翼身融合区域,不会占用机身内部的载荷与燃油存储空间,前起落架布置在机头段下方,转向行程能够满足地面滑行阶段的小半径转向需求,适配通航机场的滑行道宽度要求。机身内部的空间利用效率相比传统布局飞行器提升明显,中部的整块连通空间可布置燃油存储单元或是任务电池组,两侧的翼根区域厚度足够布置主承力梁结构,承力梁采用贯穿式设计,从左侧翼尖一直延伸到右侧翼尖,将机翼升力直接传递到整个机身结构,避免传统布局中机翼与机身连接部位的应力集中问题,降低结构疲劳损伤的风险。
在实际应用场景中,这类构型的飞行器既可以作为小型无人验证平台,用于测试翼身融合布局的低速气动特性,也可以等比例放大后作为通用航空的载人验证机型,其较低的阻力特性能够有效降低飞行过程中的燃油消耗,提升航程表现。设计过程中对所有曲面的曲率连续性做了严格控制,整机外表面全部采用G2连续曲面过渡,能够减少飞行过程中的表面摩擦阻力,同时也降低了后续曲面蒙皮加工的难度,蒙皮可采用复合材料一体成型工艺,不需要大量的拼接铆接工序,进一步减轻整机结构重量。机体下表面采用相对平坦的设计,既能够在地面停放时保证足够的设备安装空间,也能够在飞行过程中产生一定的升力分量,配合上表面的负压区进一步提升整机升力系数,降低起飞与着陆阶段的滑跑距离,适配更多条件简陋的起降场地。
