蝙蝠侠主题仿生螺旋桨概念飞行器设计

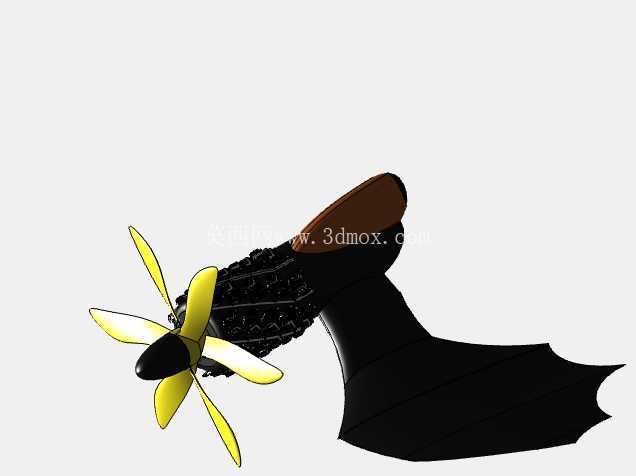

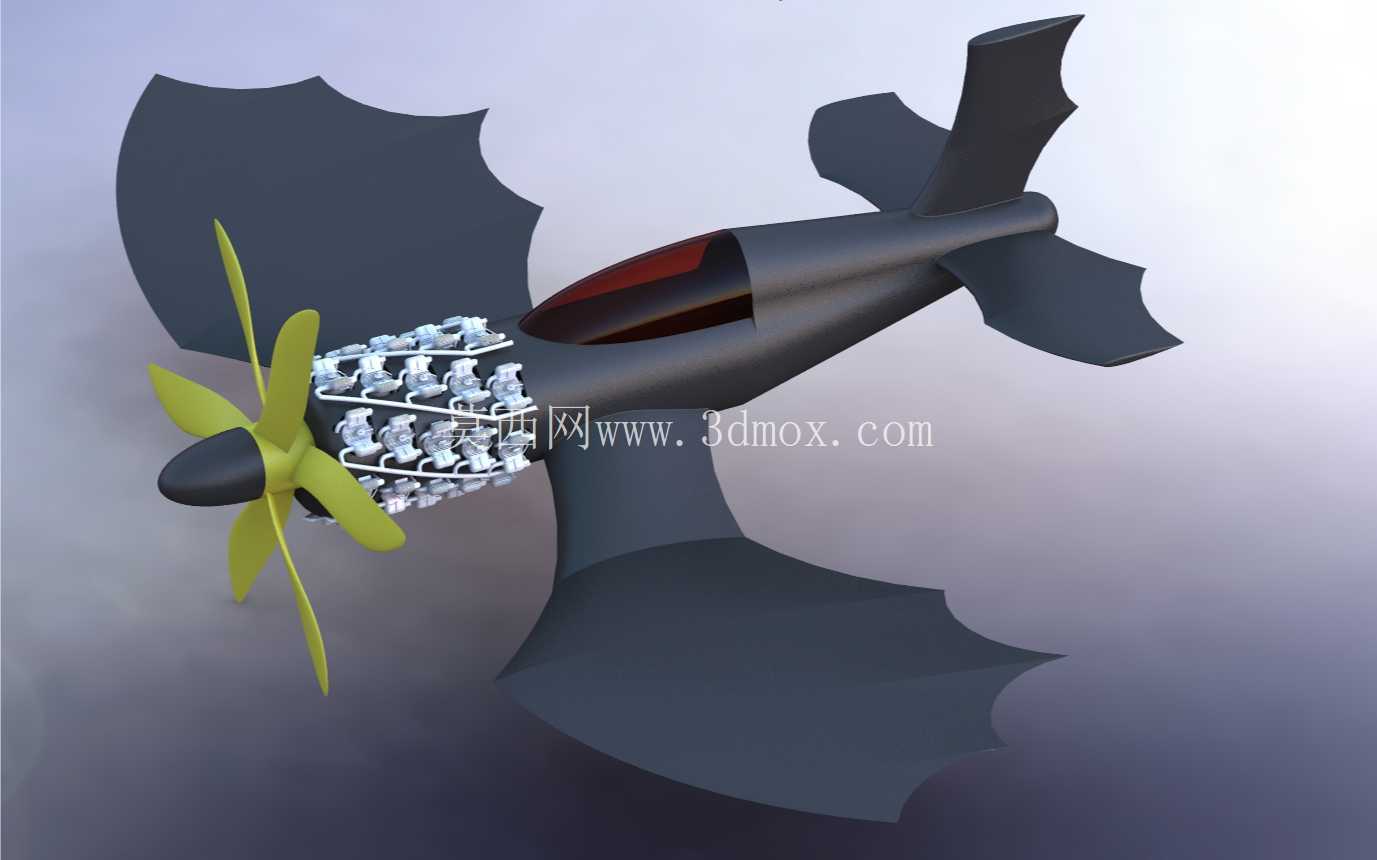

　　这款仿生概念飞行器的设计，最初是面向航空科普展陈、文创IP衍生教具场景开发的，区别于常规通航飞行器的气动布局，整体翼面采用蝙蝠翼的仿生切边轮廓，没有采用传统固定翼的平直或后掠翼型，翼面边缘做了多段内凹的仿生齿状处理，在低速小尺寸飞行状态下，能有效打散翼尖涡流，降低低速巡航时的诱导阻力，适配室内展陈演示、小型航模改装的实际使用需求。动力段布置在机头位置，采用四叶螺旋桨前置拉进式布局，桨叶选用亮黄绿色高辨识度配色，一方面是在航模飞行场景下提升可视性，避免低空飞行时的视线误判，另一方面和深灰哑光的机身、翼面形成强视觉对比，契合蝙蝠侠IP的经典配色逻辑。

　　机头整流罩后方的缸体造型做了外露式的多组凸起结构，模拟星型活塞发动机的散热鳍片排布，虽然是概念造型设计，但结构上预留了动力模块的安装空间，可适配22系列外转子无刷电机的安装位，安装边界控制在直径38mm、长度52mm的圆柱空间内，不需要额外改动机身承力结构就能完成动力总成的装配。机身主体采用纺锤形流线截面，从机头向后平滑收窄至尾翼段，座舱段做了内凹的嵌入式舱盖设计，舱盖采用半透明深色材质模拟座舱玻璃，位置刚好落在整机气动重心的靠前12%区间，在做航模改装时，电池、接收机等电控部件可以布置在座舱下方的空腔内，方便调整整机重心位置，不需要额外加装配重块。尾翼部分没有采用常规的垂尾加平尾布局，而是和主翼呼应做了仿生蝠尾的分瓣式造型，上下两片尾翼的后缘同样做了切边处理，和主翼轮廓形成视觉统一，尾翼与机身的连接段做了加厚的承力结构，在航模飞行时能承受舵面偏转带来的气动载荷，不会出现高速飞行时尾翼振颤的问题。主翼与机身的连接位置设置在机身中段，翼根处做了圆弧过渡处理，避免应力集中，翼型选用薄翼型，相对厚度控制在8%左右，在小尺寸航模的飞行速度区间内，能获得足够的升阻比，同时翼面内部预留了舵机安装槽，可以加装副翼舵面实现横滚操纵，不需要额外切割翼面结构。

　　起落架部分在这个概念方案里做了隐藏式处理，展陈状态下可以保持整体造型的完整性，若要改装为可飞行航模，可在机头下方、翼根位置加装轻量化的后三点式起落架，安装位的机身内部已经预留了承力衬垫的安装空间，不会因为起落架的冲击力损坏机身外壳。从结构建模的角度看，整机的曲面拆分做了模块化处理，机身、主翼、尾翼、螺旋桨、机头整流罩都可以单独拆分打印，适配FDM3D打印的工艺要求，每个拆分件的壁厚都控制在1.2mm以上，打印时不需要额外添加过多支撑，拼接处采用定位止口设计，装配时不需要反复对位就能保证各部件的同轴度和位置精度。

　　在实际应用场景中，这个模型既可以作为航空科普教学的演示教具，用来讲解仿生气动布局的基本原理，也可以作为文创IP的衍生摆件，经过表面喷涂处理后还原影视IP的视觉效果，同时预留的改装空间也能满足航模爱好者的飞行改装需求，不需要对整体结构做大规模修改就能完成从静态展示到动态飞行的转换。设计过程中特意控制了整机的外形尺寸，翼展控制在420mm、机身长度控制在380mm的区间内，既不会因为尺寸过小导致结构强度不足，也不会因为尺寸过大影响展陈摆放和航模飞行的场地适应性，各部件的安装间隙都预留了0.2mm的公差，适配3D打印、树脂翻模等不同加工工艺的精度要求，不需要后期做大量的打磨修配就能完成装配。
