安费诺多芯圆形法兰安装连接器结构

这款多芯圆形连接器在工业电控、通讯基站、轨道交通车载设备、户外测试仪器的信号与小功率电源传输场景中应用十分广泛，作为设备内外线路的衔接节点，它需要同时满足机械固定可靠性、电气接触稳定性、户外环境防护的多重要求，很多户外工况下的设备布线，都会优先选用这类带法兰盘的圆形连接器，相比直插式无固定结构的接插件，它的抗振动、抗拉扯性能要高出不少，能避免设备运行过程中因震动、外力拉扯出现接插件松脱、信号中断的问题。

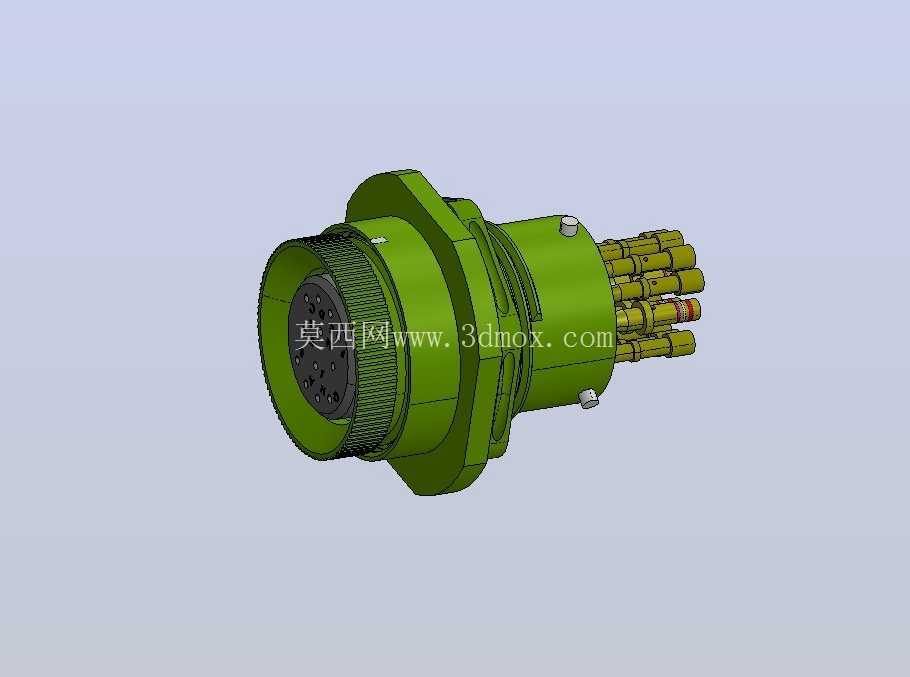

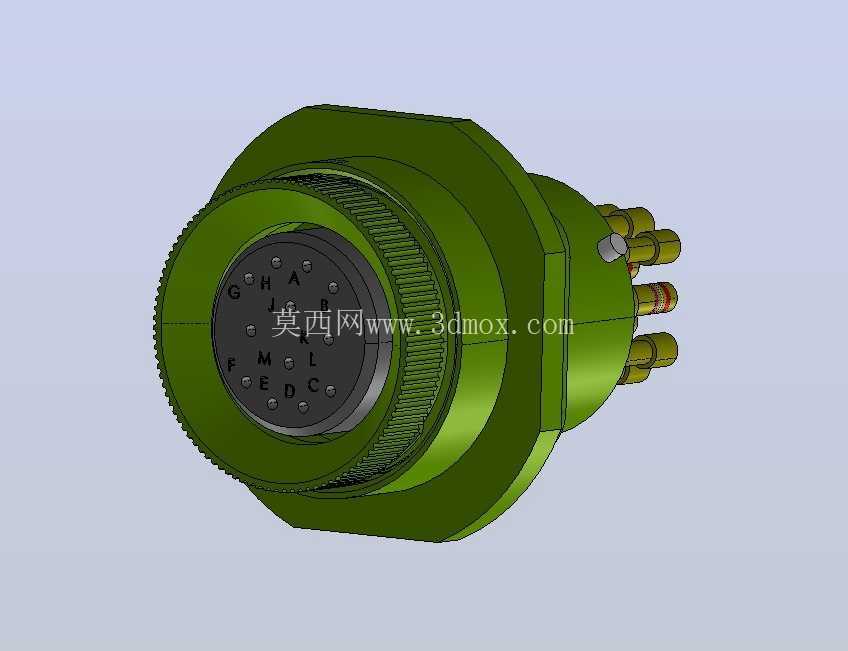

从结构设计来看，这款连接器采用前端法兰盘穿墙安装的形式，法兰盘上预留了对称的固定孔位，安装时可以从设备面板外侧将接头主体穿入预制安装孔，通过两颗紧固螺钉从法兰侧锁入面板对应的螺纹孔，就能完成接头的固定，这种安装方式的优势在于，接头与面板的贴合面可以加装密封胶圈，实现面板内外的IP67级防护，阻挡外部的水汽、粉尘进入设备腔体内部，适合在户外、车间多尘、潮湿的工况下使用。接头主体的外圈设计了滚花结构，这个结构并不是装饰作用，在配对插头插接完成后，配套的连接螺帽可以和这个滚花段的外螺纹配合锁紧，滚花结构也方便操作人员在没有工具的情况下，手动拧紧连接螺帽，增加手部摩擦力，避免打滑。

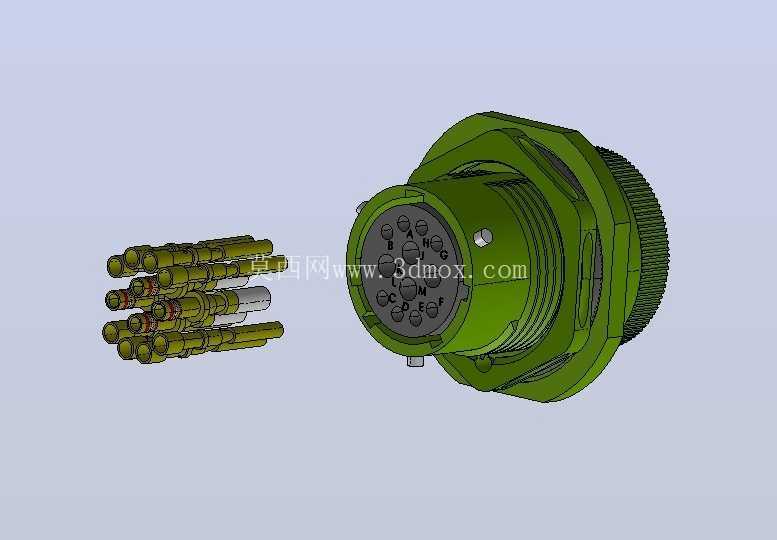

接触端采用多芯插针布局，从模型结构来看，插针分为不同的直径规格，大直径插针用于传输小功率电源，小直径插针用于传输控制信号、通讯信号，不同线径的插针在绝缘体上错位排布，既避免了电源与信号之间的电磁干扰，也能充分利用接头内部的空间，在有限的外径尺寸下集成更多的连接点位。尾部的线缆密封端采用多根独立的尾夹结构，每一个尾夹对应一根接入的线缆，尾夹内部带密封锥面，线缆穿入后拧紧尾夹的压帽，就能挤压内部的密封圈抱紧线缆外皮，既可以固定线缆防止拉扯时线芯与插针脱焊，也能实现尾部的密封，避免水汽从线缆进线位置进入接头内部。

从安装边界尺寸来看，这款连接器的法兰盘直径大于接头主体的外径，安装时需要在设备面板上开设直径略大于接头主体外径的通孔，通孔周边需要预留出法兰盘的贴合平面，平面的平面度需要控制在0.1mm以内，保证法兰盘与面板贴合后没有缝隙，避免密封失效。接头插入面板后的后侧伸出长度需要和设备内部的布线空间匹配，预留出尾部线缆弯曲的半径，一般线缆弯曲半径不能小于线缆外径的6倍，避免线缆弯折过度出现线芯断裂。配对插头插接后，整体的轴向长度需要考虑设备外侧的操作空间，保证操作人员有足够的空间完成插头的插拔、锁紧操作，不会和周边的其他零部件产生干涉。

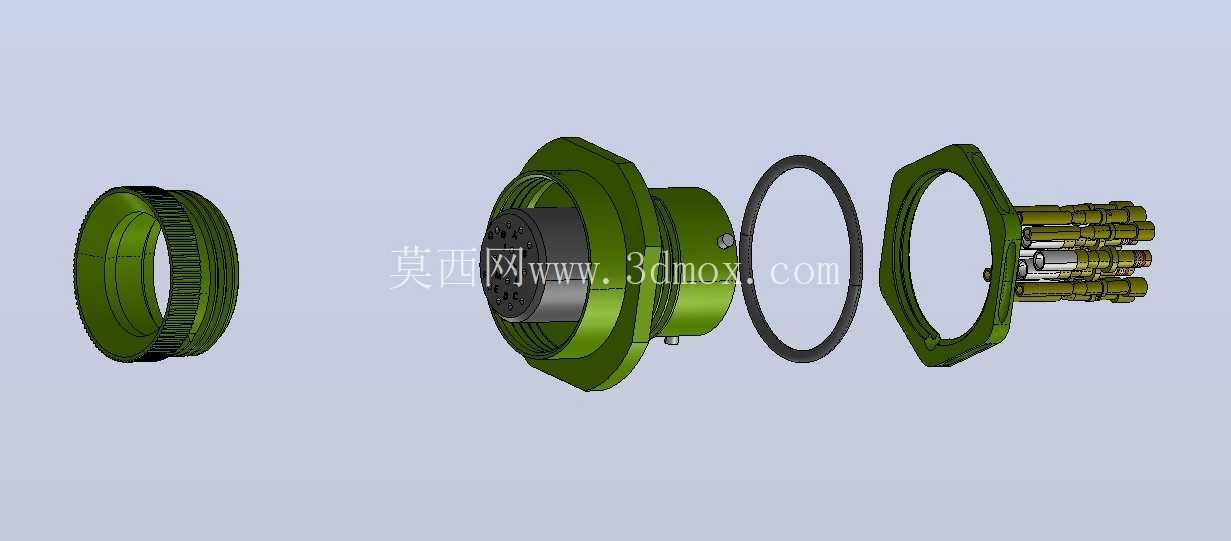

在建模逻辑上，这款模型的结构拆分完全按照实际零件的加工装配顺序来搭建，法兰盘、主体外壳、绝缘体、插针、尾部尾夹都做了独立的零件结构，装配关系完全还原实际产品的配合公差，比如外壳与绝缘体之间的过盈配合量、插针与绝缘体安装孔的配合间隙、尾夹与主体尾部的螺纹配合尺寸，都按照实际工程公差做了预留，结构设计人员在做设备面板开孔、布线布局的时候，可以直接调用这个模型做干涉检查，不需要再重新测绘接头尺寸，能大幅缩短设备布线结构的设计周期。很多设计人员在选型这类连接器的时候，往往只关注芯数和载流量，容易忽略法兰安装的贴合面要求、尾部线缆的弯曲空间、配对插接后的操作空间，导致实际装配的时候出现接头装不上、线缆弯不过来、插头插不到位的问题，这个模型把所有的安装边界、外形尺寸都做了1:1的还原，能帮助设计人员在布局阶段就规避这些装配问题。另外，接头外壳的材质一般选用锌合金镀军绿锌，也就是模型呈现的军绿色外观，这种表面处理的盐雾时间能达到96小时以上，适合在户外腐蚀环境下使用，绝缘体采用耐高温的工程塑料，能在-40℃到125℃的温度范围内保持绝缘性能稳定，不会因为温度变化出现开裂、绝缘下降的问题，插针表面镀金，保证接触电阻稳定，长期使用不会出现氧化接触不良的问题。
