军规方形法兰航空连接器插座结构

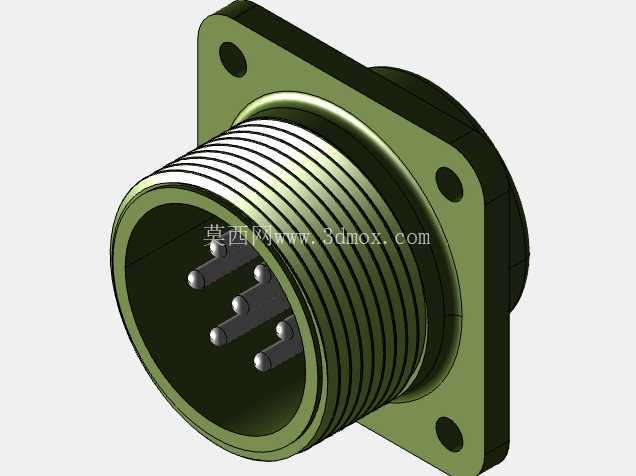

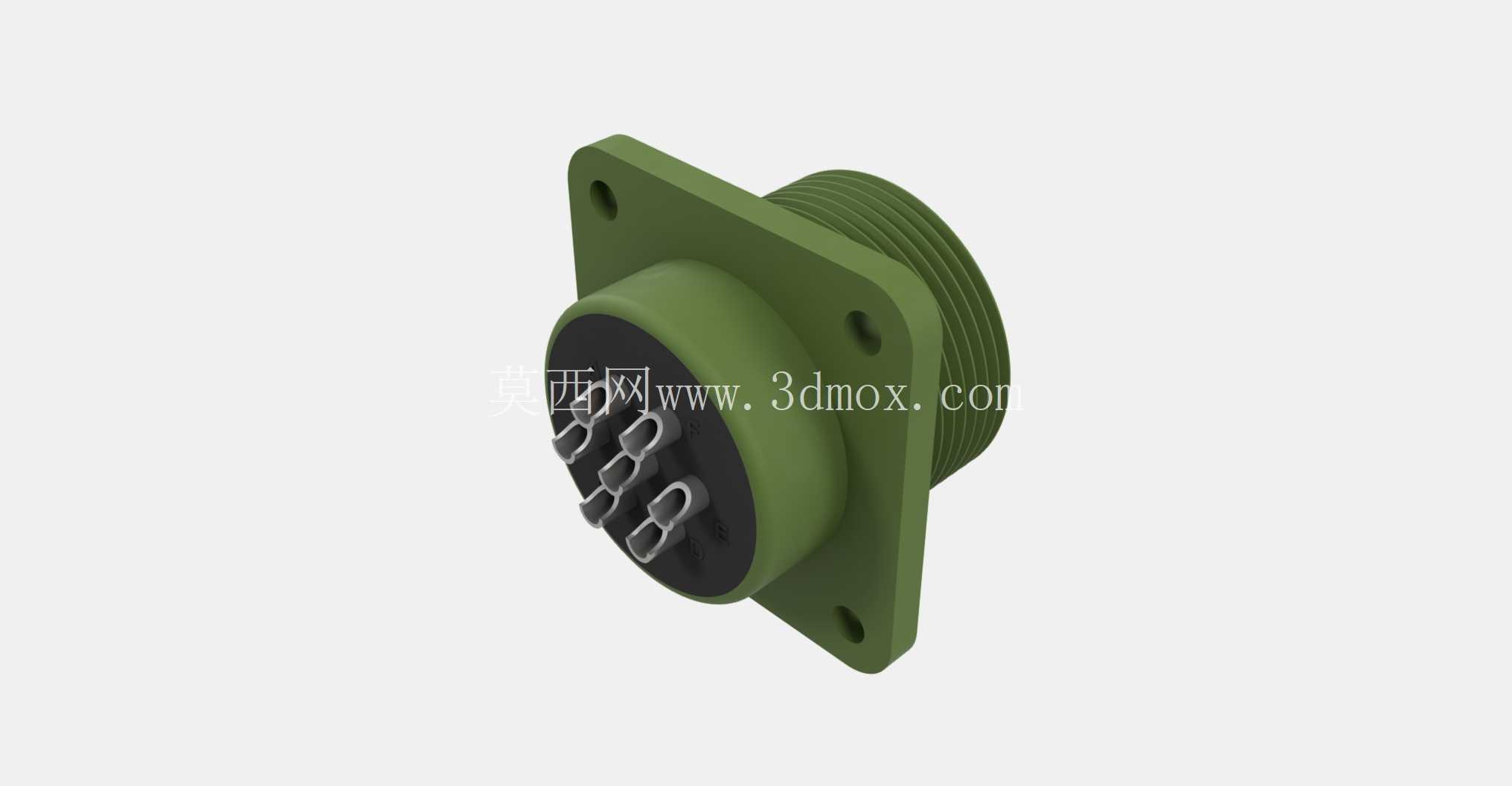

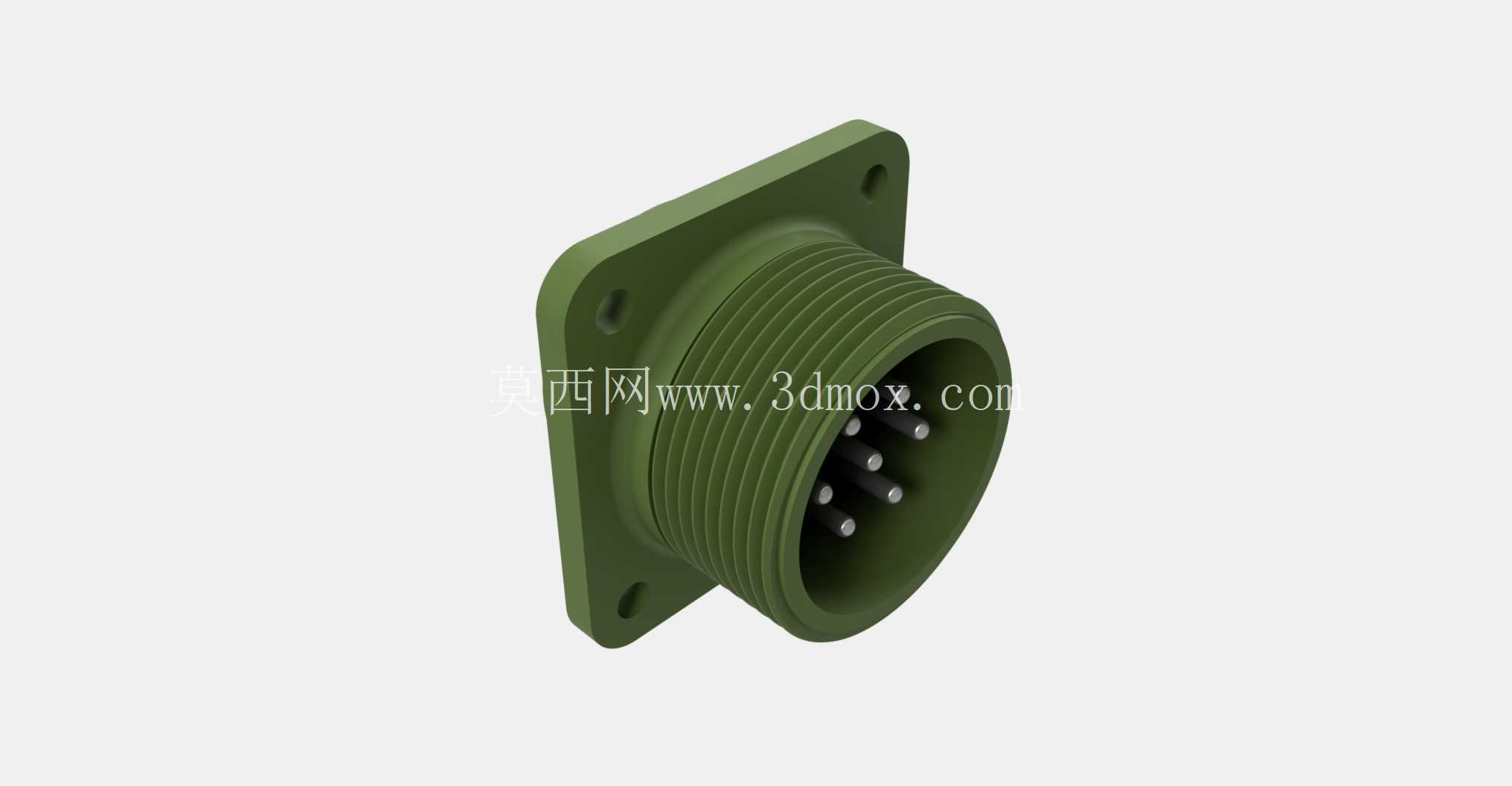

　　这款方形法兰安装的多芯航空连接器，是严苛工况下电气连接系统里的核心基础部件，常见于军用地面装备、航空机载设备、工业重型机械、野外测控装置的电气互联环节，承担着多回路动力与信号的可靠传输功能，在存在振动、温变、油污、轻度腐蚀的使用场景下，能维持稳定的接触性能，避免连接松脱、接触不良引发的设备故障。从结构设计逻辑来看，这款连接器采用法兰盘前置安装的形式，方形法兰盘四个角预留了安装通孔，安装时可从设备面板外侧穿入紧固件，从内侧锁紧固定，安装边界清晰，法兰盘与设备面板贴合面平整，能保证安装后连接器本体与面板的垂直度，避免插合时出现偏斜损伤插针。插合端采用标准螺纹锁紧结构，外圆周设置连续梯形螺纹，与配套插头旋合后可实现轴向锁紧，在强振动工况下不会出现松脱，螺纹段的长度经过匹配计算，旋合到位后插头与插座的密封圈能形成有效压缩，实现对接面的防护密封。接触件采用16芯插针布局，插针沿圆周均匀排布在绝缘基座内，绝缘基座采用耐温绝缘材料压制，将每根插针完全隔离，避免极间击穿短路，插针根部做了倒锥固定结构，压接导线后不会因插拔受力出现退针问题。

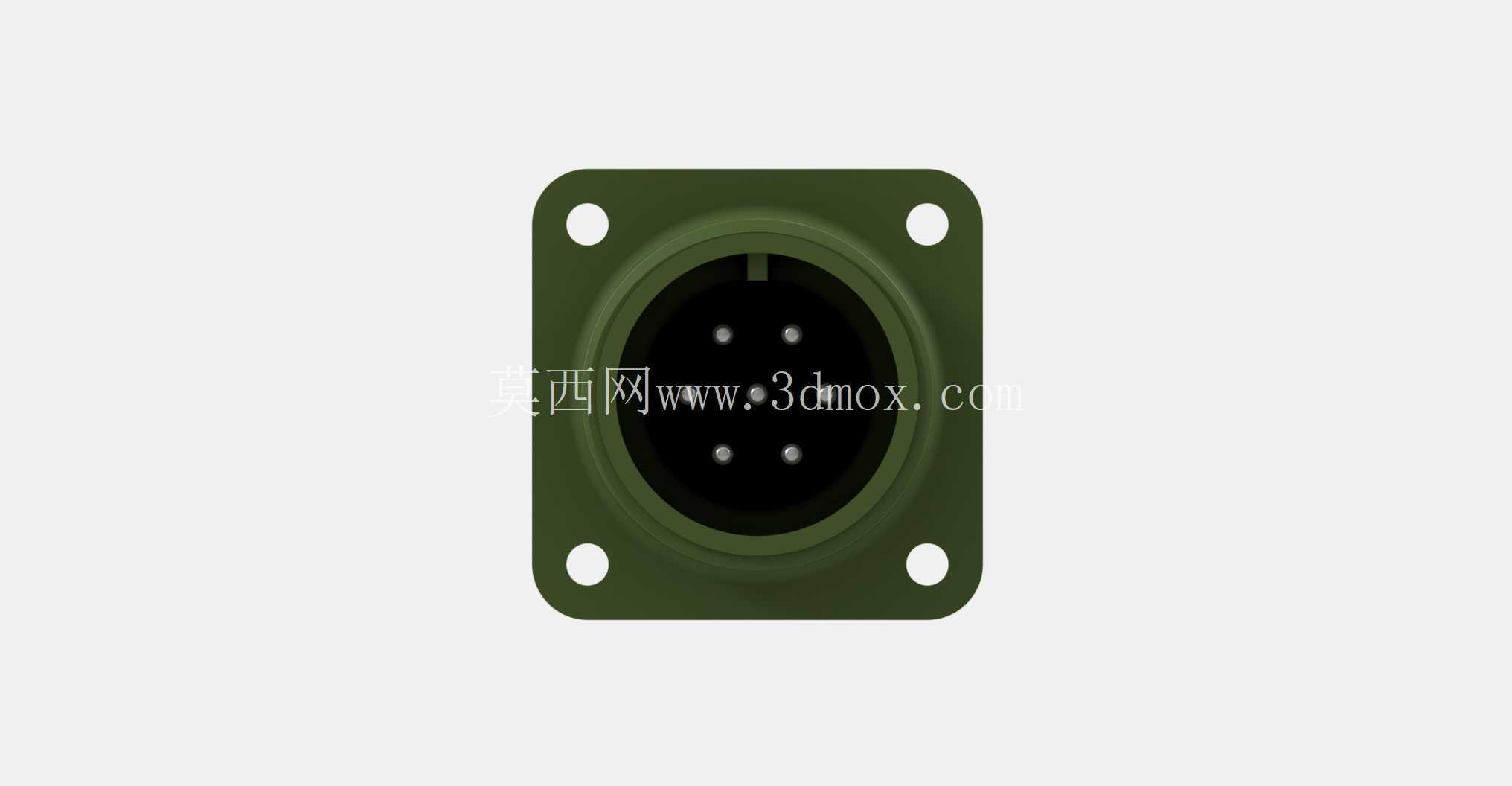

　　从安装尺寸边界来看，方形法兰盘的对角安装孔距、法兰厚度、插合端外径、插合端面到法兰背面的本体长度都遵循对应军标尺寸规范，设计建模时严格匹配标准安装尺寸，安装孔的孔径适配常用的面板安装螺钉，法兰盘背面设置了定位止口，嵌入面板安装孔后可实现径向定位，避免安装时连接器转动，保证插针的相位角度与配套插头完全对应，防止插合时出现错插、弯针问题。建模过程中对插针的伸出长度、插合端内孔的导向锥面都做了精确还原，导向锥面的角度设置能让插头插合时自动导正，即使存在小幅安装偏差也能顺利插合，不会损伤接触件。

　　外壳采用军绿色硬质阳极氧化表面处理，建模时还原了外壳表面的氧化层质感，外壳壁厚均匀，既保证了整体结构强度，又控制了整体重量，适配机载、车载这类对重量有严格要求的使用场景。在实际设备选型应用中，这类连接器多用于设备面板的固定端安装，作为设备的对外电气接口，外部线缆通过配套插头与该插座连接，实现设备与外部系统的动力供电、控制信号、检测信号的传输，螺纹锁紧结构相比卡扣式连接抗振动性能更强，适合在越野车辆、移动测控站、航空地面保障设备这类存在持续振动的场景下使用。

　　建模时对所有配合尺寸都做了公差适配预留，比如插合端的螺纹公差、安装孔的位置度公差、插针的位置度公差都按照实际加工精度做了对应设置，保证模型导出后可直接用于安装干涉检查、面板开孔设计、配套线缆的布线空间校核。插座尾部的导线引出端做了收腰结构，方便安装尾部附件，对导线进行夹紧固定，避免导线根部受弯折力出现断线问题，尾部的外螺纹可匹配标准的尾部护套、电缆密封接头，实现线缆入口处的密封防护，提升整体连接部位的环境适应性。
