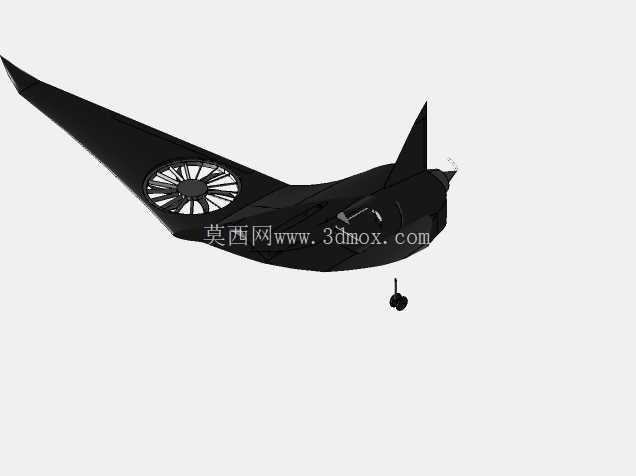

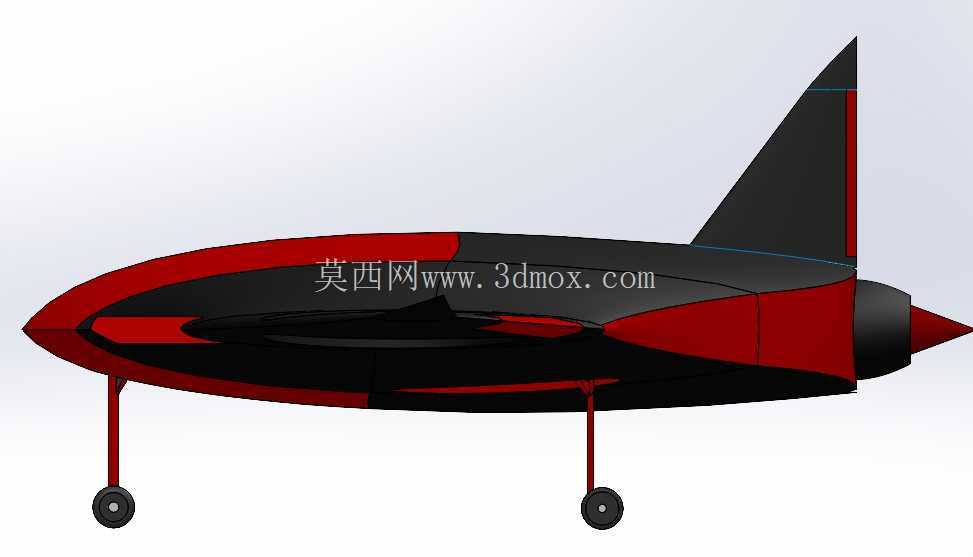

翼身融合双涵道无人飞行器结构设计

　　这款翼身融合构型的无人飞行器，在设计阶段优先考虑了低空复杂场景下的作业适配性，整体采用无尾飞翼的融合体布局，完全取消了传统飞行器的独立平尾与垂尾结构，将机身与机翼做成连续的一体化曲面，从机头尖锥段平滑过渡到翼尖，整个外翼段没有明显的机身机翼分界，这种构型首先能大幅降低飞行过程中的雷达反射截面积，同时能有效减少跨速域下的诱导阻力，在同等动力输出下能获得更长的留空时间。动力单元采用左右对称布置的双涵道风扇结构，两个涵道完全嵌入翼身融合段的中部两侧，进气口直接开设在翼身上表面，排气口沿翼身后缘切线方向引出，这种内嵌式安装一方面能降低动力单元的外露风阻，另一方面涵道外壳本身可以作为翼身结构的承力部分，减少额外的动力安装支架重量，同时涵道环括的风扇结构能避免低空飞行时桨叶剐蹭树枝、线缆等障碍物，提升复杂地形下的飞行安全性。

　　从实际应用场景来看，这种构型的飞行器适配多种低空作业需求，在城市楼宇间的巡检场景下，无突出部件的光滑外形能降低狭窄空间穿行时的卡滞风险，双涵道动力的冗余设计能在单台动力出现异常时维持基本的飞行姿态控制，避免坠机造成的地面财产损失；在农林植保作业场景下，翼身融合体的宽大下表面可以均匀布置播撒或喷撒接口，整个翼面下方的下洗气流场比传统多旋翼更均匀，能提升药剂或种子的播撒覆盖均匀度；在应急侦察场景下，低阻力构型能支持更快的飞行速度，缩短抵达任务区域的响应时间，同时较小的雷达反射特征能提升抵近侦察的隐蔽性。

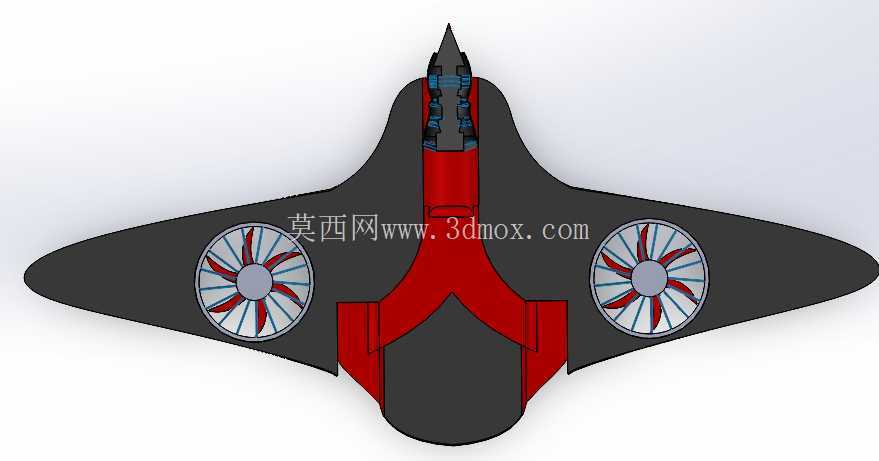

　　设计过程中针对翼身融合的结构承力做了针对性优化，整个主体承力结构沿纵向布置了一条贯通机头到机尾的中央主梁，左右涵道的安装座直接与中央主梁连接，将动力产生的振动与拉力直接传递到主承力结构上，避免局部应力集中造成的结构疲劳。翼面部分采用薄壁蒙皮加内部桁条的支撑结构，在保证曲面外形精度的前提下尽可能降低结构重量，机头的尖锥段内部预留了任务载荷安装空间，可以根据不同任务需求更换可见光摄像、红外热成像、大气采样等不同的功能模块，设备安装接口采用标准化的快拆结构，能在地面快速完成载荷切换，适配不同的任务场景。

　　外形尺寸的边界设计充分考虑了地面收纳与运输的需求，整机翼展控制在单人可搬运的尺寸范围内，翼尖没有突出的操作面，整个外轮廓最大宽度不超过常规小型货运车辆的货箱内宽，不需要拆解就能直接放入车辆内部转运。起降阶段的姿态控制没有采用传统的舵面偏转方案，而是通过调整两个涵道风扇的转速差来实现偏航与滚转控制，同时在涵道出口处布置了可调的导流片，通过改变排气方向来实现俯仰姿态的调整，这种控制方案省去了传统舵面的舵机、连杆等传动机构，减少了活动部件的数量，降低了日常维护的工作量，同时也减少了舵面偏转带来的额外阻力。

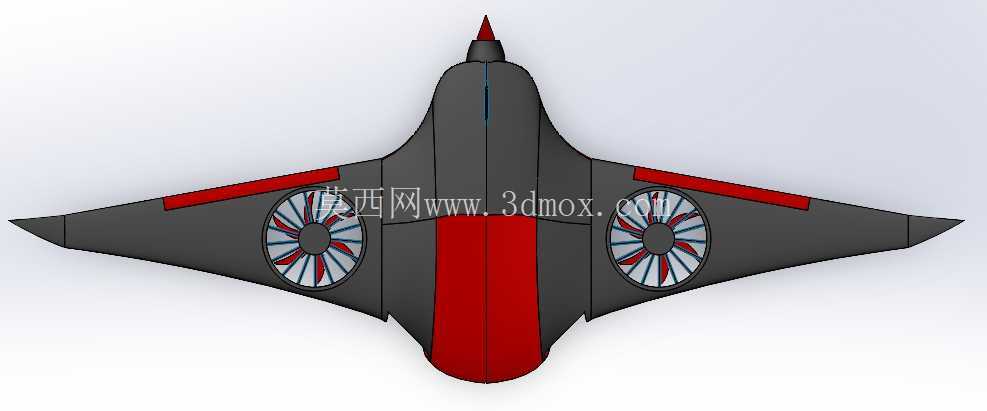

　　针对低空飞行常见的紊流干扰问题，在外形设计时特意将翼身过渡段的曲面做了导圆处理，避免尖锐棱角造成的气流分离，两个涵道的进气口前缘做了圆滑的唇口设计，能在大迎角飞行状态下保证进气效率，避免动力喘振。机身下部的红色区域为设备舱与电池舱的维护口盖，口盖采用快卸锁固定，不需要额外工具就能打开完成电池更换与设备检修，口盖与机身表面完全齐平，不会破坏整体的气动外形。整机的重心设计严格控制在两个涵道连线的中心位置，纵向静稳定度通过翼面的后掠角度与重心位置匹配来保证，不需要额外增加配重就能实现平稳的巡航飞行，在巡航状态下两个涵道保持等转速输出，能获得最优的动力效率，在需要机动飞行时通过转速差与导流片的配合实现快速的姿态调整，兼顾巡航经济性与机动灵活性。
