HS720E无人机防撞灯支架DIY结构设计

这款适配HS720E系列无人机的防撞灯支架，核心服务于无人机夜航、低空复杂场景作业的可视性需求，日常航拍作业中，无人机在晨昏、夜间或者楼宇间、林地等光线受限的环境飞行时，机身自带的指示灯往往存在可视角度窄、辨识度不足的问题，很容易出现飞手判断错机身方位、距离障碍物过近引发碰撞的情况，这套支架就是为了在无人机机臂位置加装独立的红绿色警示灯，拓展灯光的可视范围，提升飞行过程中的方位辨识度，降低碰撞风险。

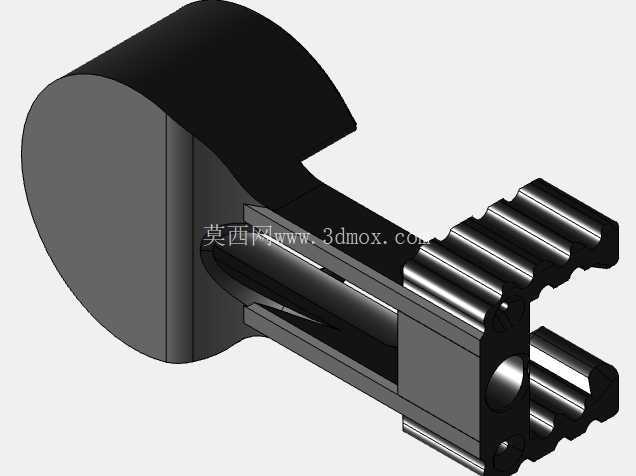

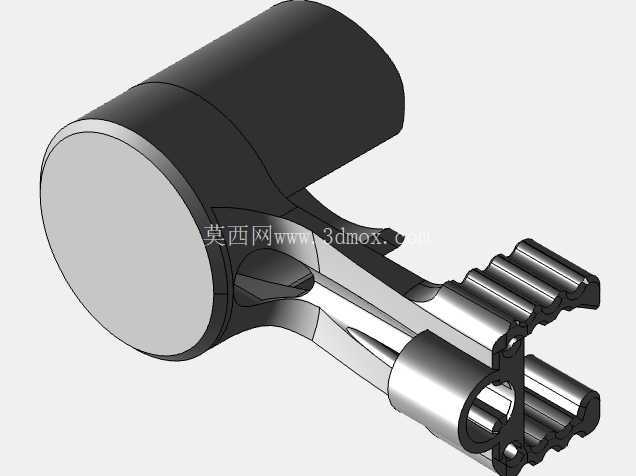

从结构设计逻辑来看，整套支架采用分体式卡箍结构，四个独立支架分别对应无人机的四个机臂安装位，每个支架的主体是半环抱式的卡箍腔体，内径完全匹配HS720E机臂的外径尺寸，安装时不需要对原机臂做打孔、粘接等破坏性改动，直接卡合在机臂对应位置即可，卡箍内侧预留了微小的形变余量，既可以保证卡装后不会因为飞行中的振动出现移位、松脱，也不会因为过盈量过大夹伤机臂表面的碳纤维或者塑料外壳。卡箍的外侧延伸出独立的灯位安装槽，每个槽位刚好适配常用的5mm直插式LED灯珠，槽位的深度刚好可以让灯珠的发光面与支架外表面齐平，既可以保护灯珠不会在轻微擦碰时受损，也能避免灯珠突出过多增加飞行风阻。

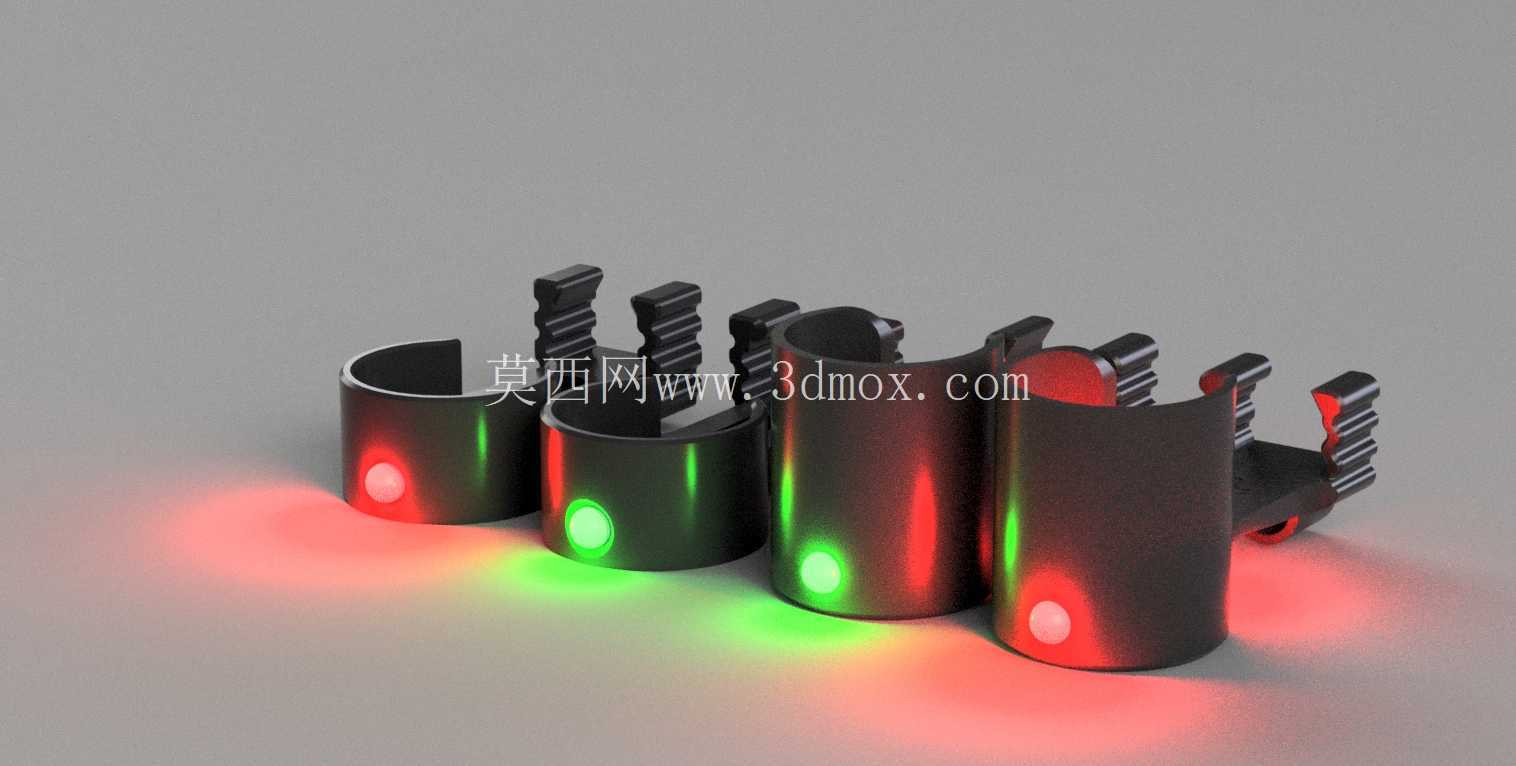

从功能布局上，四个支架分别对应布置2个红色LED、2个绿色LED，按照航空领域通用的航行灯配色规则，红色灯布置在无人机左侧机臂，绿色灯布置在右侧机臂，飞手在地面观察时，可以通过灯光颜色快速判断无人机的机头朝向，即使在几十米外的弱光环境下，也能清晰分辨机身姿态，避免出现方向判断失误导致的飞行事故。支架上还预留了细小的走线槽，LED的连接电线可以顺着走线槽贴合机臂布置到机身内部的供电与控制模块位置，不会出现电线外露被螺旋桨缠绕的风险，走线槽的边缘做了圆角过渡处理，不会磨损电线的绝缘层。

考虑到DIY制作的实际需求，整套支架的结构没有复杂的倒扣、薄壁等难加工的特征，不管是采用3D打印制作，还是采用简单的机加工方式都可以快速制作出成品，卡箍的壁厚控制在1.2mm，既可以保证足够的结构强度，在无人机发生轻微擦碰时能够吸收一部分冲击力，保护灯珠和机臂，也不会过多增加机身的额外重量，单个支架的重量不到2g，四个支架总重量控制在8g以内，不会对无人机的续航时间、飞行姿态平衡造成明显影响。安装边界上，支架卡装的位置选在机臂靠近电机座的位置，这个位置的机臂结构强度最高，同时不会遮挡无人机的GPS天线、视觉避障传感器等原有部件，也不会影响螺旋桨的正常转动，灯珠的照射角度做了15度的向下倾斜设计，既可以让地面的飞手清晰看到灯光，也不会因为灯光向上直射干扰飞手的视线，同时灯光向侧方的散射角度可以达到120度，在无人机的侧方、前下方、后下方都能清晰看到灯光信号。

实际使用场景中，这套支架除了满足日常夜航拍的方位识别需求，也适用于无人机巡检、夜间搜救等作业场景，在这些场景下，高辨识度的防撞灯可以让地面人员快速定位无人机位置，在多机同时作业的场景下，也可以通过灯光区分不同的无人机，避免空中碰撞。支架的结构设计充分考虑了户外使用的环境适应性，卡箍的配合间隙可以抵消一部分温度变化带来的形变，不管是冬季低温还是夏季高温环境下，都不会出现卡箍松动或者胀裂的问题，灯位的安装槽做了轻微的防水沿设计，小雨天气下飞行时，雨水不会直接顺着灯珠缝隙渗入到支架内部，降低电路短路的风险。
