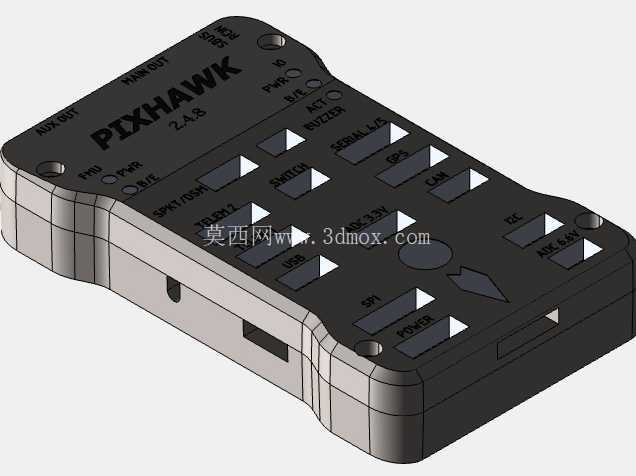

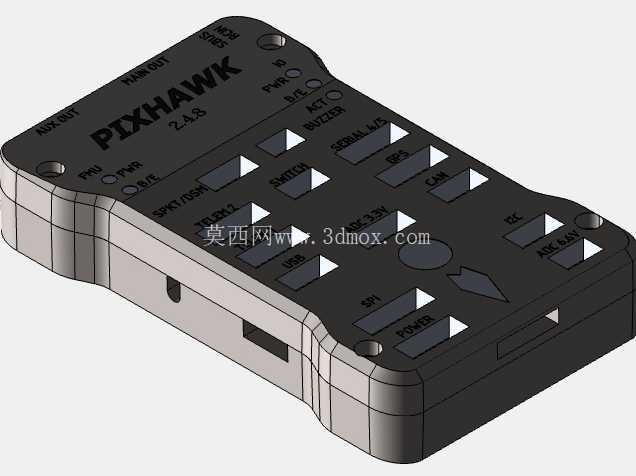

Pixhawk飞控板压铸结构三维设计

在多旋翼、固定翼、垂起无人机等无人飞行器的航电系统搭建中，飞控板作为整机控制逻辑的核心载体，其结构可靠性直接决定飞行过程的稳定性，Pixhawk PX4 2.4.8版本的飞控硬件是目前开源飞控领域应用覆盖面极广的一款产品，对应的压铸结构设计需要兼顾硬件防护、接口适配、安装兼容等多维度的工程需求。从实际应用场景来看，这类飞控板既会被用于消费级航拍无人机的DIY组装，也会在行业级测绘无人机、农业植保无人机、小型巡检无人机的航电系统中作为核心控制单元使用，部分高校无人机实验室、开源航电开发团队也会基于这款硬件做二次开发，因此其外壳结构的设计不能仅满足单一使用场景的需求，需要覆盖不同装机环境下的防护、安装、接线需求。

从产品功能特性来看，这款飞控板集成了多组传感器接口、外设拓展接口、电源输入接口，外壳上需要对应预留精准的接口避让位，避免装机接线时出现接口被壳体遮挡、插头无法完全插入的问题。壳体表面的标识区域做了下沉式设计，可直接通过激光雕刻或者丝印的方式标注各个接口的功能定义，方便装机调试时快速识别对应接口，减少接线错误的概率。壳体的边角位置做了圆弧过渡处理，既可以避免装机过程中尖锐边角划伤操作人员、割破线材绝缘层，也能在飞行器出现轻微炸机、磕碰时分散冲击力，降低壳体开裂、内部电路板受冲击损坏的风险。壳体上预留的安装孔位采用了统一的孔距标准，可兼容市面上绝大多数主流的无人机飞控减震安装座，不需要额外做转接件就能完成装机固定，降低整机装配的复杂度。

从设计思路来看，这款飞控的压铸壳体采用了上下扣合的结构形式，上下壳的配合面做了定位止口设计，装配时不需要反复调整对位就能快速扣合，止口位置预留了密封胶条的安装槽，可根据使用场景的需求加装密封胶条，实现基础的防尘、防泼溅能力，满足户外作业场景下的防护需求。壳体内部做了对应电路板的支撑筋位，筋位高度经过精准核算，既可以将电路板牢牢固定在壳体内，避免飞行过程中电路板出现窜动、移位，也不会挤压到电路板上的贴片元件，防止元件受外力出现虚焊、脱落的问题。针对板载的USB接口、SD卡插槽这类需要频繁插拔的接口，壳体上的避让位做了加大的导向倒角，即使在光线不佳的户外调试场景下，也能快速将插头或者存储卡对准接口，不需要反复调整角度。壳体表面的散热区域做了微凸的格栅结构，既可以增加壳体的散热面积，将电路板工作时产生的热量快速传导到外部环境，避免长时间飞行时板载处理器、传感器因温度过高出现工作异常，也不会因为格栅缝隙过大导致灰尘、细小杂物直接进入壳体内部。

从外形尺寸与安装边界来看，这款飞控壳体的整体长宽尺寸控制在合理范围内，不会占用过多的机身内部空间，适配从小型穿越机到中型行业级无人机的不同装机空间需求。安装孔的位置避开了板载的核心传感器区域，避免安装螺丝的应力传导到传感器位置，影响传感器的测量精度。壳体侧面的接口排布按照实际接线的频率做了分区，电源接口、主信号输出接口布置在靠近机身电源、电调的一侧，拓展接口、调试接口布置在另一侧，减少不同功能线材之间的交叉干扰，也方便装机时梳理线材走向，让机身内部的布线更加整洁。壳体的整体厚度经过优化，在保证结构强度满足压铸工艺要求、抗冲击要求的前提下，尽可能降低壳体自重，减少对无人机整机起飞重量的影响，提升飞行器的有效载荷能力。针对板载的蜂鸣器、状态指示灯位置，壳体上做了对应的透声、透光避让设计，不需要额外开孔就能让蜂鸣器的提示音清晰传出，也能让状态指示灯的光线正常透出，方便调试时快速判断飞控的工作状态。
