飞机除冰防冰用组合式喷嘴结构

在民航地面保障与机载防除冰系统的实际作业场景中，这类组合喷嘴承担着核心的流体喷射功能，区别于常规工业喷淋喷嘴，其需要适配低温高湿的高空作业环境、以及地面除冰作业时的大流量、宽幅覆盖需求，既要保证除冰介质能够均匀喷射到机身、机翼、尾翼等关键结冰区域，快速破除已经附着的冰层，还要能够在防冰作业阶段持续输出防冰液，在机身表面形成连续的防护膜层，避免过冷水滴再次附着结冰影响飞行安全。

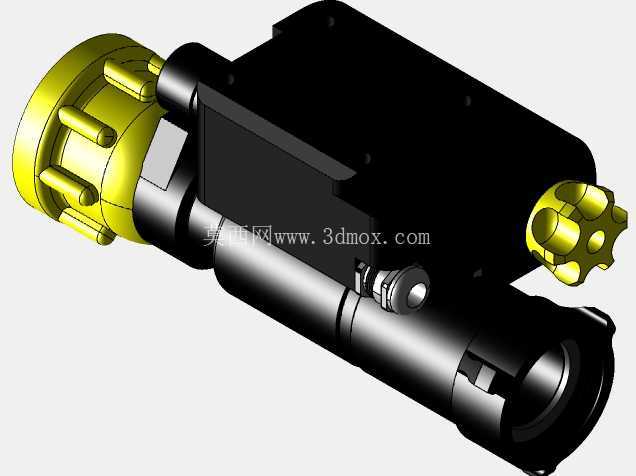

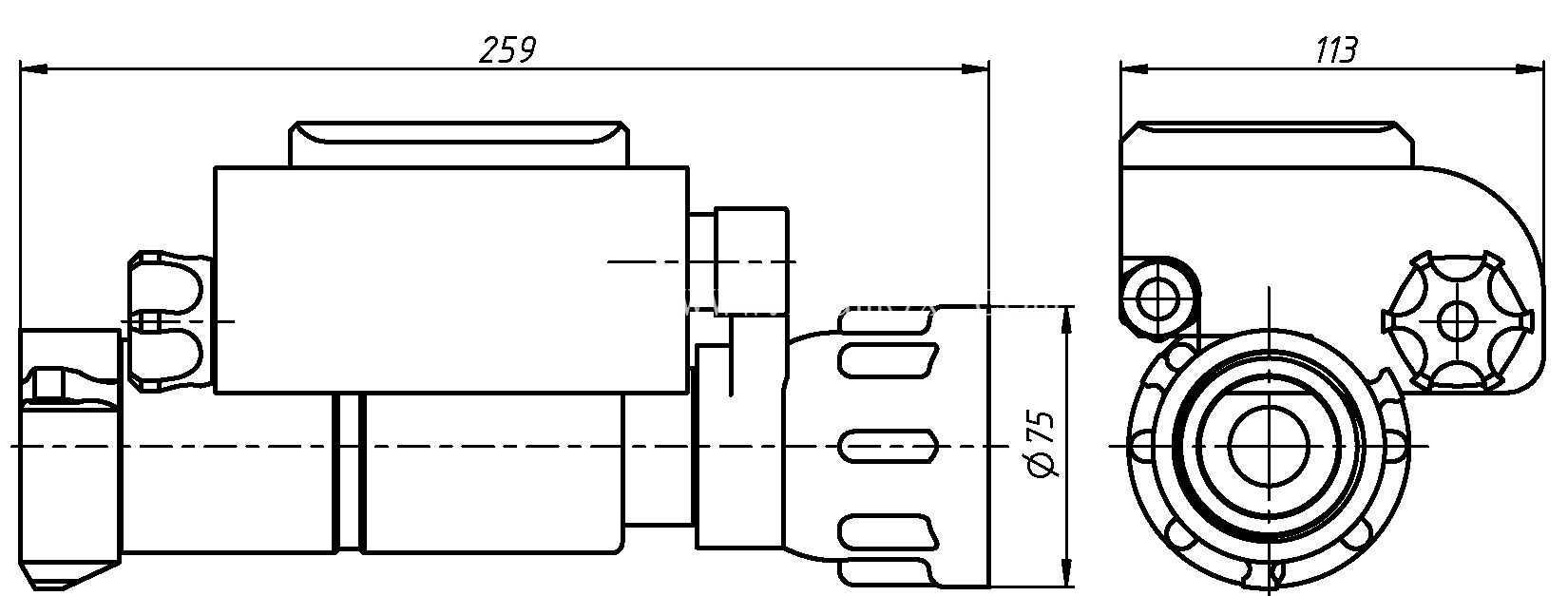

从结构设计逻辑来看，这款喷嘴采用分体组合式的结构布局，整体轴向总长度控制在259mm，接口端最大外径为75mm，侧向安装接口的突出尺寸为113mm，所有尺寸边界都充分考虑了航空部件安装时的空间冗余要求，既不会因为结构过于突出在飞行过程中产生额外的气动阻力，也不会因为尺寸紧凑导致内部流道设计受限影响喷射效果。主体结构分为介质接入段、流道分配腔、喷嘴头组合段三个核心部分，介质接入端采用带防滑槽的快接结构，侧面的多道环形卡槽既可以提升管路连接时的抱紧力，也能适配不同规格的密封件，避免低温环境下密封件收缩导致的介质渗漏问题。流道分配腔采用等压腔设计，内部没有突兀的截面突变，能够减少除冰防冰介质在腔体内的压力损失，保证各个喷嘴出口的介质压力均匀一致，避免出现局部喷射量不足导致的除冰盲区。喷嘴头部分采用双路独立设计，可以根据作业需求切换不同的喷射模式：除冰作业时双路同时开启，输出大流量扇形射流，依靠介质的冲击力和温度快速破除表面积冰；防冰作业时可以单路开启，输出雾化均匀的锥形射流，在机身表面形成均匀的液膜，减少介质消耗的同时保证防护覆盖范围。

在安装适配性设计上，这款喷嘴侧面设置了带定位孔的安装凸台，凸台位置经过精准的尺寸校核，既可以通过螺栓直接固定在机身预设的安装座上，也可以搭配转接支架适配不同机型的安装点位，安装时不需要对周边结构做额外的切削修改，能够直接替换同规格的老旧喷嘴部件，降低地勤维护的更换成本。结构的壁厚设计充分考虑了压铸工艺的成型要求，整体壁厚均匀过渡，没有出现局部过厚导致的压铸缩孔缺陷，也没有局部过薄导致的结构强度不足问题，在满足1.2倍额定工作压力的强度测试要求下，尽可能压缩结构重量，符合航空部件轻量化的设计要求。

从实际使用的工况适配角度出发，喷嘴的外露边缘全部做了圆角过渡处理，没有尖锐的棱角结构，一方面可以减少飞行过程中的气动紊流，另一方面也能避免地勤人员在维护作业时被尖锐边角划伤。喷嘴出口处做了耐磨强化的结构设计，因为除冰介质中可能混有细小的杂质颗粒，长期高速冲刷会导致出口磨损变形，影响喷射角度和覆盖范围，加厚的出口结构能够有效延长喷嘴的使用寿命，减少更换频次。组合式的结构设计也让后期维护更加便捷，当某个喷嘴头出现磨损或者堵塞问题时，不需要整体更换整个喷嘴部件，只需要拆卸对应的喷嘴头段进行清理或者更换即可，大幅降低了全生命周期的使用成本。

在流道性能的设计校核阶段，这款喷嘴的内部流道经过了多轮的流体仿真验证，调整了流道转折处的圆角参数，避免介质在流道内部产生涡流导致的压力波动，保证在额定工作压力下，喷射幅宽能够覆盖预设的区域，各个位置的介质流量偏差控制在5%以内，不会出现局部流量过大导致的介质浪费，也不会出现局部流量过小导致的除冰不彻底问题。安装接口的同轴度公差控制在0.1mm以内，保证管路连接后不会出现偏心应力，避免长期振动环境下接口出现疲劳开裂的问题。整体结构没有多余的装饰性设计，所有的结构特征都服务于功能实现、安装适配、工艺成型三个核心维度，完全符合工业部件功能优先的设计原则，能够在-40℃到60℃的工作环境温度范围内稳定工作，适配不同类型的除冰防冰介质使用需求。
