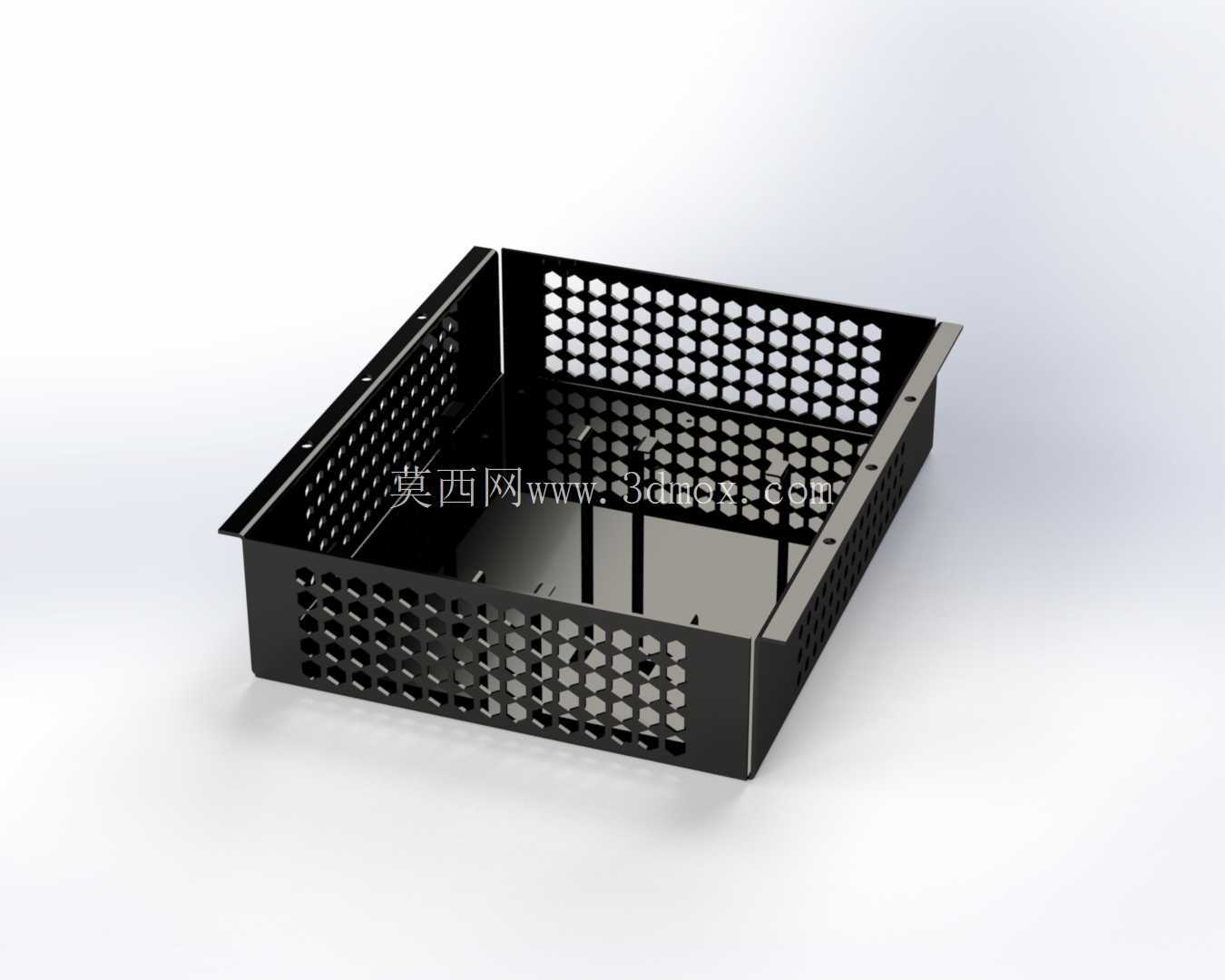

带通风孔的定制金属储物承载盒结构

在工业设备内部的元器件承载、车间工位小件收纳、嵌入式设备的防护安装场景中，这类带密集通风孔的盒式承载结构应用十分广泛。不同于普通密闭储物盒，该结构的核心设计逻辑是在保证结构承载强度的前提下，最大化提升盒体内部的空气流通效率，避免内部放置的发热元器件、待散热工件出现积热问题，同时兼顾轻量化设计与安装适配性。

从结构设计细节来看，盒体采用一体式钣金折弯成型工艺，侧壁与底部的衔接处做了圆角过渡处理，既消除了尖锐边角带来的安装划伤风险，也提升了折弯位置的结构强度，避免长期承重出现焊缝开裂或者板材变形的问题。盒体顶部外翻的法兰边是核心安装边界，法兰边上预留了规则排布的安装孔位，可直接通过螺丝将盒体固定在设备机架内壁、工作台支架或者机柜预留安装位上，法兰边的宽度经过精准核算，既保证安装时的接触面积足够分散承重，也不会过多占用周边的安装空间。

通风孔的排布做了分区设计，侧壁采用大直径圆孔阵列，底部采用小直径圆孔阵列，不同孔径的搭配一方面是适配不同位置的通风需求——侧壁大孔负责快速导入外部冷空气，底部小孔在保证通风的同时，避免放置的细小零件、元器件引脚从孔位掉落；另一方面也是兼顾结构刚性，大孔区域集中在侧壁中上段，该位置受力载荷较小，不会因为开孔过多降低盒体抗形变能力，底部小孔区域因为直接承载放置物的重量，小孔径设计可以保留更多板材连接筋，提升底部的承重能力，避免放置较重物件时出现底部凹陷变形。

在实际应用场景中，这类结构可直接作为工控机柜内部的电源模块承载盒，安装在机柜侧壁位置，通过通风孔实现电源模块的自然风冷散热，不需要额外加装导流风道即可满足常规功率电源的散热需求；也可作为生产线工位的零散零件收纳盒，固定在工位操作台的侧方支架上，通风孔设计可以及时排出零件携带的切削液、灰尘，避免盒内积污积潮，相比密闭收纳盒更适合机加工车间的使用环境；还可作为嵌入式电子设备的外壳防护体，外翻法兰边可以直接卡在设备面板的预留开孔处，实现快速嵌入式安装，盒体的金属材质还能提供一定的电磁屏蔽效果，减少内部电路受到的外部电磁干扰。

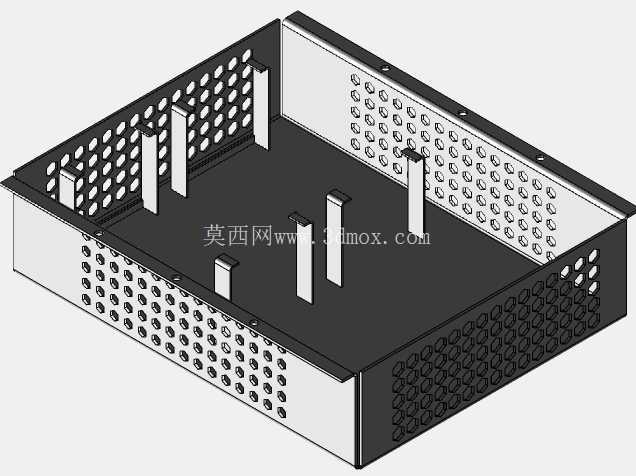

从安装边界尺寸来看，盒体的外翻法兰边比盒身主体单边宽出固定尺寸，设计安装开孔时只需要按照盒身的外轮廓尺寸预留开孔，法兰边即可完全覆盖开孔缝隙，不需要额外做密封压边处理，降低了配套安装结构的加工精度要求。盒体内部的转角位置做了斜向加强筋设计，加强筋与盒体一体折弯成型，不需要额外焊接加强件，既可以避免盒体受到侧向冲击时出现侧壁外扩变形，也不会占用过多内部储物空间，内部有效使用容积可以达到盒体总容积的九成以上，空间利用率远高于带焊接加强筋的同类盒体结构。

设计过程中针对通风率与结构强度的平衡做了多轮校核，首先通过模拟承重测试，确定不同板材厚度下的最大开孔率阈值，在阈值范围内调整孔位的排布密度，保证在额定承重下盒体的最大形变量不超过安装公差允许范围；其次针对通风流向做了模拟验证，侧壁大孔与底部小孔的高度差可以形成自然的空气对流通道，热空气从顶部开口或者上部孔位流出，冷空气从下部孔位补入，在无强制风冷的条件下，内部空气更换效率比同尺寸密闭盒提升数倍，完全满足常规发热元器件的自然散热需求。

此外，盒体的边缘位置都做了卷边或者去毛刺处理，安装和取放物件时不会划伤操作人员或者损坏放置物品的表面涂层，外露的法兰边安装孔位做了沉孔设计，安装后螺丝头完全沉入沉孔内，不会突出法兰边表面，保证安装后盒体与安装面完全贴合，不会出现缝隙或者安装倾斜的问题。这类结构不需要复杂的二次加工，成型后只需要做表面喷塑或者氧化处理即可投入使用，加工成本低，适配场景广，是工业设备配套、车间工位配置中十分实用的一类承载收纳结构。
