IP68防护等级240x160x100规格压铸铝防水接线箱体

这款压铸铝壳体在户外电气配套、工业现场传感单元布设、沿海工况设备防护等场景中有着极高的适配性，日常做结构选型时，这类高防护等级的金属外壳是户外布设电气元件的首选载体。从实际使用角度看，它的核心作用是为内部安装的PCB板、接线端子、小型传感模块、信号转换单元提供可靠的物理防护，隔绝外界粉尘、喷淋水、短时浸水的侵蚀，同时金属铝材质本身的电磁屏蔽特性，还能降低外界电磁干扰对内部弱电信号的影响，这一点是塑料防水盒无法比拟的优势。

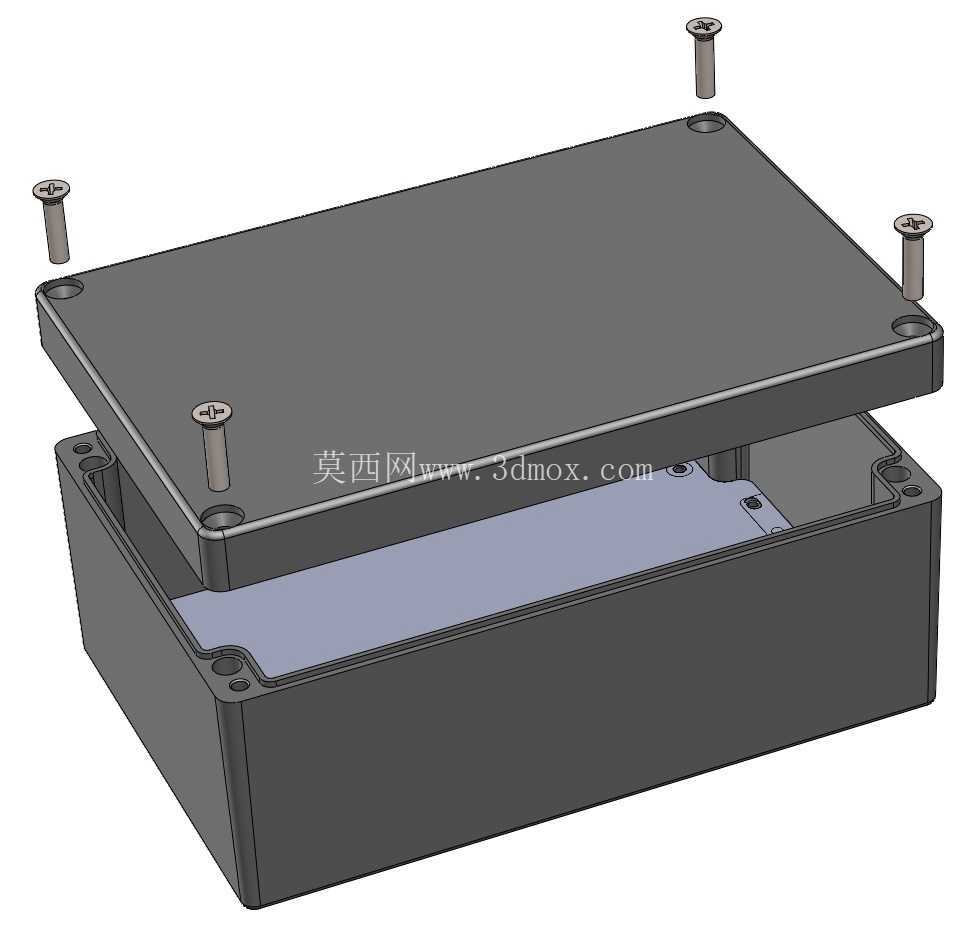

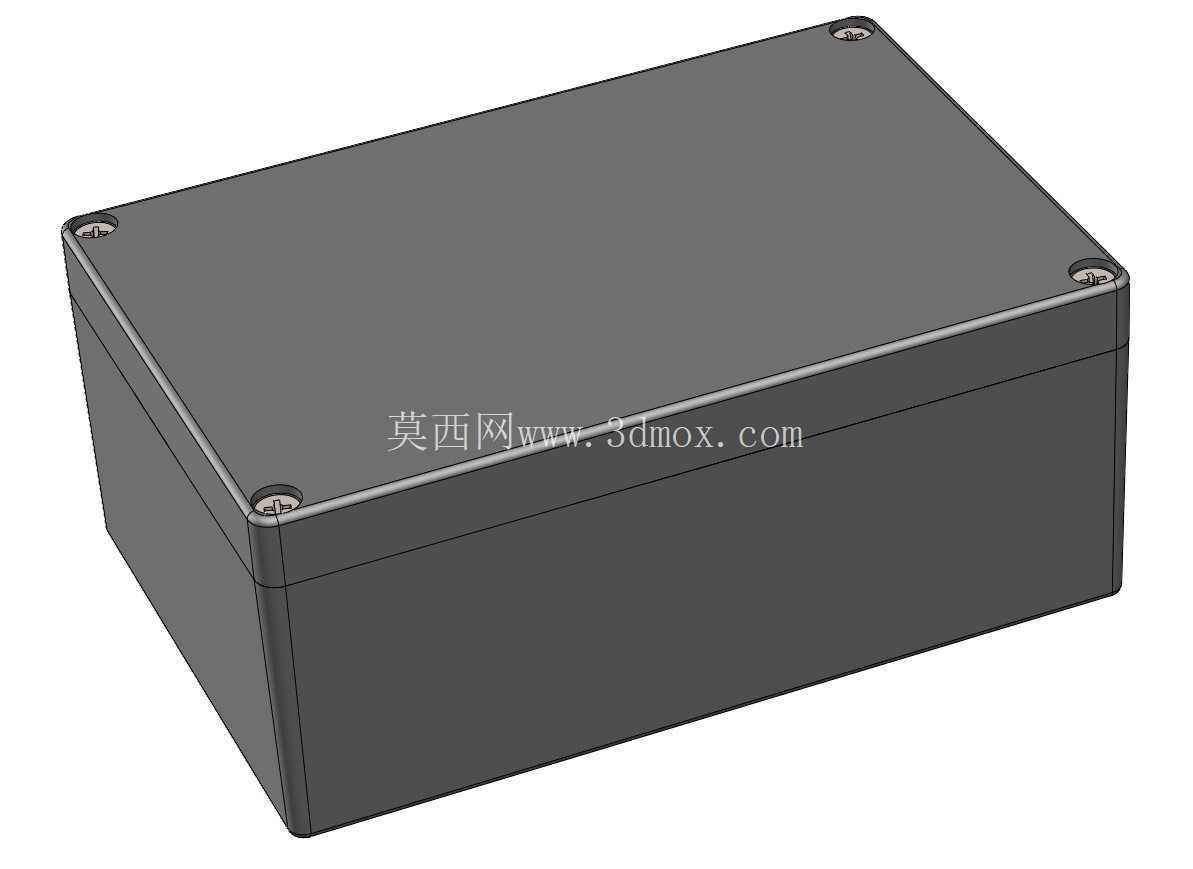

设计层面上，整体采用六面规整的长方体构型，没有多余的外凸结构，既方便在设备机架、墙面、安装杆上做固定，也能在批量储运时最大化利用仓储空间，减少不必要的包装空隙。上下盖的合缝处做了内嵌式密封槽设计，装配时配套适配截面的硅胶密封圈，通过四角的螺丝锁紧施加均匀的压合力，能稳定达到IP68的防护等级，可满足短时浸泡、高压水柱冲洗的工况要求，不会出现密封应力不均导致的局部渗漏问题。四角的固定螺丝采用内六角沉头设计，螺丝头完全沉入盖体的沉孔内，不会在箱体外部形成凸起，既避免安装搬运过程中螺丝剐蹭周边线缆或操作人员，也能减少外力磕碰导致螺丝松动的概率。

尺寸边界上，这款箱体的外部长宽高为240mm、160mm、100mm，选型时需要特别注意安装预留空间：如果是采用壁挂安装，背部需要预留至少15mm的走线空间，底部进出线的防水接头要根据线缆外径选配，箱体侧壁开孔后需要配套对应的电缆防水格兰头，避免破坏整体防护性能。内部有效安装空间约为225mm×145mm×85mm，布局内部元件时要注意元器件与箱体内壁预留至少5mm的安全间隙，避免盖合时元件顶到上盖内壁，同时要给内部走线、接线端子的操作预留足够的操作空间，尤其是强电接线场景下，要保证带电部件之间的电气间隙满足安规要求。

从压铸工艺的实现角度看，箱体的壁厚设计保持均匀，整体壁厚控制在2.5mm左右，既保证了壳体的结构强度，在承受外部挤压、跌落冲击时不会出现开裂变形，也避免了壁厚不均导致压铸时出现缩孔、冷隔等工艺缺陷。箱体的棱边都做了R2的圆角过渡，没有尖锐的直角毛刺，一方面是压铸生产时便于铝液填充型腔，减少应力集中导致的壳体开裂，另一方面也能避免安装调试过程中锐角划伤操作人员。上盖和底座的配合止口做了错位搭接设计，就算密封圈出现老化失效，外界的水和粉尘也需要经过弯折的缝隙才能进入箱体内部，相当于给防护性能加了一道冗余屏障，在密封圈长期使用出现轻微压缩永久变形时，依然能维持基础的防护能力。

实际工程应用中，这类铝制防水箱常被用在户外光伏阵列的接线汇流、厂区室外设备的信号采集模块防护、船舶甲板上的小型电气单元安装、地下管廊的传感器布设等场景，相比不锈钢壳体，它的重量更轻，压铸成型的成本更低，批量加工的一致性更好，表面做阳极氧化或者喷塑处理后，耐盐雾腐蚀能力可以满足沿海户外的长期使用要求。安装固定时，既可以通过箱体底部的预设安装孔用螺丝直接固定在安装面上，也可以搭配专用的安装支架固定在管状立杆上，适配不同的现场安装条件。需要注意的是，如果箱体内安装的是发热功率较大的元件，比如功率继电器、小型电源模块，可以利用铝壳体本身的导热特性，将发热元件通过导热垫贴合在箱体内壁上，通过整个铝壳体向外散热，不需要额外开孔加装散热风扇，就能维持内部元件的工作温度在合理范围内，避免开孔破坏箱体的密封防护性能。
