带储物载物舱的涵道式四轴飞行器结构

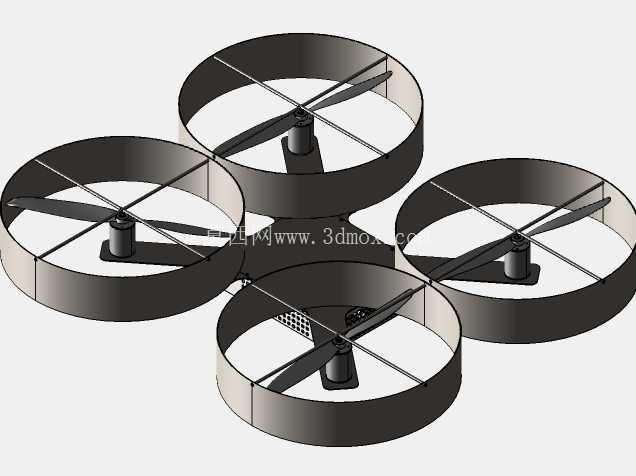

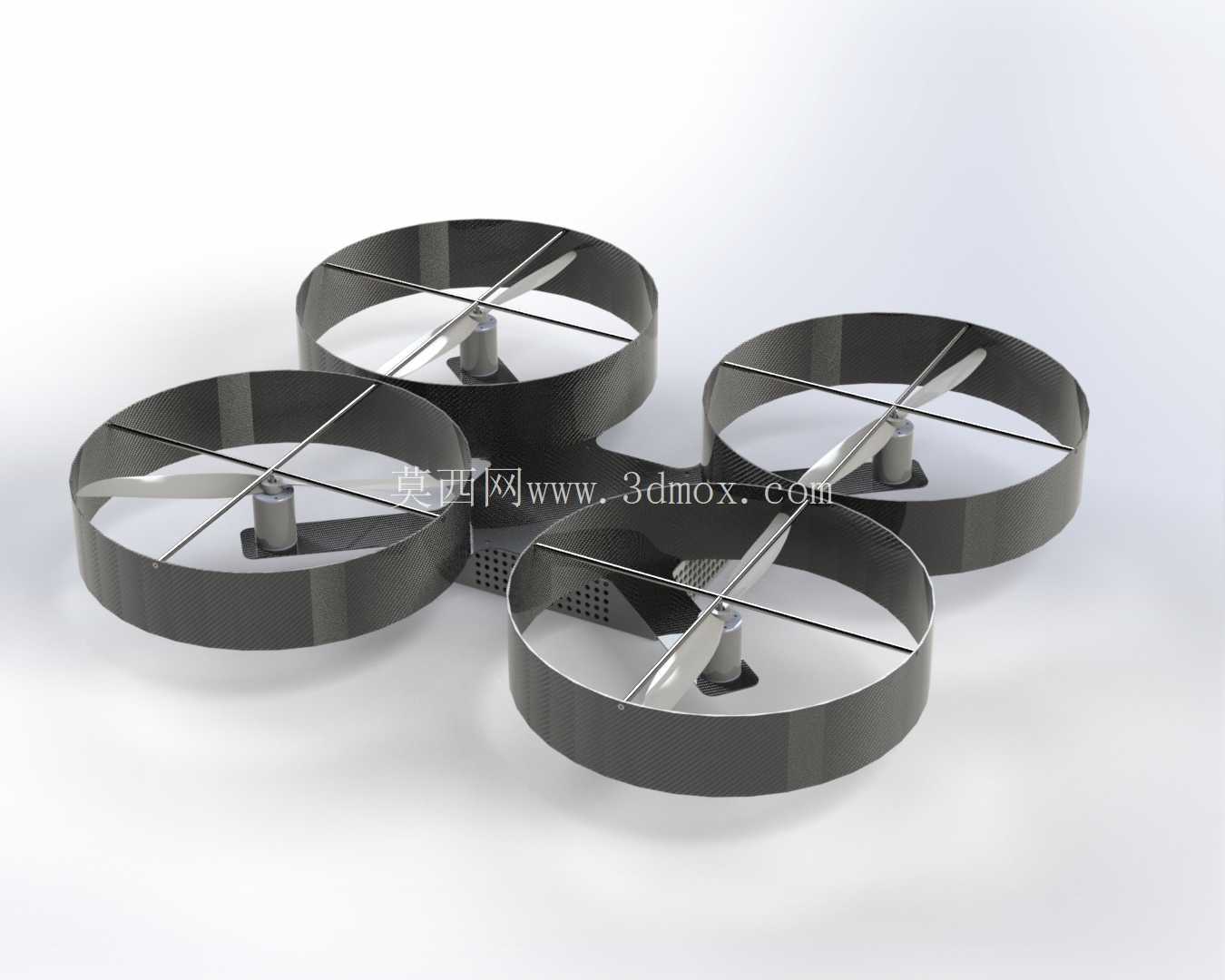

　　这款涵道式四轴飞行载具的设计，核心瞄准小场景短途物资投送、狭小空间巡检作业的实际需求，区别于常规开放式旋翼的消费级无人机，其在每一组旋翼外围都设置了完整的环形涵道护圈，首先解决了低空作业时旋翼剐蹭障碍物、碰撞操作人员的安全隐患，尤其适合在厂房内部、楼宇巷道、林间树丛这类障碍物密集的场景下执行任务，不需要过度担心旋翼碰撞异物导致炸机或者伤人的问题。从结构布局来看，四个涵道旋翼组件呈十字对称分布在中心主机身的四个延伸臂端，对称布局的设计能够让四个旋翼产生的升力均匀作用在机身重心位置，飞行过程中姿态调整的力矩输出更线性，不会出现单侧升力偏差导致的飞行姿态偏移，即使单个旋翼输出出现小幅波动，对称结构也能通过飞控的参数补偿快速修正姿态，提升飞行稳定性。

　　机身下方集成的储物载物舱是这款设计的核心功能模块，舱体设置在整机重心的正下方位置，装载物资后整机重心不会出现横向偏移，避免了挂载物位置不当导致的飞行配平难题，舱体内部预留了两组锂电池的安装位，同时剩余空间可容纳总重1kg以内的辅助设备或者运输物资，舱体采用卡扣式快开结构，作业时可快速更换电池或者取放装载物品，不需要复杂的拆装操作，能够有效缩短作业准备的间隔时间。涵道护圈的设计除了安全防护作用外，还能对旋翼产生的下洗气流进行约束，减少旋翼尖端的气流紊流损失，同等旋翼转速下能够提升约15%的升力效率，同时降低旋翼转动产生的气动噪音，在需要静音作业的场景下更具适用性。涵道内壁与旋翼桨尖的间隙控制在5mm以内，间隙过大会导致气流泄漏损失升力，间隙过小则容易在飞行振动下出现桨尖剐蹭涵道壁的问题，设计时通过在旋翼电机安装座处设置减震胶垫，吸收电机高速转动产生的径向振动，保证桨尖与涵道壁始终保持安全间隙。机身的四个旋翼臂采用一体化镂空结构设计，在保证结构强度的前提下尽可能降低机身自重，镂空区域同时可作为飞控线路、电调供电线路的走线槽，让整机布线更规整，避免线路外露在飞行过程中被气流吹动或者剐蹭外物。载物舱的底部设置了快拆安装接口，可根据不同作业场景更换不同的功能模块，比如搭载高清摄像头执行巡检任务时，可更换摄像头减震挂载座；执行小物资投送任务时，可更换带电磁锁的投放机构，不需要对机身主体结构进行改动，拓展性更强。整机的安装边界也做了充分考量，涵道护圈的外径控制在200mm以内，整机对角轴距为450mm，收纳时不需要拆卸旋翼或者涵道结构，可直接放入常规的设备收纳箱中，转场运输更便捷。旋翼的桨叶采用两叶式设计，通过快拆桨座与电机输出轴连接，出现桨叶损坏时可直接插拔更换，不需要拆解电机固定结构。

　　飞控模块、电调模块都集成在中心机身的上层舱位，与下方的电池舱、载物舱通过隔热隔板分隔，避免电池放电产生的热量影响飞控元件的工作稳定性，同时隔板上设置了通风孔道，利用旋翼下洗的气流带走舱内电子元件工作产生的热量，保证长时间飞行时电子设备的工作温度处于合理区间。起落支撑结构直接集成在涵道护圈的下沿，四个涵道底部都设置了凸起的支撑脚，降落时四个支撑脚同时接触地面，支撑跨度更大，降落稳定性更好，即使在不太平整的地面降落也不容易出现侧翻问题，同时支撑脚采用耐磨橡胶材质，降落时可吸收接触地面的冲击，减少冲击传递到机身内部的电子元件上。

　　在负载配平设计上，电池舱设置在载物舱的中心位置，装载电池后可抵消部分挂载物的重量，让整机空载和满载时的重心偏移量控制在5mm以内，飞控不需要大幅调整参数就能适配不同载重下的飞行姿态，降低了飞控参数调试的难度。涵道护圈采用轻质工程塑料注塑成型，在保证结构抗冲击强度的同时，尽可能降低结构自重，让更多的升力余量可用于承载物资或者设备，整机空重控制在1.2kg以内，加上1kg的额定负载，总起飞重量为2.2kg，四个旋翼的总升力储备达到3.5kg，留有足够的升力余量应对突发的气流扰动，避免大风环境下升力不足导致的飞行事故。
