适用于星链的DC升压转换器稳压器结构

在户外卫星通信设备供电、车载改装供电、离网光伏供电这类场景里，输入电压波动范围大、负载端对供电稳定性要求高的矛盾一直存在，这款适配StarLink终端的DC-DC升压转换稳压器，就是针对这类宽压差、持续功率输出需求做的结构设计。先从实际使用场景倒推设计逻辑：StarLink地面终端的额定工作电压为48V，而车载电瓶、小型户外储能电源的常规输出多为12V或24V，直接供电无法满足设备启动与持续运行要求，且车辆启动、电瓶电量波动时输入电压会出现±15%左右的浮动，这就要求转换模块既要能稳定抬升输出电压，还要扛住输入端的电压波动，同时在满负载10A电流、480W持续输出的工况下，把功率器件的发热量控制在可靠区间。

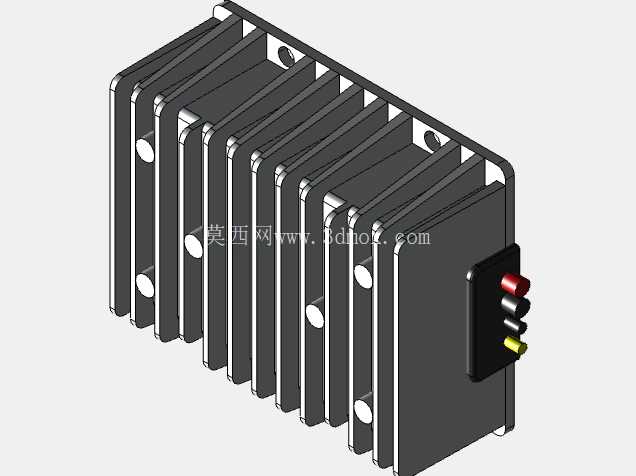

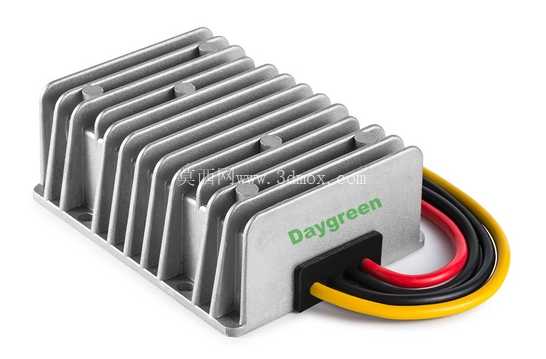

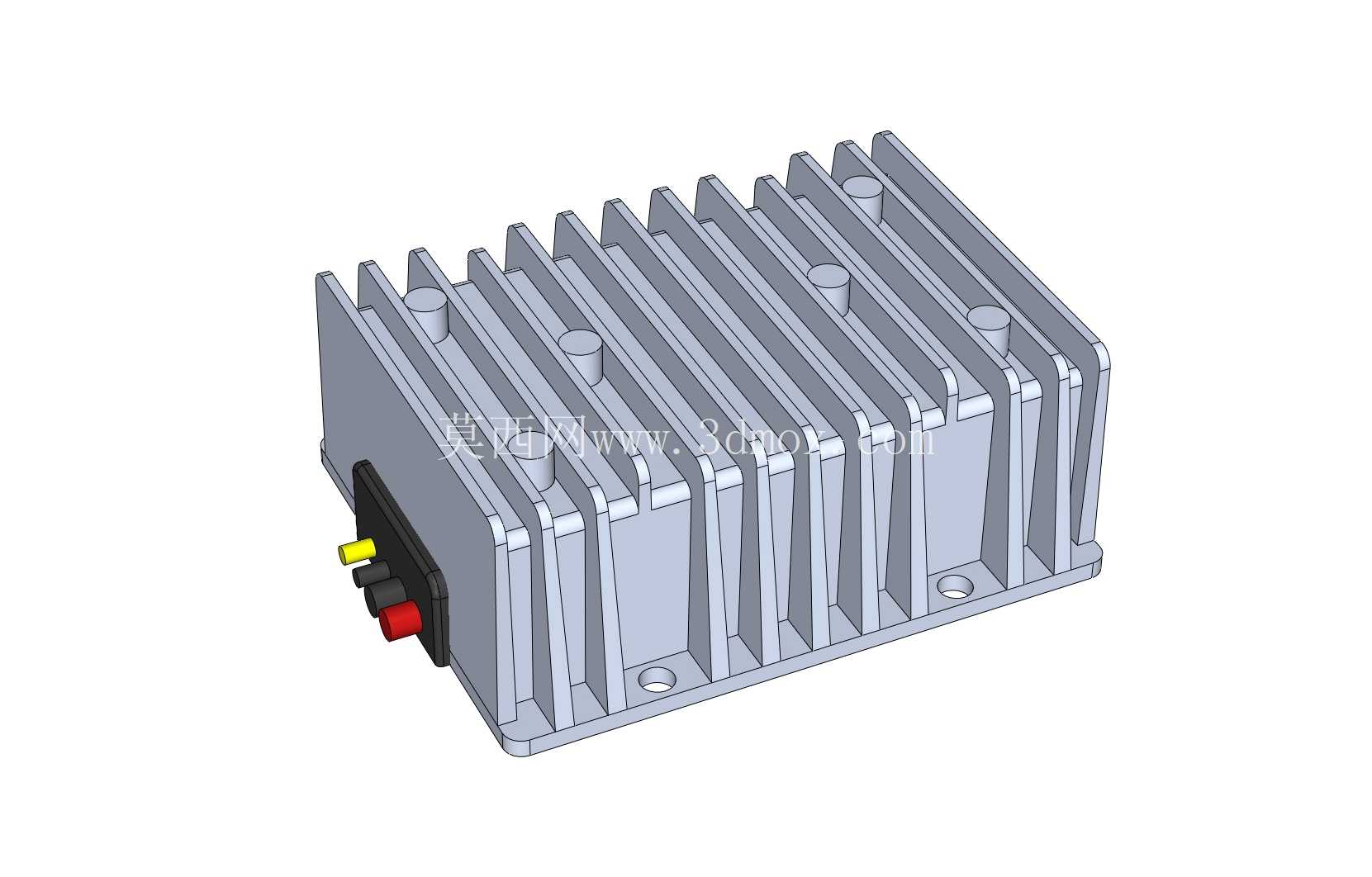

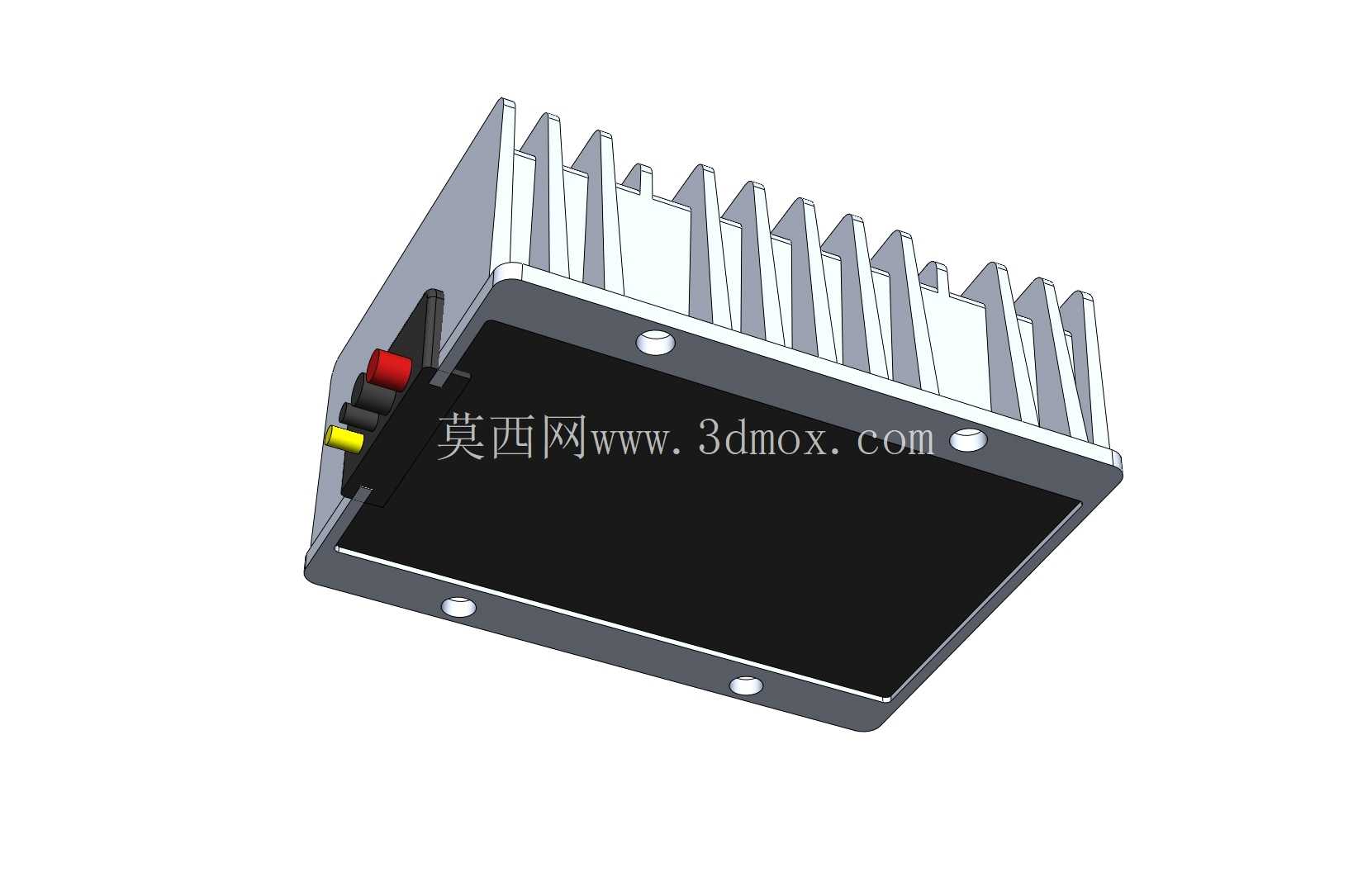

外形结构上，整个模块采用一体化挤压铝型材作为散热主体，壳体表面做了等间距平行散热鳍片设计，鳍片厚度、间距经过热仿真校核，在自然对流条件下就能满足满负载运行的散热需求，不需要额外加装散热风扇，避免了风扇转动带来的积灰、寿命短板、运行噪音问题，适配户外无人值守、车载颠簸的使用环境。壳体的安装边界做了平整化处理，底部预留的安装孔位可以直接固定在设备舱的金属安装板上，安装板同时可以作为辅助散热面，进一步降低壳体工作温度。出线端采用侧向出线设计，红、黑、黄三根线缆分别对应输入正、输入负、输出正的接线定义，线缆根部做了应力释放结构，避免车辆颠簸、线缆拉扯时出现接线端松脱、内部焊点断裂的问题，线缆外皮采用耐油、耐高低温的橡胶材质，适配-40℃到85℃的工作环境温度范围，不会因为户外暴晒、低温冻裂出现绝缘层破损。

内部结构布局上，功率MOS管、整流二极管、储能电感这些发热量大的器件全部直接贴装在铝壳体的内平面上，接触面涂覆导热硅脂降低热阻，把器件工作时产生的热量快速传导到外部散热鳍片上；控制电路板采用沉金工艺，大电流走线路径做了加宽加锡处理，承载10A持续电流时不会出现线路过热、压降过大的问题；输入端加装了防反接保护电路、过流保护保险丝，输出端集成了过压、过流、短路保护模块，当出现输出短路、负载过载的情况时，模块会自动切断输出，避免烧坏后端的StarLink终端设备。

从结构建模的角度看，这个模块的设计没有多余的装饰性结构，所有外形特征都服务于功能需求：散热鳍片的高度根据内部器件的最高发热功率计算确定，既不会因为鳍片过高增加不必要的材料成本与安装空间占用，也不会因为散热面积不足导致器件过热降额；壳体的边角做了小圆角过渡，避免安装时划伤操作人员，也减少挤压型材生产时的应力集中问题；表面印字采用激光雕刻工艺，不会因为长期户外使用出现标识磨损脱落，方便后期运维时识别型号与接线定义。

在实际装车测试时，这个模块可以直接固定在车辆后备箱的设备舱侧壁，不需要额外预留散热风道，12V输入状态下持续带载480W运行2小时，壳体表面最高温度稳定在62℃左右，远低于功率器件的额定工作温度上限；24V输入状态下转换效率可以达到94%以上，减少了不必要的功率损耗，降低供电系统的整体发热。针对车载环境的振动要求，整个模块内部的器件全部采用防震固定工艺，大质量的储能电感除了引脚焊接外，还额外点胶固定在壳体上，通过车辆颠簸路面、发动机怠速振动的测试后，没有出现器件松脱、接线虚接的问题。

很多工程师在做这类电源转换模块的三维建模时，容易忽略散热结构与内部器件布局的匹配性，要么把散热鳍片做的过于密集导致积灰难以清理，要么出线方向设计不合理导致安装后线缆弯折半径过小留下隐患，这个模型的结构设计刚好平衡了散热性能、安装便利性、环境适应性三方面的要求，不管是做同类电源产品的结构参考，还是做车载供电系统、户外通信供电系统的集成设计，都可以直接复用其安装尺寸与结构逻辑，减少重复设计的工作量。
