机夹式外圆车削加工刀具结构设计

在普通车床与数控车床的外圆切削工序中，机夹式外圆车刀是应用覆盖度极高的切削执行部件，区别于传统焊接式车刀，这类刀具无需通过高温焊接将刀片固定在刀杆上，能够避免焊接过程带来的刀片应力退火、刀杆变形等问题，大幅提升刀片的重复利用率与刀杆的使用寿命。从实际加工场景来看，这类刀具主要承担轴类、盘类零件的外圆柱面、外圆锥面、端面倒角等切削工序，在批量零件加工、小批量修配作业中都能适配，不管是普通卧式车床的手动走刀加工，还是数控车床的自动进给切削，都可以通过调整刀片装夹位置匹配对应的切削参数。

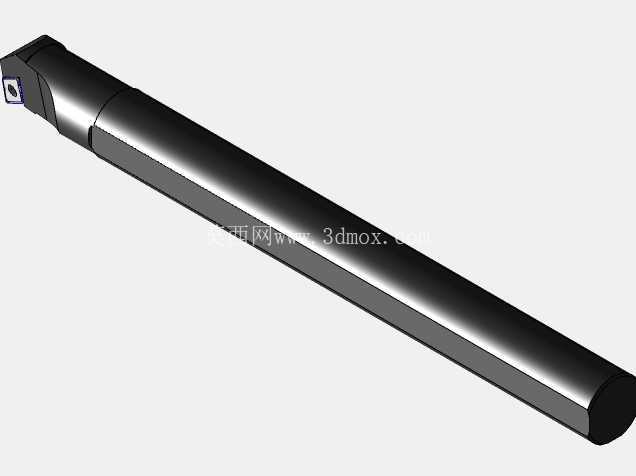

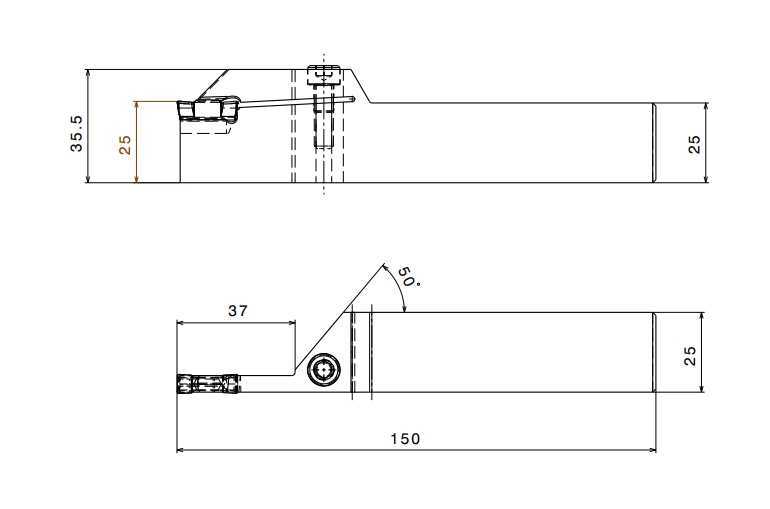

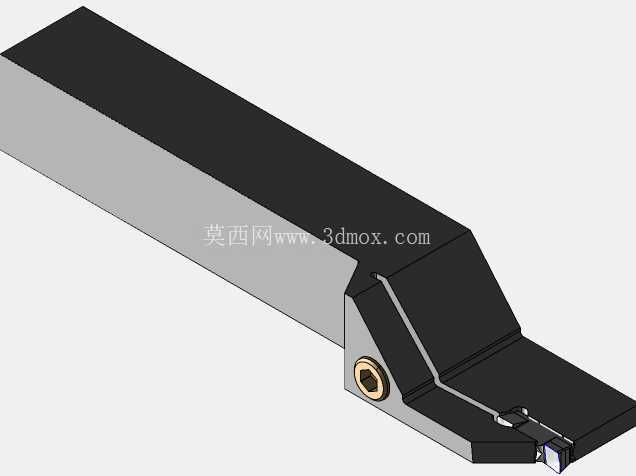

从结构设计逻辑来看，这款刀具采用杠杆式压紧结构实现刀片固定，刀杆主体为矩形截面的长条结构，这种截面设计能够匹配车床刀架的标准装夹槽尺寸，安装时无需额外定制适配垫块，直接放入刀架装夹位后通过压紧螺栓即可完成固定，刀杆的悬伸长度可以根据加工零件的避让需求灵活调整，常规加工场景下悬伸长度控制在刀杆截面高度的1.5倍以内即可满足刚性要求，避免切削过程中出现振刀纹影响零件表面加工质量。压紧端的内六角螺钉可以通过标准内六角扳手进行松紧调节，刀片磨损后只需松开螺钉即可快速转位或者更换刀片，无需重新拆卸整把刀具，能够有效减少加工过程中的换刀辅助时间，提升批量加工的生产效率。

刀头部分的角度设计充分考虑了实际切削的受力与排屑需求，刀片安装后形成的主偏角适配常规外圆切削的径向力与轴向力分配比例，能够在切削45号钢、铝合金等常见加工材料时，保证切削力的合理传导，减少刀杆承受的弯曲载荷。排屑槽的倾斜角度经过优化，切削过程中产生的带状切屑可以沿着排屑槽顺利排出，不会缠绕在工件或者刀杆上，避免切屑刮伤已加工表面，也能降低操作人员清理切屑时的安全风险。刀杆的刀头部位做了局部加厚处理，在不增加整把刀具重量的前提下，提升了刀头位置的结构刚性，即使在较大背吃刀量的粗加工场景下，也能保证刀头位置不会出现形变，维持切削角度的稳定。

从安装边界来看，这款刀具的刀杆宽度、高度尺寸匹配标准车床方刀架的装夹尺寸范围，安装时需要保证刀尖高度与车床主轴回转中心高度一致，若存在高度差可以通过增减刀架下方的垫片进行调整，避免出现刀尖高低带来的刀具实际工作角度变化，影响切削效果。刀具的压紧螺钉位置做了下沉设计，安装时压紧螺栓不会与刀架其他部件产生干涉，刀片转位时，操作扳手的活动空间充足，无需将刀具从刀架上拆下即可完成刀片的调整操作。在实际使用过程中，这类机夹车刀可以搭配不同材质的可转位刀片，适配粗加工、半精加工、精加工等不同工序的需求，粗加工时可以选择韧性较好的硬质合金刀片承受较大的切削冲击，精加工时可以选择涂层刀片获得更好的零件表面加工质量，无需更换刀杆即可完成不同工序的加工切换，能够有效降低生产现场的刀具储备成本。

不同于整体式高速钢车刀，这款机夹结构的车刀刀杆可以长期重复使用，只有刀片作为消耗件进行更换，长期使用的综合成本更低，而且刀片的制造精度统一，更换刀片后刀尖位置的偏差量很小，在数控车床使用时可以大幅减少换刀后的对刀时间，尤其适合流水线批量零件的加工场景。刀杆表面做了发黑防锈处理，在车间多切削液、多油污的使用环境下，能够避免刀杆生锈影响装夹精度，日常维护时只需清理干净刀杆表面的切屑与切削液残留，定期在压紧螺钉位置添加少量润滑油即可保证压紧结构的活动顺畅，不会出现螺钉锈死无法调整的问题。
