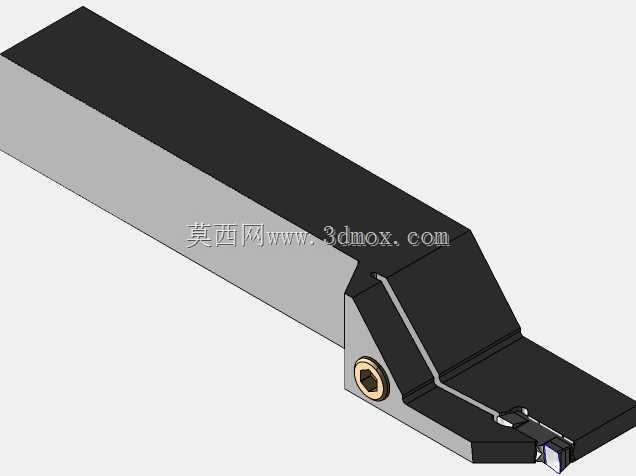

机夹式外圆切削数控车刀杆结构

在常规金属切削加工场景里，这类刀杆主要适配数控车床、普通卧式车床的外圆车削工序，承担钢件、铸铁、有色金属等常见工件材料的外轮廓车削、端面车削、台阶面切削作业，是车间批量加工、小批量修配场景里应用频次极高的切削装夹部件。从结构设计逻辑来看，这款刀杆采用压板式机夹结构，无需对刀片进行焊接固定，通过刀杆头部的内六角锁紧螺钉配合压块，即可将标准可转位刀片牢牢压紧在定位槽内，刀片磨损后只需松开螺钉转动刀片更换新的切削刃即可继续作业，大幅减少换刀停机时间，也避免了焊接高温导致的刀片材质退火、刀杆变形等问题。刀杆主体采用矩形截面的长条结构设计，这种截面形式能够匹配绝大多数车床的四方刀架安装槽，安装时直接将刀杆伸入刀架对应槽位，调整伸出长度后通过刀架压紧螺栓即可完成固定，安装边界清晰，不需要额外制作过渡装夹配件。刀杆头部做了斜向抬升的偏置结构，能够在车削带台阶、退刀槽的工件时，避免刀杆本体与工件已加工表面、卡盘部件发生干涉，保证切削行程的顺畅。压块的压紧点设计在刀片的非切削区域，不会对刀片的切削刃造成额外应力，同时压块自带的延伸结构能够在切削过程中对切屑形成一定的导向作用，引导带状切屑向远离工件已加工面的方向排出，减少切屑刮花工件表面的概率。刀杆头部的刀片定位槽做了高精度的限位设计，刀片安装后不需要反复对刀即可保证切削刃的位置精度，重复装夹的定位误差控制在极小范围内，能够满足IT7级精度的常规车削加工要求。刀杆的刀身部分做了发黑防锈处理，能够在车间多切削液、高湿度的环境下长期使用不产生锈蚀，保证刀架装夹面的平整度，避免因刀杆表面锈蚀导致装夹歪斜、切削振刀等问题。在实际选型使用时，需要根据机床刀架的槽宽匹配对应截面尺寸的刀杆，同时根据加工工序类型选择对应槽型的刀片适配这款刀杆，粗加工场景下可以适当缩短刀杆伸出长度提升刚性，精加工场景下可以微调刀杆角度保证切削刃的实际工作角度符合工艺要求。
