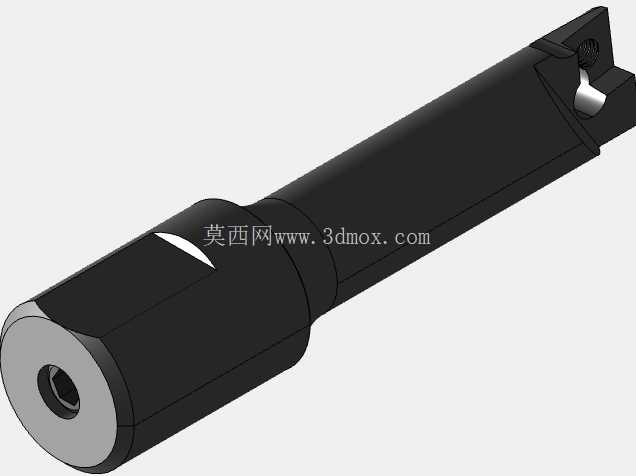

内冷式可转位机夹车刀杆结构设计

　　这款刀具结构主要面向数控车床、普通卧式车床的金属切削工序，适配外圆车削、端面车削、台阶轴加工等常见工况，在批量零件加工、小批量定制件生产场景中都能稳定发挥作用。从结构设计逻辑来看，刀杆主体采用圆柱柄设计，柄部直径公差严格控制在h6级别，可直接适配标准弹簧夹头刀柄、刀套式车床刀座，安装时无需额外定制转接件，夹持后径向跳动量可控制在0.02mm以内，能有效降低切削过程中的振刀风险。

　　刀杆头部设置了模块化的刀片装夹槽，采用压板式夹紧结构，刀片定位面经过精密磨削，与刀片接触面的贴合度不低于90%，更换刀片时无需重新对刀，仅需松开压紧螺丝即可完成刀片替换，能大幅减少换刀辅助时间，适配三角形、菱形等多种常见可转位硬质合金刀片，可根据加工材质调整刀片牌号，覆盖钢件、铸铁、有色金属等不同材质的切削需求。刀杆内部设计有贯通式内冷通道，冷却液可从柄部尾部的进水口直接输送到刀片切削区域，相比传统外冷方式，能更有效带走切削产生的热量，降低刀片切削温度，延长刀片使用寿命，同时高压冷却液可直接冲断切屑，避免长切屑缠绕工件或刀具，提升加工表面质量。

　　从安装边界来看，刀杆总长度适配常规车床的刀位空间，悬伸长度控制在柄径的3倍以内，保证切削刚性，头部刀槽的角度经过精准计算，主偏角、前角、后角参数匹配通用切削参数范围，无需用户二次调整即可直接投入使用。在实际加工场景中，这类刀杆常被用于轴类零件的粗精加工工序，粗加工时可承受较大的切削进给量，刀杆本体采用合金结构钢经调质处理，表面硬度达到HRC42-48，具备足够的抗弯强度和抗冲击性能，即使在断续切削工况下也不易出现刀杆断裂、变形的问题。设计过程中重点考虑了刀具的通用性与维护便捷性，所有压紧螺丝、定位销都采用标准件，易损件可直接在市场采购替换，无需定制专用配件，降低了后期使用维护成本。

　　刀杆外圆经过发黑处理，具备一定的防锈能力，适合车间生产环境下的长期存放与使用。头部的排屑空间经过优化设计，切屑可顺着排屑槽顺利排出，不会在刀头区域堆积，避免二次切削刮伤已加工表面。柄部的扁位设计可适配侧固式刀柄，进一步拓展了装夹适配范围，既可以在排刀式数控车床上使用，也能在转塔车床、普通车床上通过刀套安装使用。在切削参数匹配上，这款刀杆适配的切削线速度根据刀片材质不同可覆盖80-250m/min范围，进给量可在0.1-0.5mm/r区间调整，切深最大可达5mm，能满足大部分常规金属切削的参数需求。刀头部分的压紧组件采用偏心式与压板结合的双重定位结构，相比单一压板夹紧，刀片定位精度更高，切削过程中刀片不会出现移位，能保证加工尺寸的一致性，批量加工时尺寸公差可稳定控制在IT7级以内。
