桌面摆件款雷鸟3火箭造型结构设计

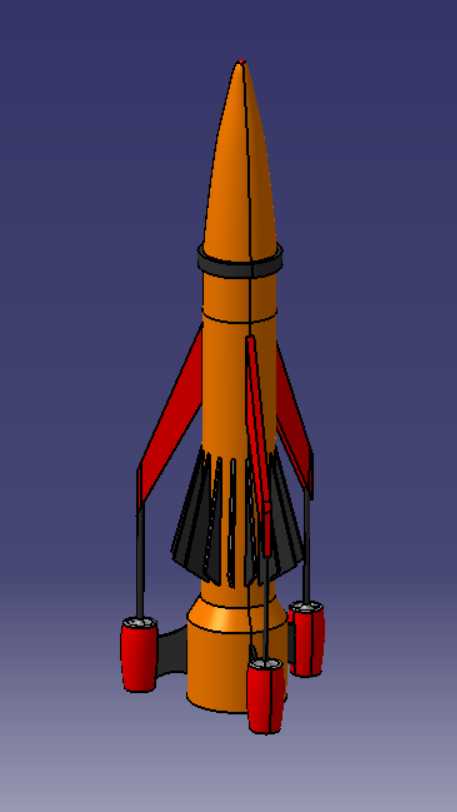

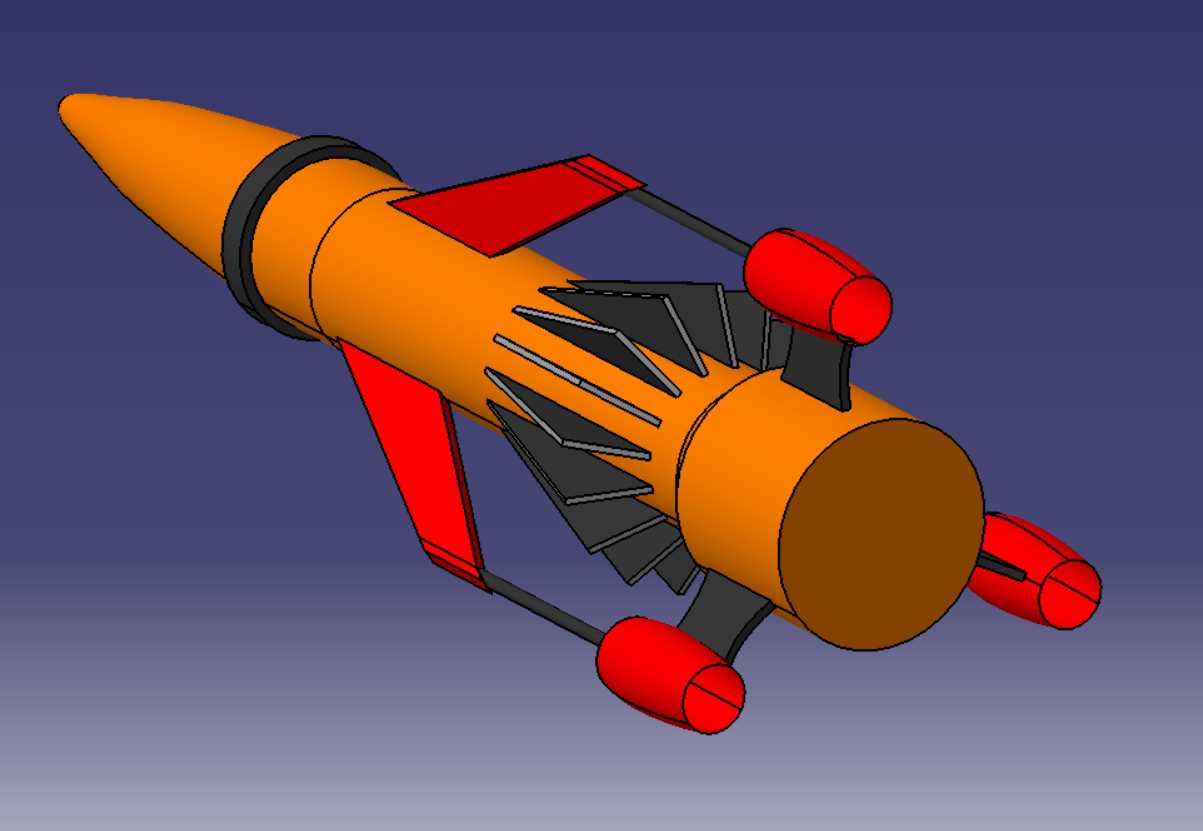

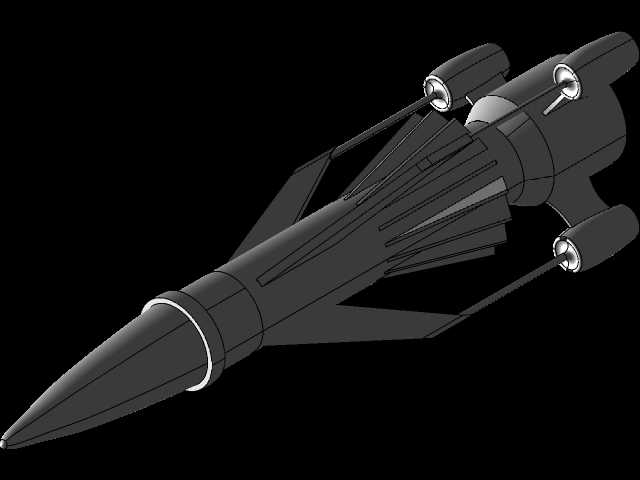

这款比例1:130的雷鸟3造型结构，最初的设计定位是适配桌面摆放的文创展示件，同时兼顾3D打印的成型可行性，整个建模过程围绕小尺寸摆件的落地需求展开，没有照搬真实运载火箭的复杂内部管路与动力结构，而是在保留雷鸟3标志性外观识别点的基础上，对所有结构做了打印适配优化。从实际应用场景来看，这类小比例航空主题摆件主要用于桌面陈列、航空科普场景的展示道具，也可作为航模爱好者的收藏小件，不需要承担实际飞行功能，因此结构设计上优先考虑外观还原度与打印成型的良品率，而非气动性能或动力承载。设计过程中首先梳理了雷鸟3的外观识别特征：尖锐的锥形头部、箭体中段的稳定翼结构、尾部的助推组件与红色装饰绑带，这些特征在建模时都做了等比例缩放，同时针对FDM打印的常见问题做了结构调整，比如将所有外凸的翼片边缘做了0.2mm的圆角过渡，避免打印过程中出现翘边或层间剥离的问题；箭体主体采用等壁厚空心结构，壁厚设置为1.2mm，既可以减少打印耗材用量，也能避免实心结构带来的打印时间过长、内部应力不均导致的变形问题。外形尺寸方面，按照1:130的比例缩放后，整体高度控制在180mm左右，最大直径处不超过22mm，底座接触位置做了直径30mm的平底支撑面，不需要额外搭配支架就可以直接稳定放置在平整桌面上，不会出现倾倒问题。安装边界上，整个模型没有需要额外组装的活动部件，所有结构一体成型，打印完成后仅需去除支撑、简单打磨表面就可以直接摆放，翼片与箭体的连接位置做了加厚处理，连接根部的圆角半径设置为0.8mm，避免日常拿取过程中出现翼片断裂的问题。渲染阶段采用高空云层背景做效果展示，还原了雷鸟3飞行状态的视觉感受，而实际打印成型的模型表面可以通过后期喷涂上色，还原渲染图中的色彩搭配，箭体的黄色主体、翼片的黑色与红色装饰条都预留了清晰的分色边界，方便后期手工上色处理。建模时所有曲面都做了连续性检查，没有出现破面或重叠面的问题，导出的通用格式可以直接导入切片软件生成打印路径，不需要额外做模型修复，对于入门级的3D打印爱好者来说也能顺利完成制作。考虑到桌面摆件的日常使用场景，整个模型没有尖锐的外露棱角，头部的锥形尖端做了0.5mm的钝头处理，避免拿取时划伤手部，底部的支撑面做了磨砂质感的平面设计，放置在光滑桌面时也不会轻易滑动。
