Magelec M24PX-X-19驱动电机结构

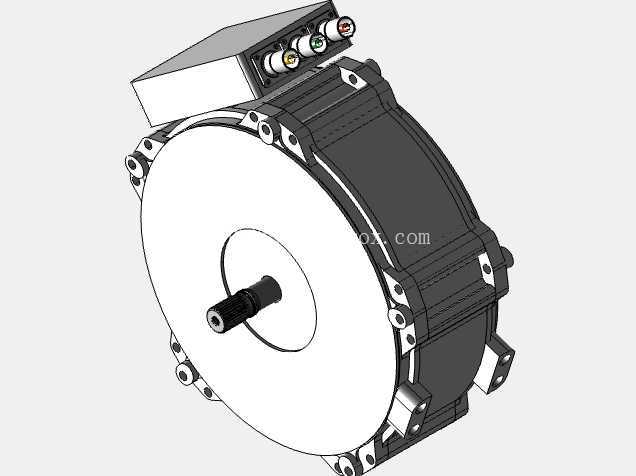

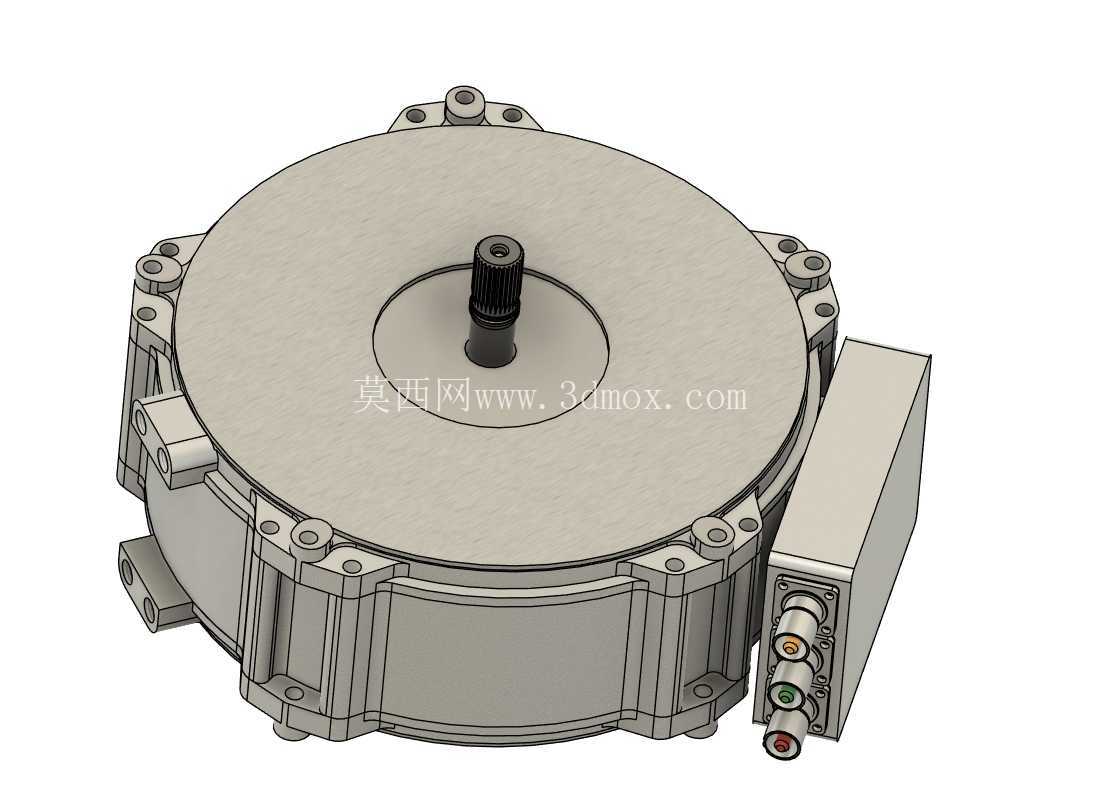

　　这款M24PX系列驱动电机的三维结构，在新能源轻型动力总成的适配场景里，主要承担电驱动力输出的核心功能，多用于小型电动作业设备、低速电动运载平台的动力单元匹配，也可作为分布式驱动架构里的轮边动力备选方案。从结构设计逻辑来看，模型还原了该款电机的盘式布局特征，输出轴采用带定位轴肩的花键输出形式，轴端预留的安装孔位可直接对接负载端的连接法兰，省去额外的转接套结构，能有效压缩动力单元的轴向安装尺寸。

　　电机壳体采用分段式拼接结构，周向均匀布置的螺栓连接点位，既保证了定子腔体的密封防护性能，也为后期拆解维护定子绕组、转子磁钢提供了操作空间，壳体侧面延伸出的安装支脚带通孔设计，可直接通过螺栓固定在设备的安装机架上，支脚的位置经过受力校核，能抵消电机输出峰值扭矩时产生的反作用力矩，避免运行过程中出现安装位松动移位的问题。电机尾部的接线腔体采用独立盒式结构，三个动力接线端子与信号端子分层布置，端子处的密封结构可阻挡粉尘、水汽进入腔体内部，适配户外作业设备的使用环境，接线盒的倾斜角度设计充分考虑了现场布线的操作空间，无需额外弯折大线径动力线缆即可完成接线作业，能降低线束安装的应力集中风险。

　　从安装边界来看，该电机的最大外圆轮廓集中在定子壳体区域，输出轴的伸出长度、轴径尺寸与常见的同功率级减速箱输入端口尺寸匹配，设计人员在做整机布局时，可直接参考模型的外轮廓预留安装间隙，无需额外测量实物的干涉边界。模型还原的散热筋结构沿壳体周向分布，在自然风冷工况下可增大壳体与空气的接触面积，带走定子绕组产生的热量，若应用在持续高负载工况，也可在散热筋外侧加装风冷导风罩，进一步提升散热效率。转子部分的磁钢排布采用内置式结构，模型还原了转子冲片的叠压限位特征，输出轴与转子铁芯的过盈配合段长度经过优化，可传递峰值扭矩时不会出现轴与铁芯的相对滑移。

　　端盖部分的轴承安装位预留了标准轴承的配合公差，模型上可直接读取轴承位的直径、深度尺寸，方便设计人员匹配对应的密封轴承型号，端盖外侧的油封安装槽结构，可阻挡外部泥沙进入轴承腔体，延长轴承的维护周期。在做设备选型匹配时，可通过该模型直观核对电机与周边部件的间隙，比如检查接线盒与设备机架的距离是否满足接线操作要求，输出轴与连接法兰的对接长度是否足够，安装支脚的孔位是否与机架预设的安装孔对齐，避免后期实物装配时出现干涉问题。对于需要做兼容灯具安装的改装场景，该模型的外轮廓数据可直接作为灯具安装支架的设计依据，根据电机壳体的曲面弧度设计贴合的支架结构，保证支架安装后不会遮挡散热筋，也不会与电机的旋转部件产生干涉。
