基于苏格兰轭机构的双活塞拨叉动力装置

这款采用苏格兰轭机构设计的动力装置，核心是将旋转运动通过拨叉结构直接转化为双活塞的同步直线往复运动，相比传统曲柄滑块机构，它消除了连杆摆动带来的侧向分力，活塞运行过程中对缸壁的侧压极小，能有效降低摩擦损耗与运行振动，适合对运行平稳性有要求的小功率动力输出场景。从实际应用场景来看，这类结构常被用于小型教学演示教具、低压流体输送泵的动力端、小型往复式空压机的驱动单元，也可作为精密计量设备的往复驱动源，因为苏格兰轭机构的活塞运动位移曲线为标准正弦规律，行程控制精度更高，能保证输出流量或者压力的稳定性，不会出现传统曲柄滑块机构因连杆摆角带来的运动非线性偏差。

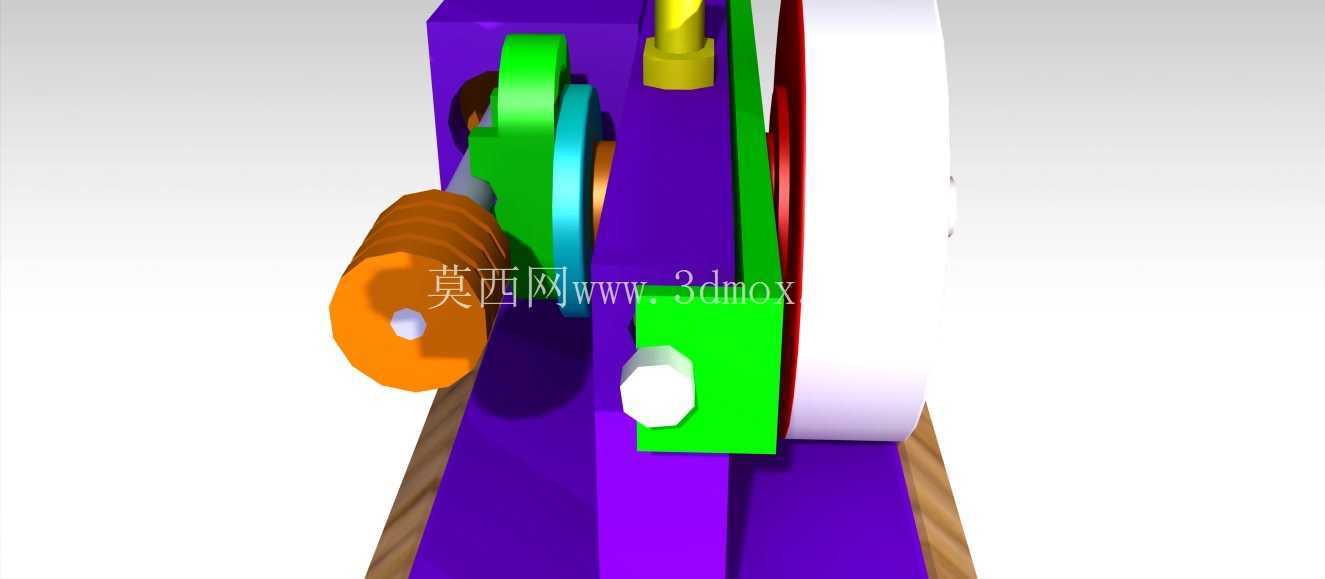

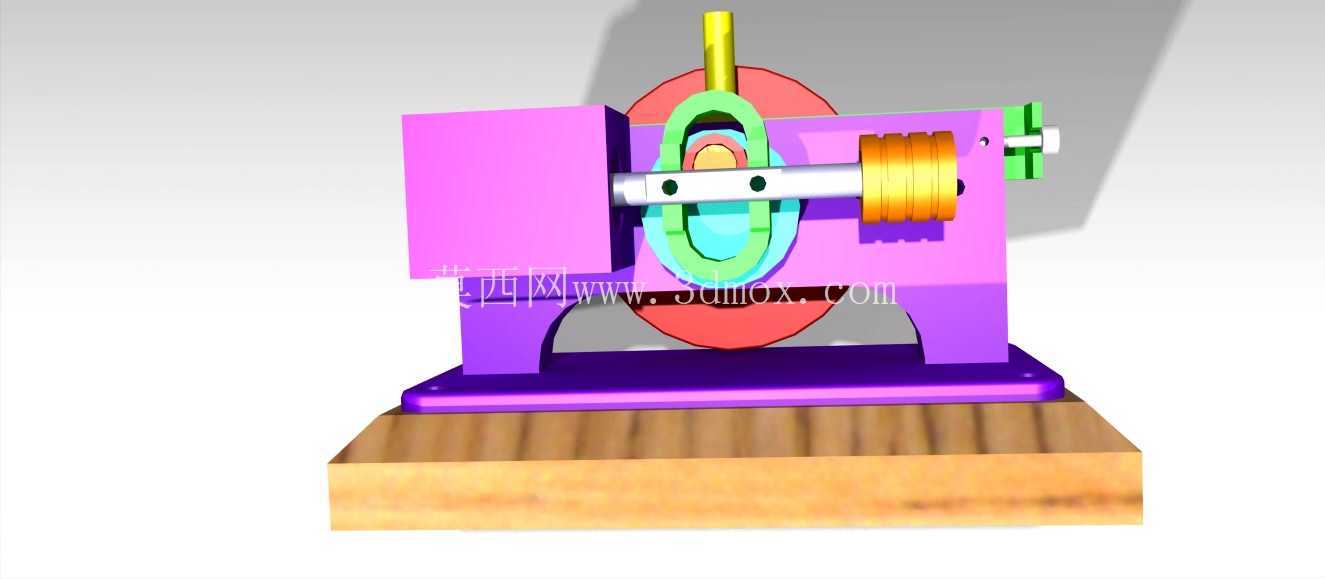

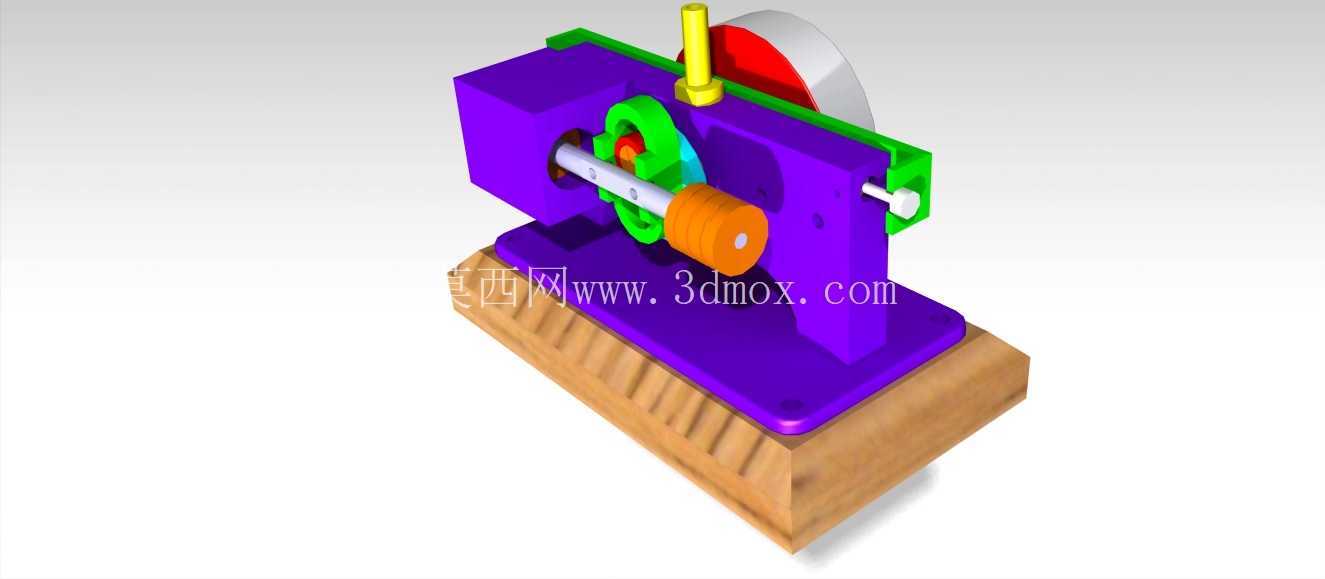

设计思路上，整体采用立式支撑座搭配木质安装底座的结构，紫色的立式支撑座作为核心承载件，需要承担整个传动系统的径向与轴向载荷，支撑座上预留的轴承安装位要保证输入轴的回转同轴度，输入轴一端连接橙色的动力输入轮，可通过外接电机或者手摇柄输入旋转扭矩，轴上安装的绿色偏心轮嵌入绿色拨叉的滑槽内，当偏心轮随输入轴转动时，会带动拨叉沿垂直于输入轴的方向做直线往复运动，拨叉两端直接连接两个对称布置的活塞，实现双活塞同步反向或者同向的往复动作——这里的双活塞布置采用对称结构，能抵消活塞往复运动产生的惯性力，进一步降低整机运行时的振动幅值。

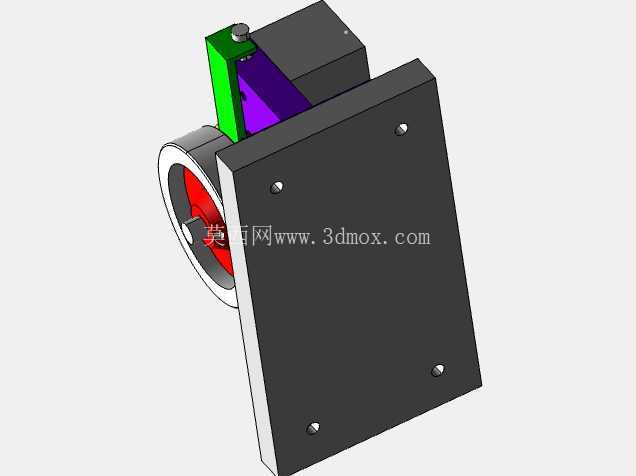

外形尺寸与安装边界方面，底部的木质底座带有防滑齿纹结构，安装时不需要额外加工复杂的定位槽，直接通过底座的四个边角预留孔位即可完成整机固定，整机的重心落在底座几何中心附近，即使在较高转速输入下也不会出现倾覆风险。支撑座的顶部预留了黄色的限位杆安装位，可根据实际使用需求加装行程限位开关或者位移传感器，监测活塞的实时运行位置；输入轴的伸出端采用标准轴径设计，可适配不同规格的联轴器、带轮或者手轮，不需要额外做轴径改装就能对接不同的动力输入源。

从功能特性来看，这套结构没有多余的传动冗余部件，所有运动副都做了可视化设计，支撑座侧面的镂空区域可以直接观察到偏心轮与拨叉的配合状态，日常维护时不需要完全拆解整机就能检查运动副的磨损情况，加注润滑脂也可以直接通过镂空位置操作。双活塞的运动行程由偏心轮的偏心距直接决定，更换不同偏心距的偏心轮就能快速调整活塞行程，适配不同排量或者输出行程的使用需求，不需要改动支撑座、拨叉等其他核心部件，模块化程度较高。拨叉与偏心轮的接触位置采用耐磨镶嵌结构，长期运行磨损后只需要更换镶嵌的耐磨块即可，不需要整体更换拨叉零件，能降低后期维护成本。

在实际装配过程中，需要保证偏心轮的回转中心与拨叉滑槽的对称中心重合，否则会出现活塞运行卡滞、运动阻力增大的问题，支撑座上的两个活塞导向孔要保证同轴度，导向孔内可镶嵌铜套作为导向轴承，降低活塞往复运动的摩擦阻力。整机的输入轴两端都设置了轴向定位结构，防止运行过程中轴系窜动导致偏心轮与拨叉脱开，底座与立式支撑座之间采用螺栓连接，可根据安装环境的需求更换不同材质的底座，比如金属底座用于工业设备场景，木质底座用于教学演示场景，适配不同的使用环境。
