压铸模具用弧形槽控制块结构设计

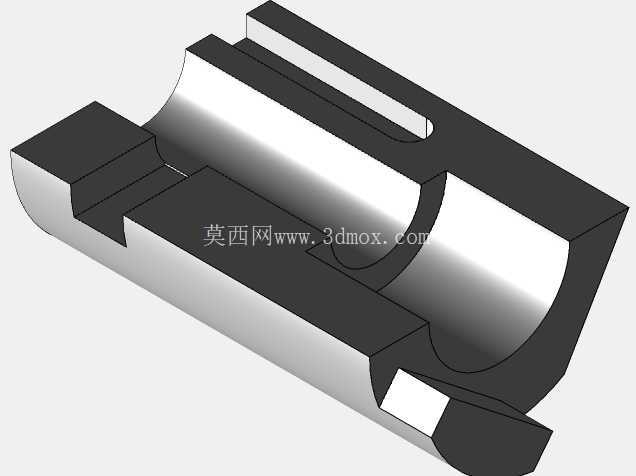

在压铸生产的模具工位上，这类控制块属于模具动作执行端的核心限位与导向承载零件，直接参与压铸周期内的模具开合行程约束、侧抽芯机构的位移导向，以及合模状态下的局部载荷分担，是保障压铸模连续稳定作业的关键配套结构件。从实际应用场景来看，这类零件多安装在压铸模的动模侧抽芯滑块的行程端点位置，当侧抽芯机构完成抽芯或复位动作时，控制块的弧形槽面会与滑块上的对应导向柱形成面接触配合，抵消滑块动作过程中产生的侧向偏载，避免抽芯动作出现卡滞、偏移，防止压铸件因抽芯错位产生飞边、尺寸超差等缺陷，尤其适配带弧形内孔结构的压铸件成型模具，比如管状压铸件、带半圆弧安装槽的通讯壳体压铸件的模具配套。

从功能特性上看，该控制块采用分体式台阶承载结构，主体的半圆弧通槽是核心配合工作面，槽面的弧度公差需要控制在IT7级精度范围内，才能保证与配套导向件的配合间隙稳定在0.02-0.05mm之间，既不会因为间隙过大导致导向精度不足，也不会因为间隙过小在高温压铸环境下出现热胀卡滞。零件两侧的凸台结构是安装定位基准，凸台的底面与模具模板的安装面完全贴合，通过沉头螺栓完成固定，凸台的高度差经过精确计算，刚好匹配模具模板的安装槽深度，安装后控制块的工作面与滑块运动平面的平行度误差不超过0.02mm/100mm，保证滑块全程运动无别劲现象。零件端部的斜切结构是避让设计，主要是为了避开模具上的冷却管路排布空间以及顶针板的运动行程，避免合模过程中出现结构干涉。

设计这类零件时，首先要结合配套压铸机的锁模力参数、侧抽芯的抽拔力大小来确定主体结构的壁厚，通常在200T压铸机配套模具上使用的该类控制块，主体壁厚不小于18mm，弧形槽的壁厚不小于12mm，才能承受抽芯动作带来的反复冲击载荷，避免长期使用后出现变形、开裂。其次要考虑压铸生产的高温工况，零件的材料通常选用40Cr调质处理，表面硬度达到HRC28-32，弧形配合面做高频淬火处理，硬度提升至HRC45-50，提升工作面的耐磨性能，延长零件的使用寿命，减少模具维护频次。设计过程中还要重点考虑安装边界，控制块的整体长度需要匹配滑块的行程长度，通常要比滑块的最大行程多出15-20mm的安全余量，保证滑块在全行程范围内都能得到有效导向；安装孔的位置要避开模具内部的冷却水道、顶针孔以及其他紧固螺栓的位置，安装孔的沉头深度要保证螺栓紧固后端面不高出控制块的安装基准面，避免出现安装间隙。另外，零件的所有锐边都要做R0.5的倒角处理，一方面是避免安装过程中划伤操作人员，另一方面是减少应力集中，降低零件在反复载荷作用下出现开裂的风险。

从实际生产验证的角度来看，这类控制块的弧形槽面粗糙度需要达到Ra1.6以下，才能降低与导向件之间的摩擦阻力，减少动作过程中的磨损，配合面需要定期涂抹高温润滑脂，适配压铸生产300℃左右的工作环境温度，避免润滑脂在高温下碳化失效。在模具装配过程中，需要先将控制块预装在模板上，通过百分表打表校正弧形槽的轴线与滑块运动方向的平行度，校正完成后再配做定位销孔，打入定位销完成最终固定，避免生产过程中受冲击载荷影响出现位置偏移。这类结构的控制块相比传统的平面导向块，弧形接触面的承载面积更大，单位面积承受的压强更小，在相同抽拔力工况下，使用寿命比平面结构提升40%以上，同时弧形面的导向对中性更好，能有效降低滑块复位时的对位误差，提升压铸件的成型尺寸稳定性，尤其适合大批量连续生产的压铸工位使用，能有效减少模具停机维护时间，提升整体生产效率。
