按钮盖塑料注射成型模具结构设计

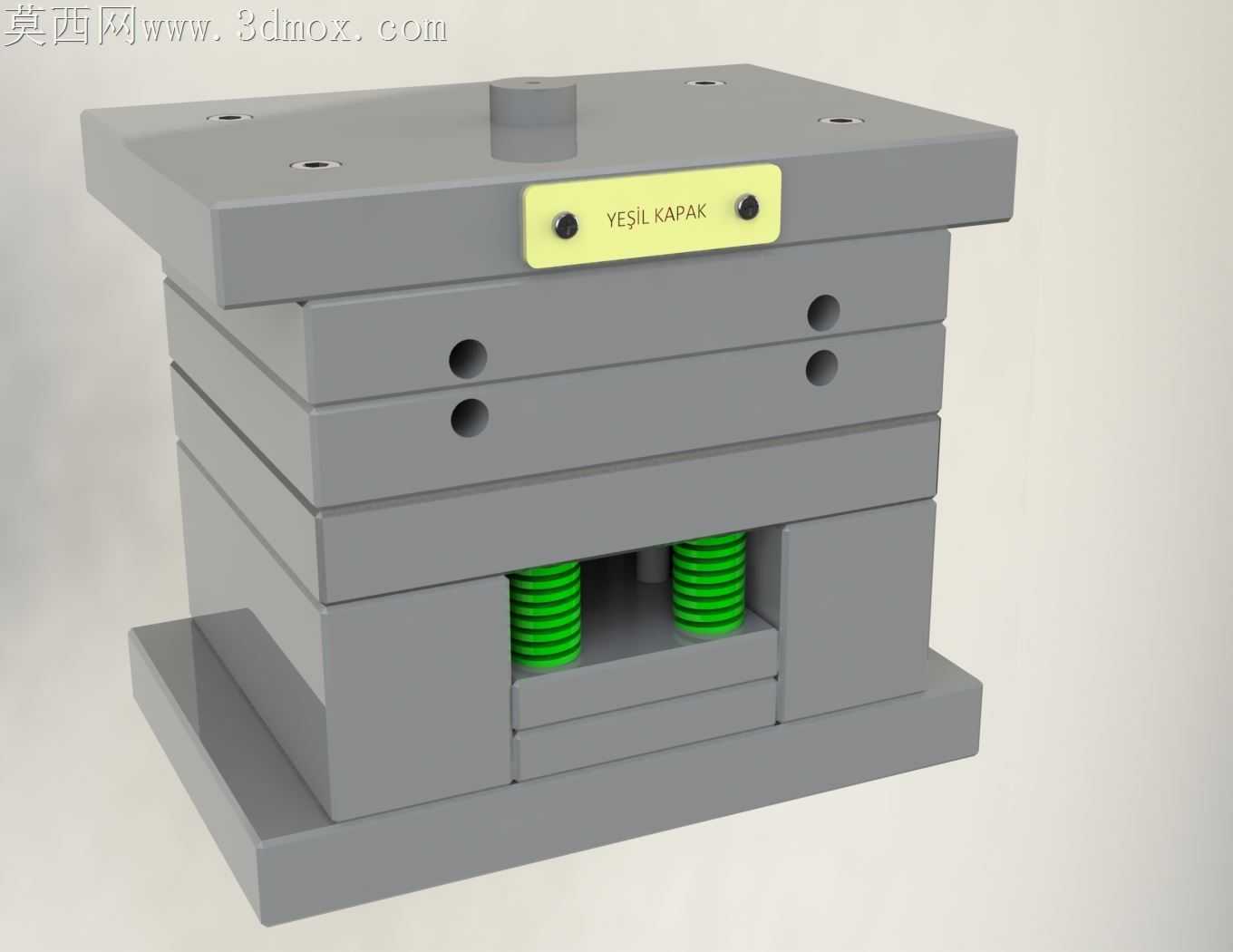

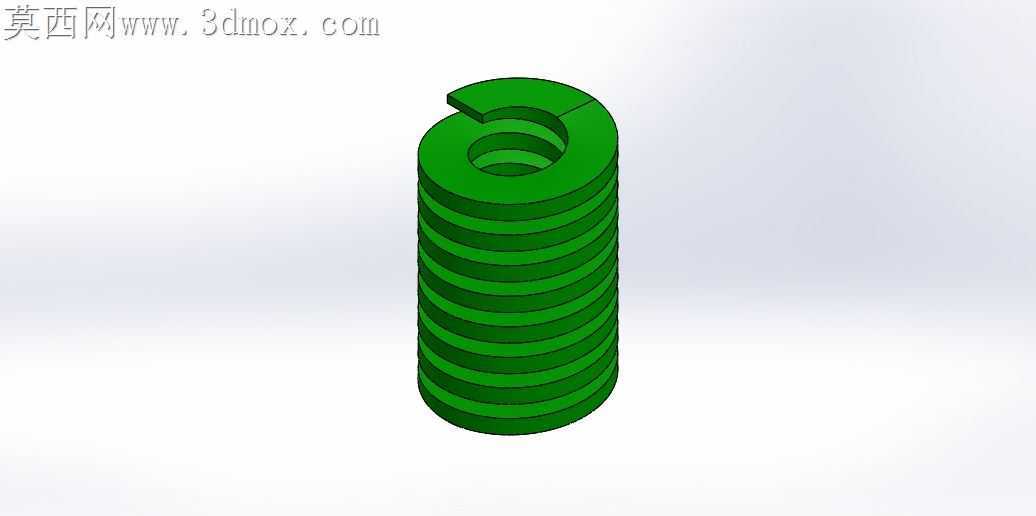

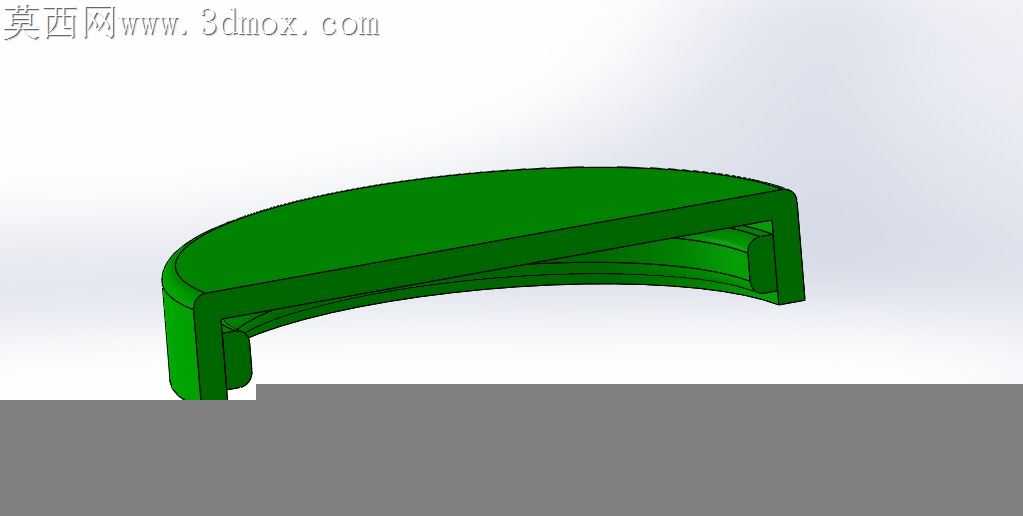

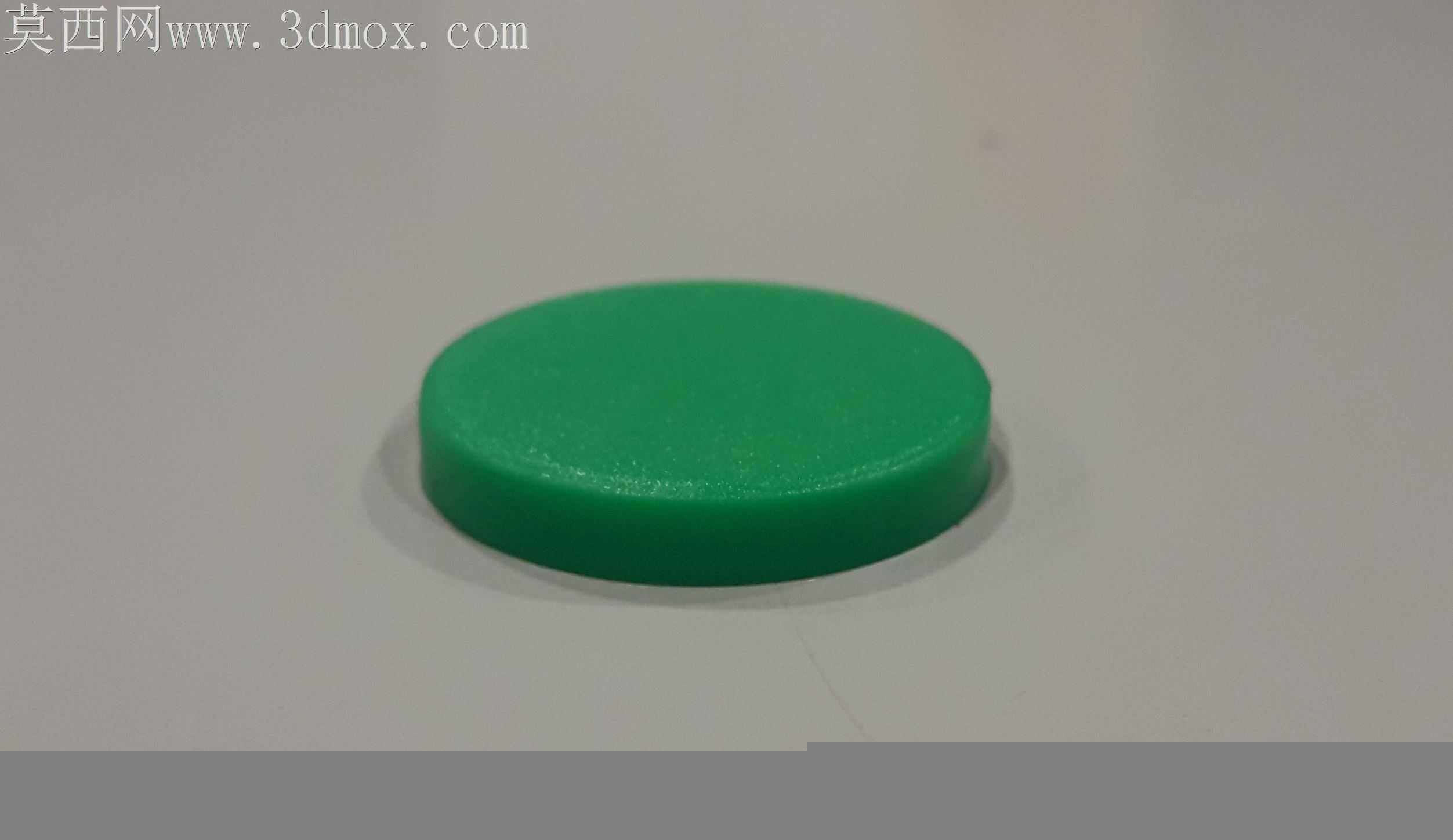

按钮盖这类薄壁小尺寸塑料件的注射模设计，最容易被忽略的就是开模复位阶段的卡滞隐患，很多新手做的同类模具，常因为复位弹簧的排布位置不合理、导柱配合公差留得太死，批量生产时连续开合模几千次就出现弹簧偏磨、复位杆卡涩，甚至出现型腔碰缺的问题。这套模具的复位弹簧采用对称双列排布，藏在动模支撑板的预留腔体内，弹簧两端都做了沉台定位，不会因为长期反复压缩出现径向偏移，弹簧预压量刚好留了单圈簧丝直径的余量，既不会因为预压太大导致合模阻力陡增，也不会因为预压不足出现开模后复位不到位的情况。

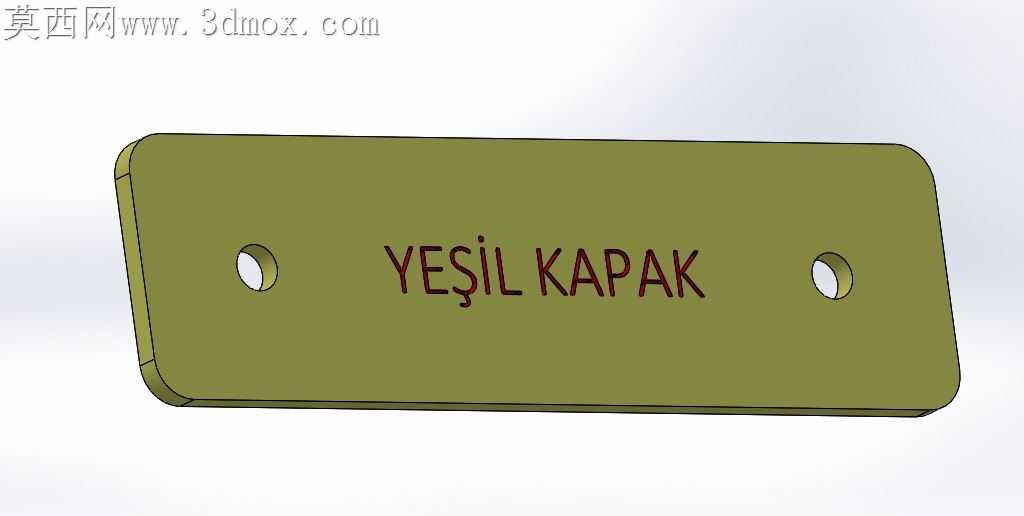

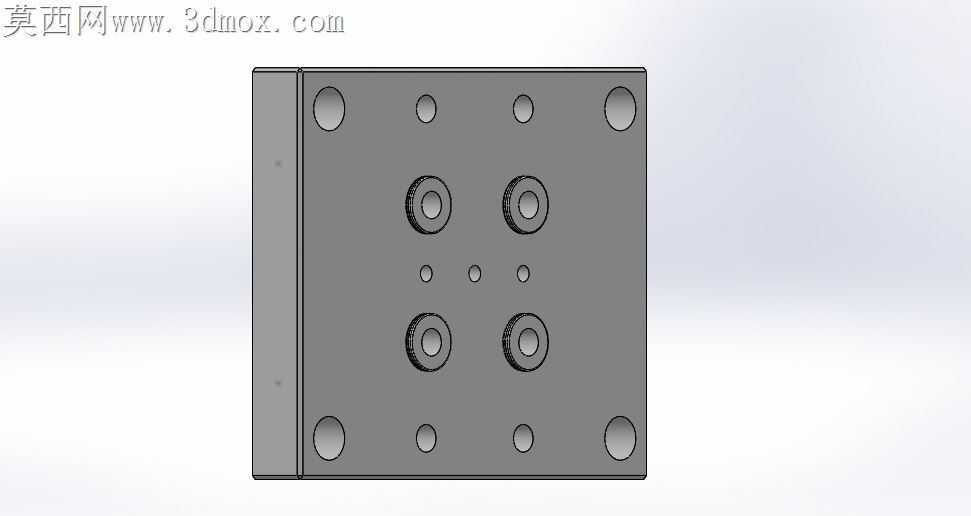

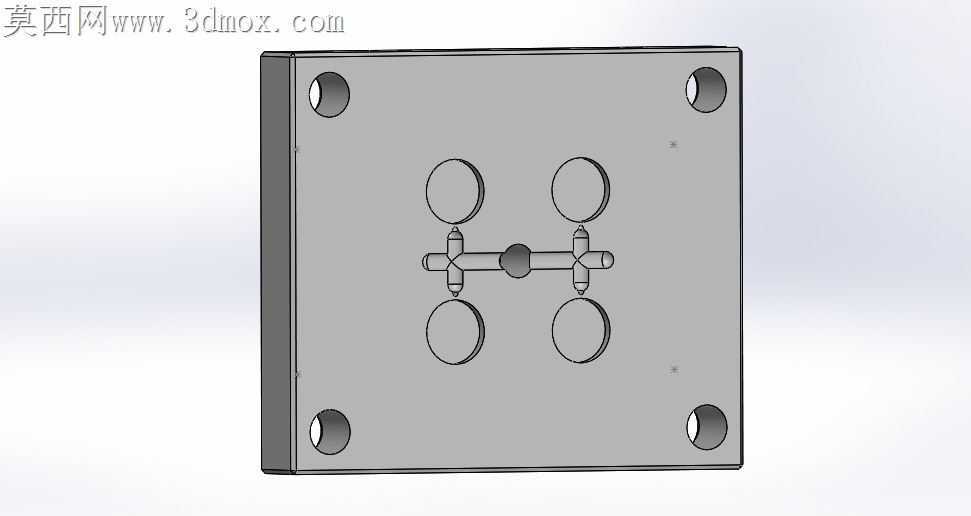

模架的层板之间没有做多余的减重槽，所有叠层接触面都留了0.02mm的研配余量，实际加工时不需要靠垫片调整合模间隙，只要按坐标精磨各层板的平行度，就能保证分型面的贴合密合度，不会出现飞边跑胶的问题。定模侧的铭牌安装槽做了0.1mm的下沉差，装嵌标识牌后不会高出定模面板表面，避免吊装模具时标识牌被磕碰脱落。

冷却水路的开孔位置特意避开了导柱、复位杆的安装孔，水路距离型腔表面的距离保持在12mm，既保证冷却效率足够，让按钮盖成型后冷却均匀不会出现翘曲，也不会因为离型腔太近导致钻孔时打穿型腔壁。顶出机构没有用复杂的顶针排布，靠推板整体顶出，按钮盖的薄壁边缘不会留下顶针痕迹，脱模时受力均匀，不会出现顶白、变形的问题。

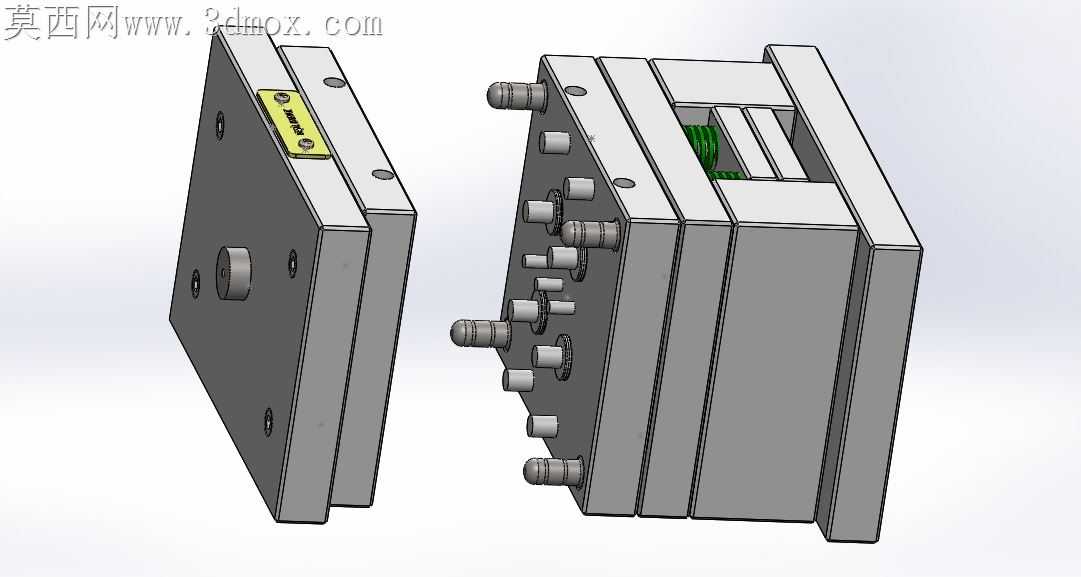

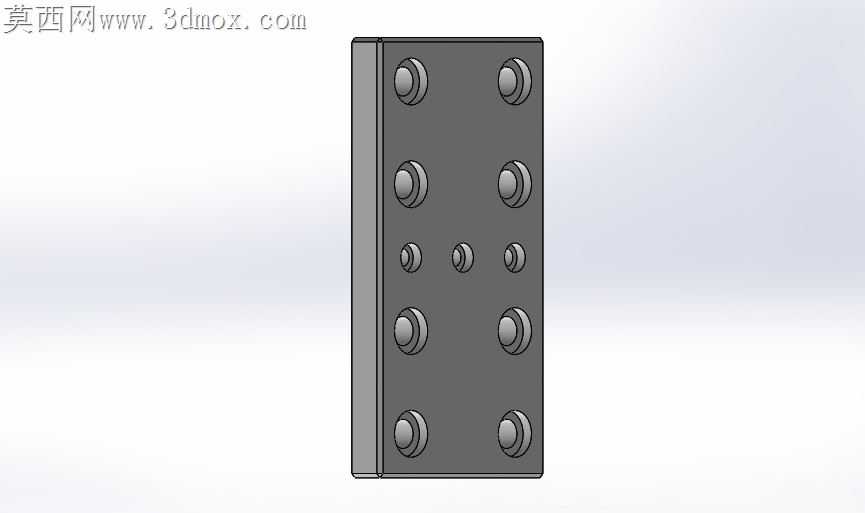

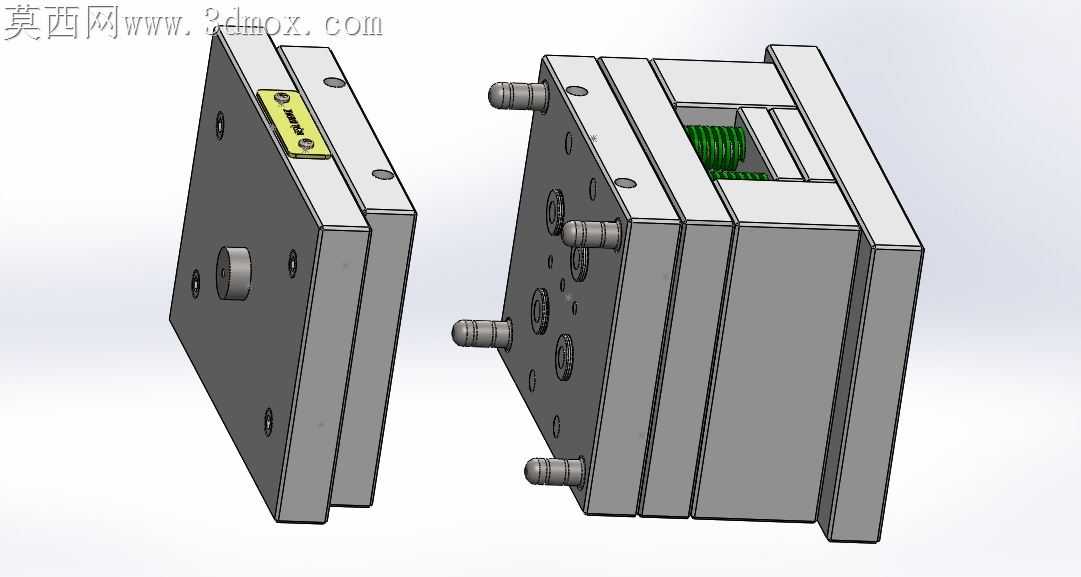

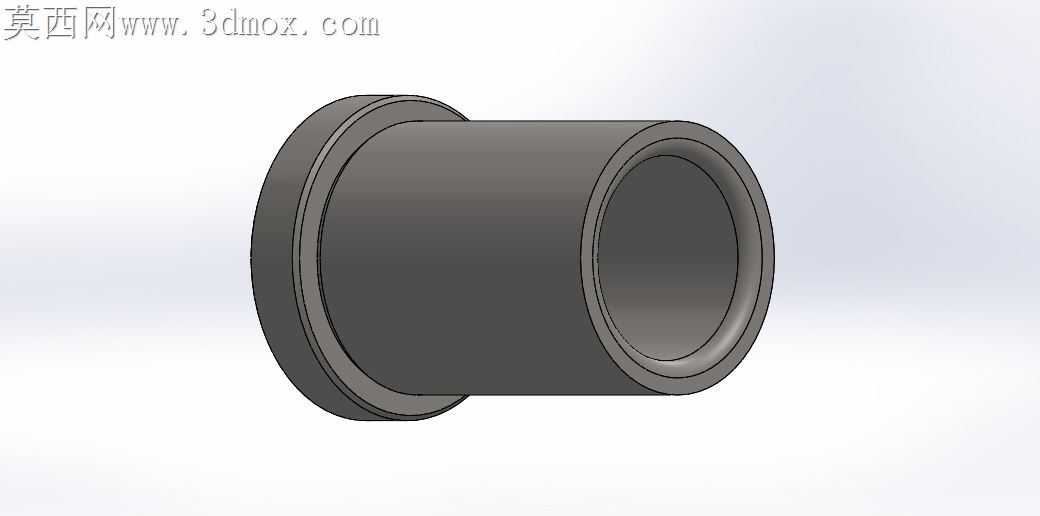

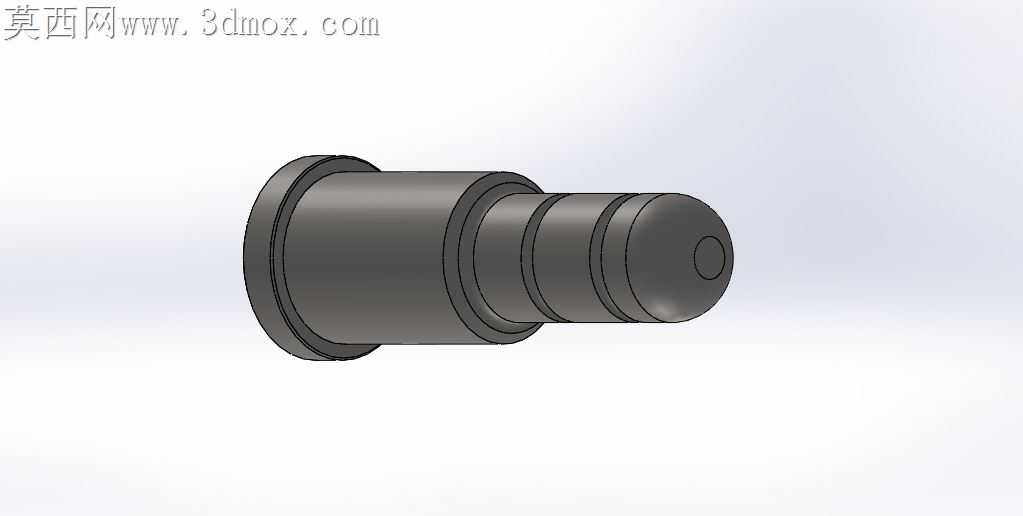

导套的安装孔做了排气小槽，连续开合模时导柱导套之间不会形成密闭气腔，避免出现开合模卡顿的问题。所有连接螺丝的沉孔深度都留了1mm的余量，螺丝锁入后不会高出模板表面，叠模存放时不会刮伤相邻模板的接触面。这套结构没有花里胡哨的复杂机构，所有细节都是围绕小批量按钮盖生产的稳定性做的取舍，没有多余的冗余设计，加工时不需要特殊的定制刀具，普通数控铣、磨床就能完成所有零件的加工，装配时不需要反复修配，只要按公差要求加工到位，总装后一次试模就能出合格件。
