带4滑块升降器的PA6材质两腔注塑模具

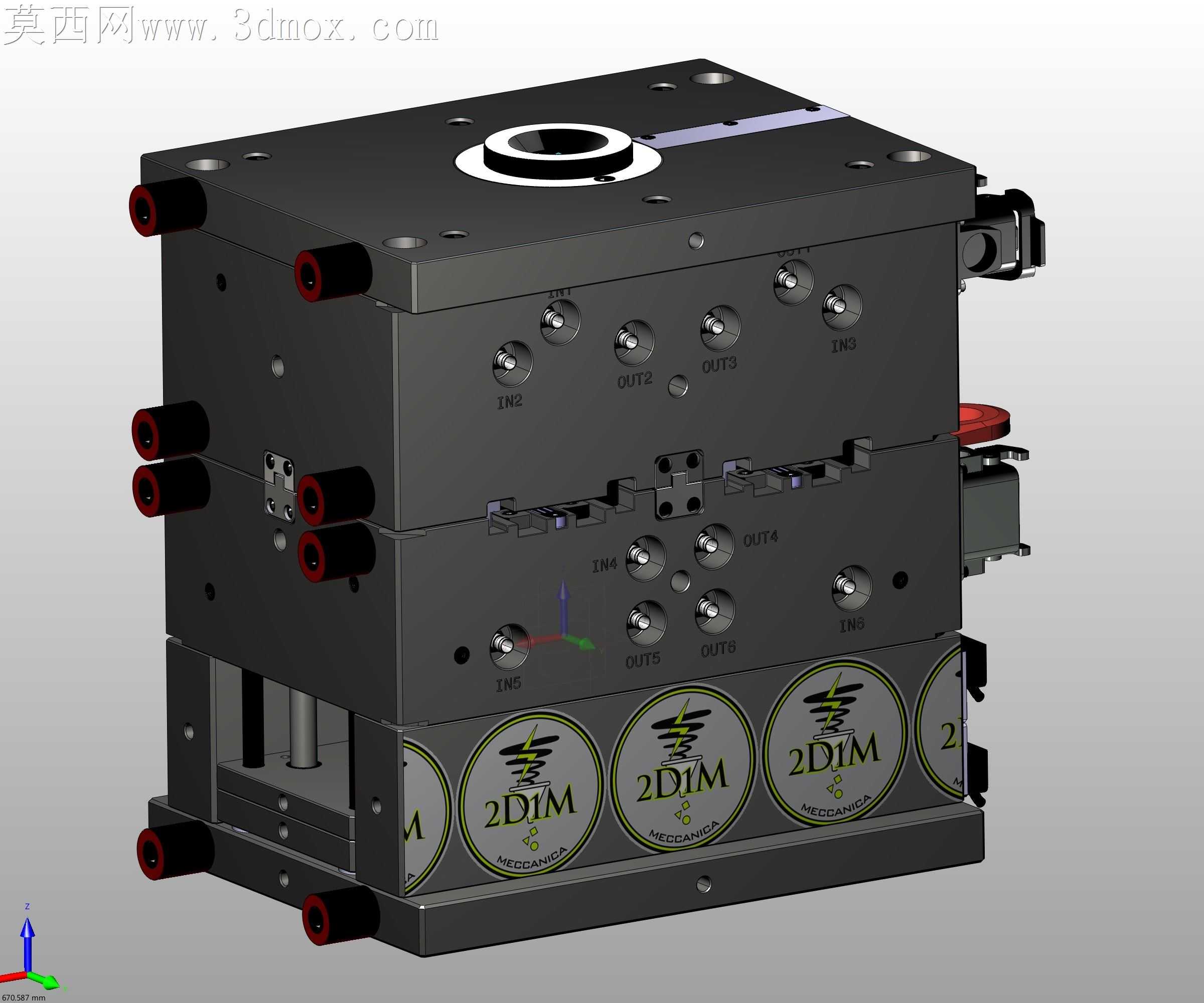

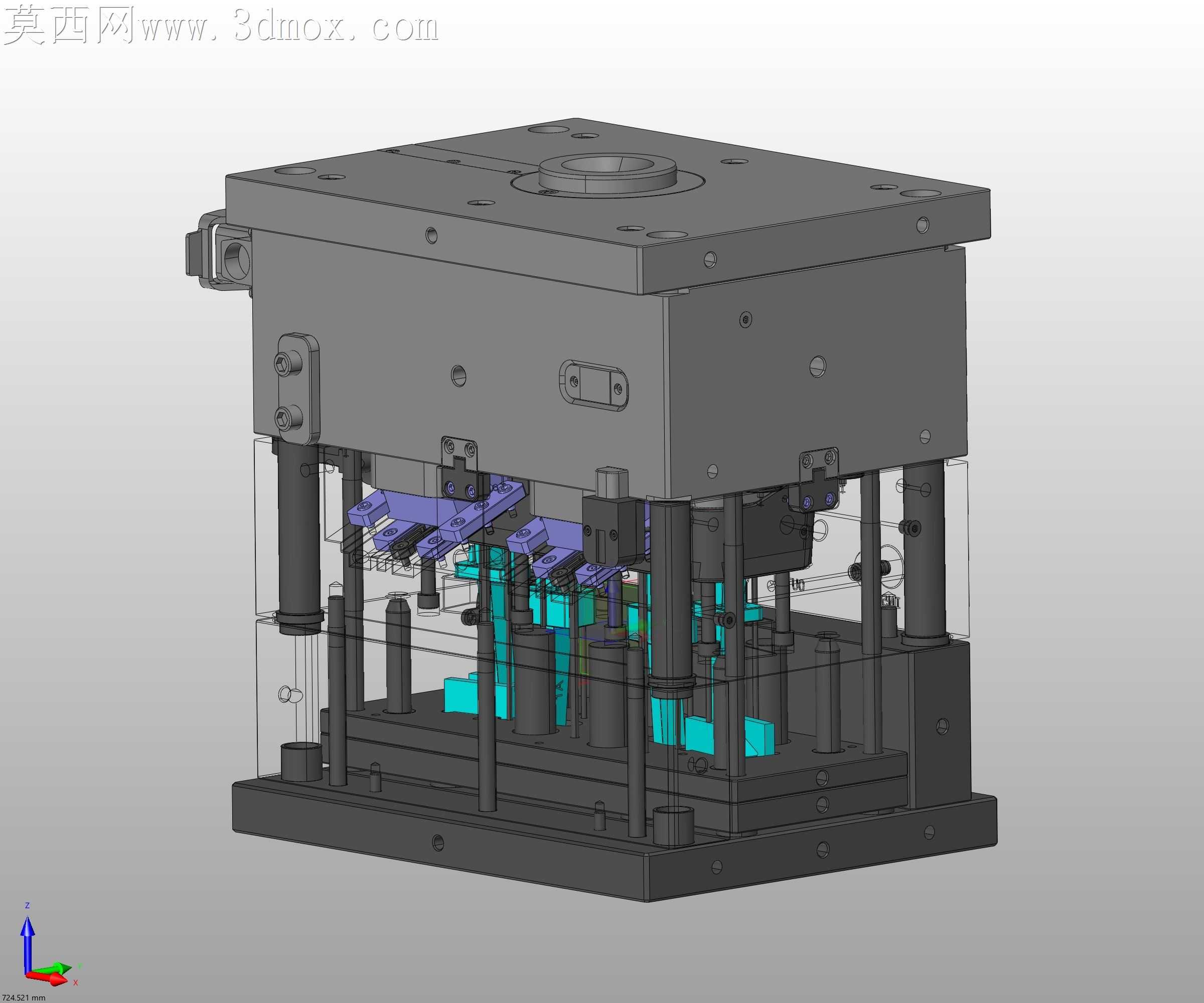

PA6材质熔融后流动性偏强，成型时易出现飞边、浇口残留不均的问题，这套两腔注塑模的结构设计，恰好围绕这类加工痛点做了针对性的公差匹配。模架外侧排布的多组红色密封圈接口，对应不同回路的冷却水路，接口位置避开了滑块抽芯的运动行程，不会在开模合模的往复动作中出现管路剐蹭、接头松动的隐患。4组滑块的锁紧面做了微小的斜度预压设计，合模时滑块能在斜导柱的推动下精准贴合型腔侧壁，预压量控制在0.02mm以内，既不会因为锁模力过大导致滑块磨损加快，也能避免PA6熔料钻入滑块贴合缝隙产生飞边。升降器机构藏在模架下半部分的空腔内，顶出板的导向柱和模架导向孔采用H7/f6的间隙配合，顶出时能保证两腔的塑件受力均匀，不会出现单侧顶白、塑件变形的问题。型腔表面的标识刻印深度控制在0.15mm，既保证成型后塑件上的标识清晰可辨，也不会因为刻印过深导致脱模时出现卡滞。多组油路接口的位置做了沉台处理，油管接头装入后不会突出模架表面，吊装搬运时不会磕碰损坏接头。模架上的多组吊环孔位置经过重心测算，起吊时模架能保持水平状态，不会因为倾斜导致内部零件移位。冷却水路的排布贴近型腔表面，距离型腔壁的距离保持在12-15mm之间，能保证PA6熔料在型腔内均匀冷却，两腔塑件的冷却速率差控制在5%以内，避免出现成型收缩率不一致导致的尺寸偏差。滑块上的耐磨块采用可拆卸设计，长期生产出现磨损后只需更换耐磨块，无需整体更换滑块，能大幅降低后期维护成本。顶杆的排布位置避开了塑件的外观面，所有顶杆痕迹都留在塑件的非装配侧，不会影响后续塑件的装配使用。合模定位销的导入端做了圆弧过渡，合模时即使存在微小的位置偏差，也能顺着圆弧面顺利导入定位，不会出现定位销啃伤模架的问题。
