Q版卡通玩具飞机注塑成型结构设计

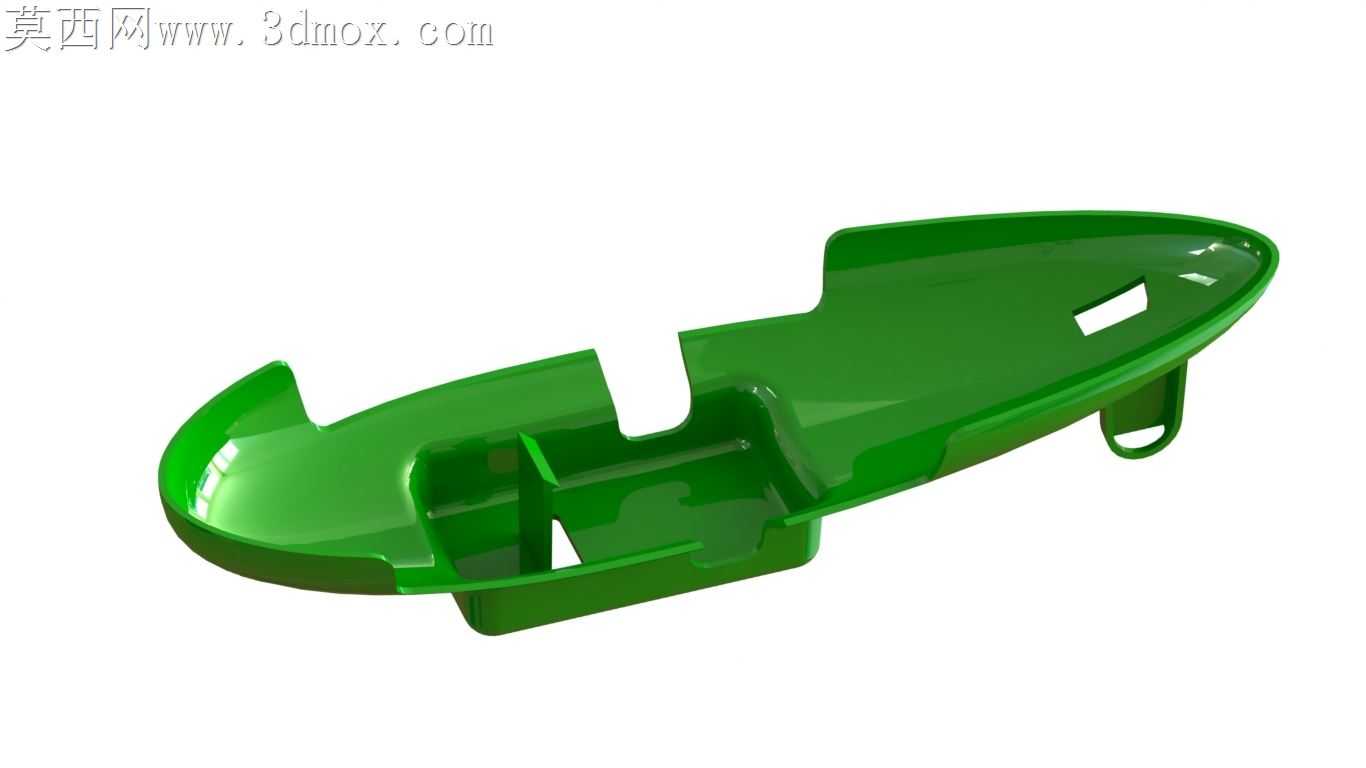

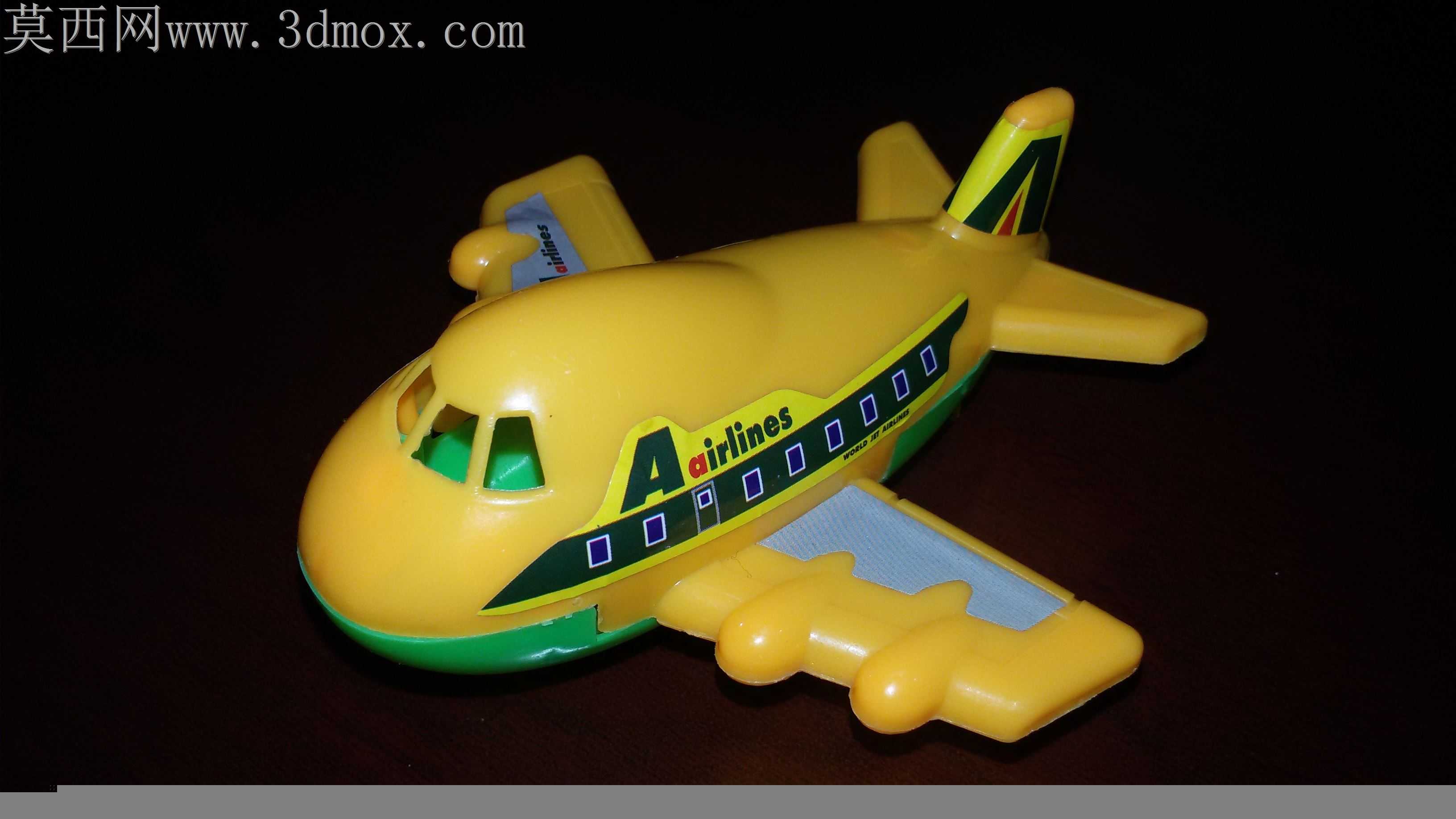

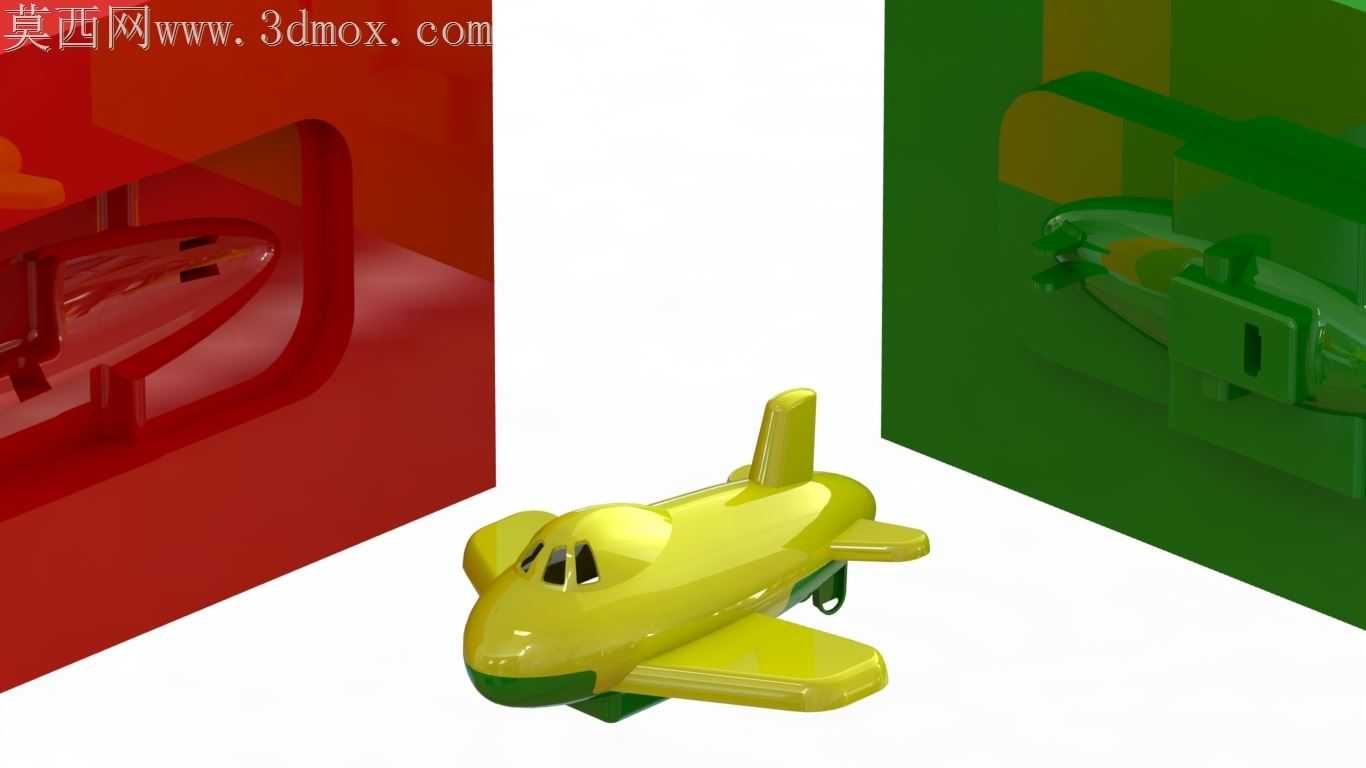

塑胶玩具量产最容易踩的坑，就是外观曲面顺滑度和装配卡扣的公差匹配，这款Q版玩具飞机的结构设计刚好把这两个核心问题做了落地化处理。机身主体的大弧面过渡没有做生硬的折线拼接，机鼻到座舱盖的曲率连续调整过三次，第一次做的等半径圆角在注塑脱模时会出现侧壁粘模，把圆角半径从2.3mm调整到3.1mm后，脱模斜度自然顺着曲面延伸到机腹合模线位置，不需要额外做拔模斜度切片就能避免顶白缺陷。机翼和机身的拼接位没有用外露的螺丝柱，而是在机翼内侧做了0.8mm过盈量的弹性卡扣，卡扣根部加了0.5mm的R角缓冲，小朋友反复掰动机翼也不会出现根部断裂的问题，之前同类型玩具飞机常出现的机翼摔落脱落问题，靠这个卡扣的形变余量就能解决，卡扣装配时的导入角做了15度斜切，流水线工人装配时不需要精准对位就能压合到位，单台装配耗时能压缩两秒左右。尾翼的分模线特意藏在尾翼装饰色块的边缘，合模产生的细微毛边会被印刷的装饰线条完全遮盖，不需要后续人工修剪毛边，能省掉整款产品近三成的后处理工时。座舱盖的绿色透明件和机身黄色主体的配合位做了0.15mm的台阶差，透明件压入后不会出现边缘溢胶的问题，透明件内侧做了细微的磨砂纹理，既能遮盖内部的装配结构，又不会影响座舱的通透质感。机腹的三个凸起引擎造型，根部特意做了减胶处理，避免注塑时因为壁厚不均出现表面缩痕，之前试模时机腹表面的缩痕靠调整注塑保压参数始终无法完全消除，把凸起位置的内壁减薄0.7mm后，缩痕问题完全消失，不需要额外做表面晒纹遮盖。机身侧面的印刷定位柱藏在机翼下方，移印航空公司标识时能快速定位，不会出现图案偏移的问题，印刷位的表面做了高光处理，油墨附着力比晒纹面高近四成，小朋友日常把玩摩擦也不容易掉漆。起落架位置没有做突出的小零件，避免小零件脱落造成误食风险，整个机身的外露棱边全部做了R1以上的圆角处理，完全符合儿童玩具的安全规范，不会划伤小朋友的手部皮肤。
