DPK1-1型螺纹安装式熔断器座结构设计

在低压配电、工业控制设备、小型机电装置的电路回路里，过流保护是保障设备运行安全、避免线路烧损的核心环节，这款DPK1-1型保险丝座就是适配小规格管状熔断器的安装承载部件，主要承担回路过流时的熔断分断承载、熔断器固定、电路导通衔接的作用，常见于机床控制回路、小型电源模块、户外低压配电装置、民用机电设备的供电支路中，用来匹配对应额定电流的玻璃管或陶瓷管保险丝，当回路电流超过熔断阈值时，内部保险丝熔断切断电路，避免后端元器件因过流烧毁。

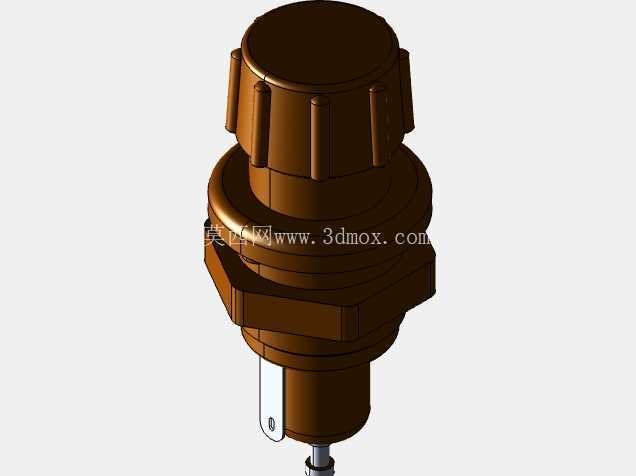

从结构设计逻辑来看，这款保险丝座采用了全绝缘外壳加内嵌导电件的结构形式，整体为同轴回转体布局，顶部的旋钮帽做了周向均匀分布的竖向防滑凸棱，方便操作人员徒手旋拧更换保险丝，不需要额外借助工具就能完成熔断件的更换操作，旋钮帽和主体基座之间采用细牙螺纹配合，旋合到位后能形成可靠的密封贴合，避免日常使用中灰尘、飞溅的液体进入座体内部，影响导电接触性能。主体中部设计了外六角的安装定位台，这个结构一方面是在面板安装时提供扳手拧动的受力位，方便将座体锁紧在设备面板上，另一方面也能作为安装限位面，控制座体旋入面板的深度，保证安装后外露部分的尺寸统一。六角台下方是带外螺纹的安装柱，配套锁紧螺母就能将整个保险丝座固定在厚度适配的设备面板、安装板上，安装柱的直径和螺纹规格匹配常规面板开孔尺寸，不需要额外做定制化开孔就能适配大部分通用设备的安装位。

座体最下方伸出的两个导电插脚是电路连接端，采用镀锡铜质材料，导电性能稳定，抗氧化能力强，插脚的厚度和宽度适配常规的快接端子，接线时不需要焊接，直接压接对应规格的冷压端子就能完成接线，装配效率更高。内部的导电腔体尺寸严格匹配对应规格的管状保险丝，两端的导电弹片采用弹性铜材冲压成型，能保证保险丝装入后两端接触压力充足，不会因为设备运行中的振动出现接触不良、打火的问题，弹片的接触位置做了圆弧过渡处理，避免装入保险丝时刮伤保险丝端帽的金属镀层，长期使用也不会出现接触电阻过大的问题。

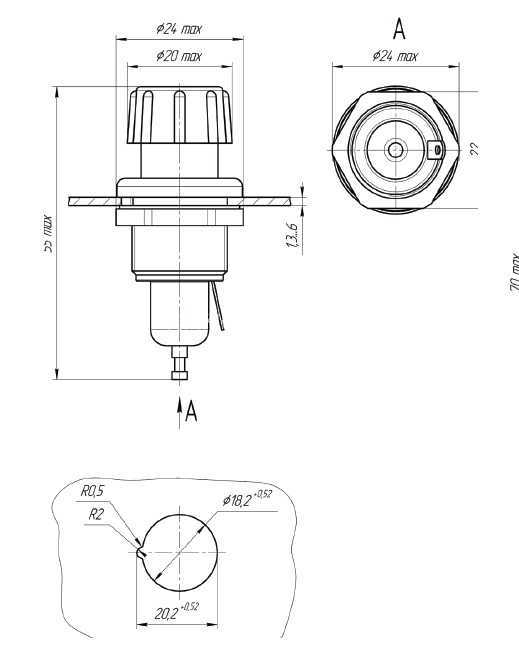

从安装边界尺寸来看，这款保险丝座的整体最大外径适配常规12mm左右的面板开孔，安装后顶部旋钮帽高出面板的高度控制在合理范围，不会因为突出过多影响设备面板的整体布局，也不会在设备搬运、操作过程中被意外刮碰导致旋钮松动。座体在面板后方的伸入长度经过优化，不会占用过多设备内部的布线空间，对于内部空间紧凑的小型控制设备、电源模块来说，这个尺寸设计能有效降低安装空间的要求，适配更多紧凑布局的设备场景。

在实际使用场景中，这款保险丝座的绝缘外壳采用耐温绝缘材料注塑成型，能承受保险丝熔断时产生的瞬时高温，不会因为单次熔断就出现外壳开裂、碳化的问题，材料的抗老化性能也能满足工业环境下长期使用的要求，在-20℃到85℃的工作环境温度范围内都能保持结构强度和绝缘性能稳定。不同于引线式的保险丝座，这种面板安装式的结构能将保险丝的更换位置布置在设备操作面板上，操作人员不需要打开设备外壳就能完成保险丝的更换，日常维护的便捷性更高，同时外露的旋钮帽可以根据设备的整体配色做颜色调整，和设备面板的视觉风格保持统一。

设计过程中针对常见的保险丝座接触不良、密封性能差、旋拧打滑等问题做了针对性优化，防滑凸棱的高度和间距经过多次调整，既保证徒手旋拧时有足够的摩擦力，又不会因为凸棱过于尖锐划伤操作人员的手部；螺纹配合的公差控制在合理范围，既不会因为公差过小导致旋拧卡滞，也不会因为公差过大出现配合松动、密封失效的问题；内部导电弹片的弹力经过测算，既能保证接触可靠，又不会因为弹力过大导致装入保险丝时需要过大的按压力，提升更换操作的手感。对于结构设计人员来说，这款模型的结构细节完整还原了实际产品的装配关系，在做设备面板布局、电气系统布线设计时，可以直接参考模型的安装尺寸预留开孔和操作空间，避免后期装配时出现干涉问题；对于三维建模学习者来说，这个模型的回转体加局部特征的结构形式，也能作为练习螺纹建模、阵列特征、装配配合的典型案例，掌握这类电气配件的建模思路和结构设计逻辑。
