多针矩形电连接器插座结构设计

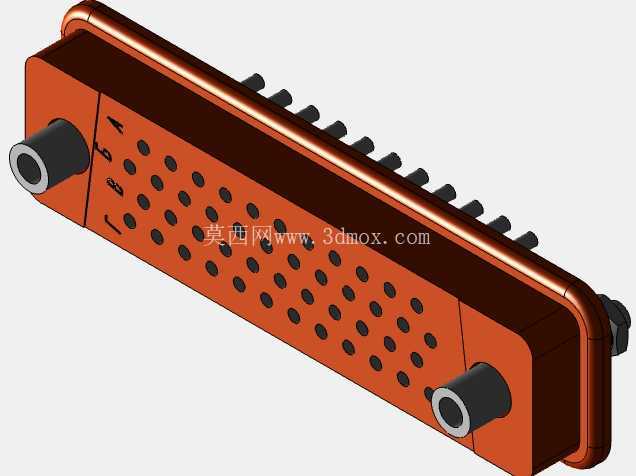

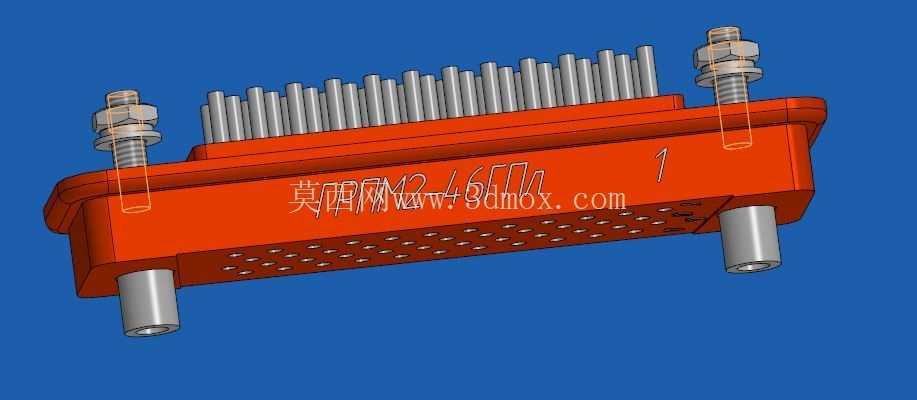

　　接触件采用高密度排布设计，46个插针沿壳体长度方向等距排列，针间距经过严格核算，既保证单位面积内的信号通路数量，又预留足够的爬电距离，避免相邻针脚之间出现高压击穿、信号串扰的问题，每个插针尾部可直接焊接导线或者压接接线端子，适配不同规格的信号线缆接入需求。壳体采用压铸工艺成型，整体为矩形结构，外壳表面做了氧化防护处理，既具备足够的结构强度抵抗安装过程中的外力磕碰，也能在潮湿、盐雾的环境中延缓壳体锈蚀速度，壳体侧面刻印的定位标识，可帮助装配人员快速确认插针序号，避免接线过程中出现针脚错位的问题。这款多针矩形电连接器插座，主要面向工业控制、航空机载、通讯机柜内部的板间或线缆间信号互联场景，在强振动、温差波动大的工业现场环境中，承担多路低频信号的稳定传输功能，区别于民用消费级接插件，其结构设计优先保障连接可靠性与接触稳定性，避免设备运行过程中出现信号瞬断、接触电阻超差的问题。从实际使用场景来看，这类连接器常被安装在设备机箱的安装面板上，通过两端的固定螺栓实现与面板的刚性连接，配套的插头插入后可通过螺栓上的锁紧螺母完成锁合，即便设备处于持续振动的工况下，也不会出现接插件松脱的情况。

　　设计阶段首先明确了安装边界尺寸，壳体长度方向适配标准机箱面板的安装开孔间距，两端伸出的定位柱直径与面板上的定位孔做间隙配合，装配时可先通过定位柱完成插座的预定位，再拧紧两端的固定螺栓，降低现场装配的对位难度。插针的伸出长度经过反复校核，既保证插头插入后每根插针都能与对应插孔完全啮合，接触深度满足载流要求，又不会因为插针过长导致装配时出现针脚弯折、相邻针脚短路的隐患。壳体内部的插针固定基座采用绝缘耐温材料注塑成型，每根插针与基座之间为过盈压装配合，可承受一定的轴向拉脱力，避免接线拉扯过程中出现插针松动退针的问题。

　　两端的固定螺栓采用不锈钢材质加工，螺栓与壳体之间设置有绝缘衬套，避免螺栓与内部插针之间出现导电连通的问题，螺栓上配套的锁紧螺母在插头对接完成后拧紧，可给对接面提供持续的正压力，保证插头与插座的密封垫圈充分压缩，阻挡粉尘、水汽从对接缝隙进入接插件内部。在实际选型适配过程中，这类连接器可兼容同规格的插头产品，接触件的载流能力满足常规工业控制信号的传输要求，不需要额外做信号放大处理即可直接接入控制回路。建模过程中对所有配合尺寸都做了公差预留，比如插针的直径公差、定位柱的尺寸公差、安装孔的位置公差，都按照实际机加工与压铸工艺的精度范围设置，确保模型导出后可直接用于生产开模验证，不需要再做大幅度的尺寸调整。

　　壳体表面的加强筋结构沿着长度方向布置，在不增加壳体整体壁厚的前提下提升了壳体的抗弯折强度，即便是安装时螺栓拧紧力矩超过标准值，也不会出现壳体开裂、变形的问题。对接面的平整度要求控制在合理范围内，保证对接后密封件能完全贴合，不会出现局部缝隙导致防护等级不达标的情况。从三维建模的细节来看，每个插针的端部倒角、壳体上的安装沉孔、螺栓上的螺纹细节都做了还原，结构工程师在做整机设备的装配干涉检查时，可直接将该模型导入装配体，验证插座与周边元器件、机箱面板、线缆走向的空间间隙，避免实际生产装配时出现空间干涉、无法安装的问题。
