多针矩形电连接器插座结构设计

　　这款多针矩形电连接器插座，主要面向高密度电气信号互联场景设计，常见于航空机载设备、工业测控机柜、轨道交通车载电气单元这类需要同时传输多路弱信号或小功率供电的场合，区别于民用消费级接插件，这类工业级接插件需要在振动、温变、存在一定油污粉尘的工况下保持稳定的接触可靠性，避免信号中断或接触电阻波动带来的设备故障。从结构上看，主体基座采用耐高温绝缘工程塑料压铸成型，基座上按照等间距矩阵排布了数十根插针接触件，每根插针尾部预留了焊线或压接端，可对应连接不同线径的导线，插针与基座之间采用过盈配合加局部封胶的固定方式，避免长期振动下插针出现松退、歪斜的问题。

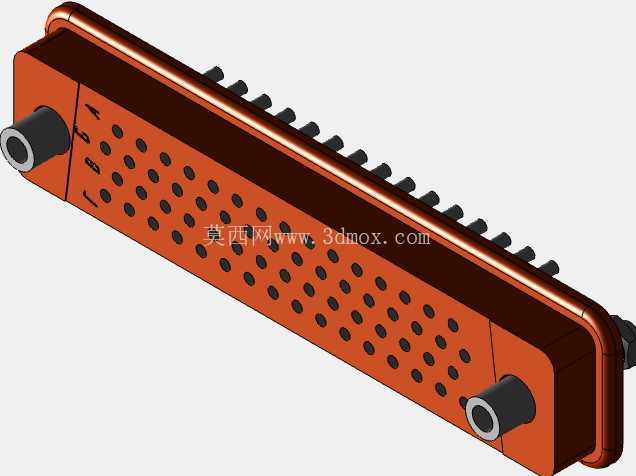

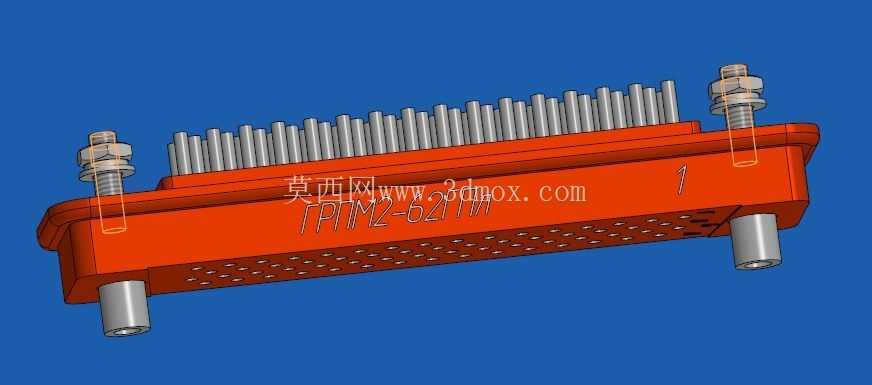

　　基座两侧设计了带锁紧螺栓的安装导向结构，下端的两个圆柱形导向销可以在对接时先插入插头对应的导向孔内，完成粗定位，避免插针在对接过程中出现顶弯、错位的问题，两侧的螺栓结构在对接完成后可以通过旋紧实现插头与插座的刚性锁紧，即使设备处于持续振动的工况下，也不会出现接插件松脱的情况。设计过程中首先需要确定插针的中心距，既要保证足够的绝缘间隙避免相邻插针之间出现爬电、击穿问题，又要尽可能压缩整体体积，满足设备内部紧凑的安装空间要求，插针的伸出长度经过反复校核，既要保证对接时接触深度足够，满足接触电阻和抗拉力要求，又不能过长导致插针在未对接状态下容易受外力弯折。

　　基座的安装法兰上预留了对应的固定孔位，可以通过螺钉直接固定在设备面板或者安装支架上，安装边界需要考虑对接时的操作空间，尤其是两侧锁紧螺栓的扳手操作空间，避免安装后无法完成锁紧操作。基座表面的点阵小孔是压铸成型时的工艺孔，用于保证塑料基座成型时内部应力均匀，减少冷却过程中的翘曲变形，避免插针安装孔位出现偏移。接触件选用铜合金基材表面镀金处理，兼顾导电性能与抗腐蚀能力，在存在一定湿度、盐雾的环境下也能长期保持稳定的接触性能，避免氧化导致的接触不良。

　　这类接插件在选型时需要重点核对插针数量、针脚定义、安装孔位尺寸、对接后总高度，避免出现与配套插头不匹配、安装空间不足的问题，建模过程中需要重点保证插针位置度、导向销同轴度、安装孔位的尺寸公差，因为这些尺寸直接影响实际对接的顺畅度，哪怕单个插针出现0.1mm以上的位置偏差，都可能导致对接时插针弯折，造成整个接插件报废。另外基座的壁厚设计也需要兼顾强度与成型工艺，壁厚过薄容易在安装锁紧时出现开裂，壁厚过厚则会导致成型时出现缩痕、内部气孔，影响绝缘性能与结构强度，两侧的锁紧螺栓采用浮动安装设计，可以在小范围内补偿安装面的平面度误差，避免螺栓锁紧时出现别劲的问题。
