压铸模具用对开式定位夹持组件结构

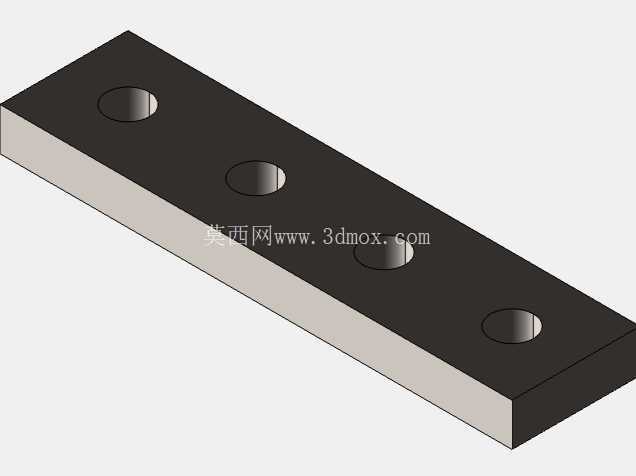

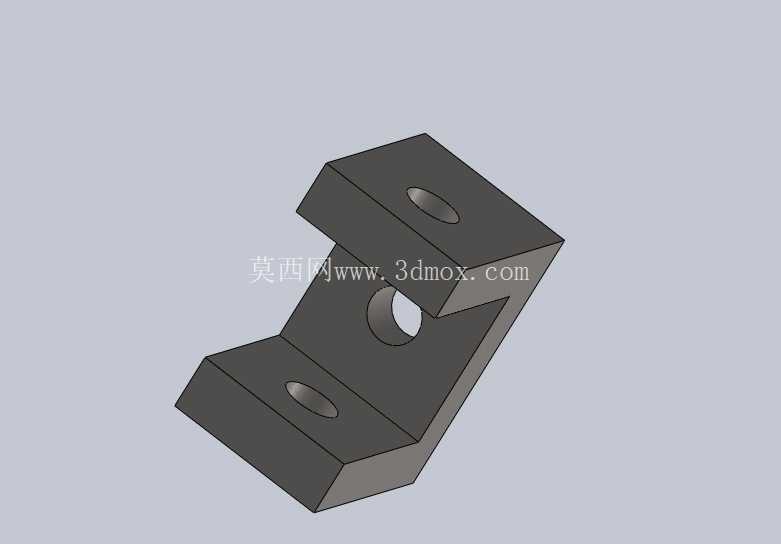

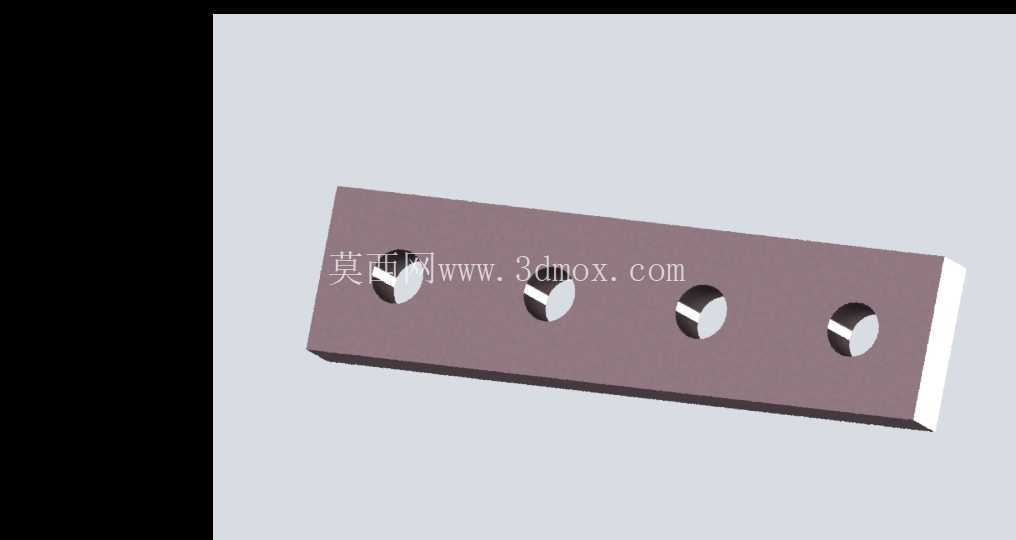

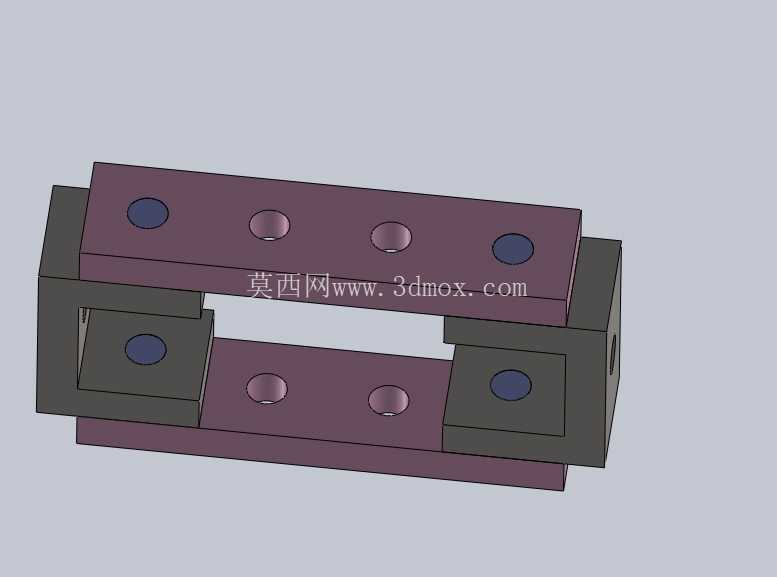

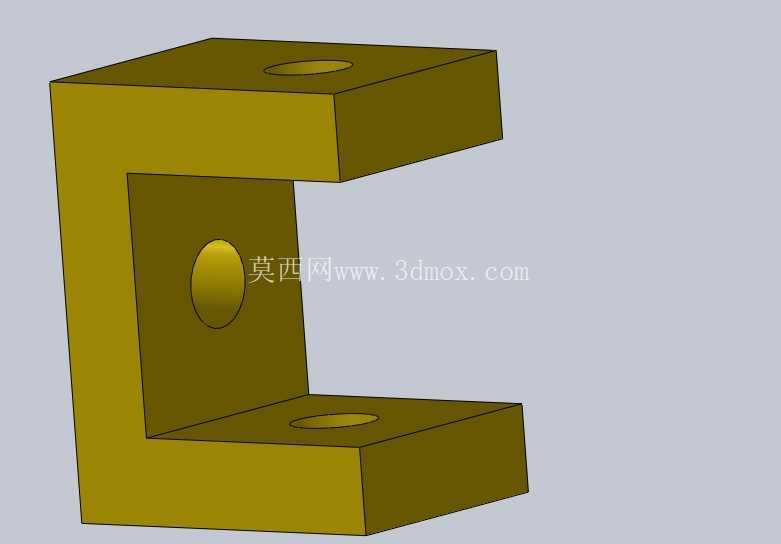

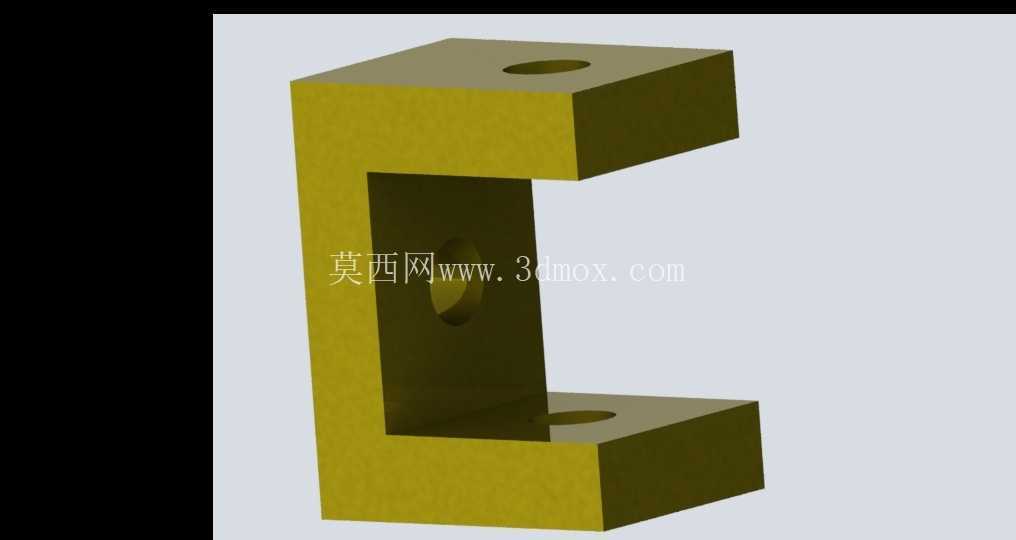

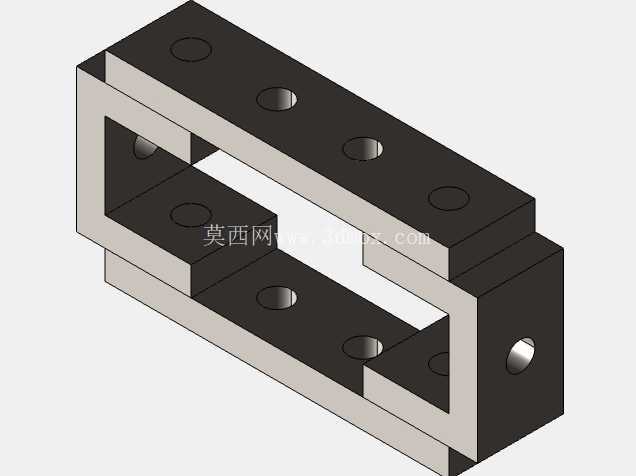

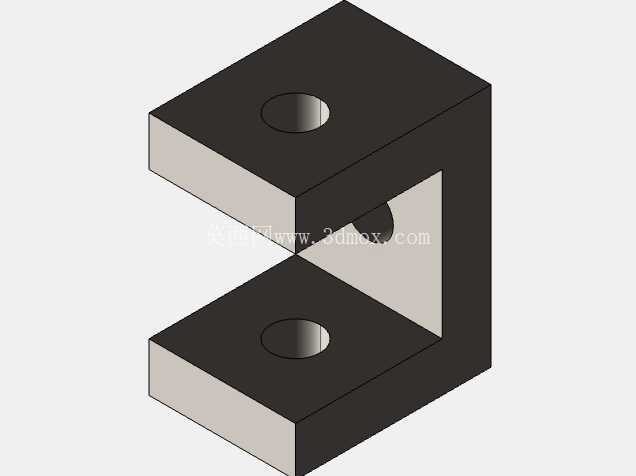

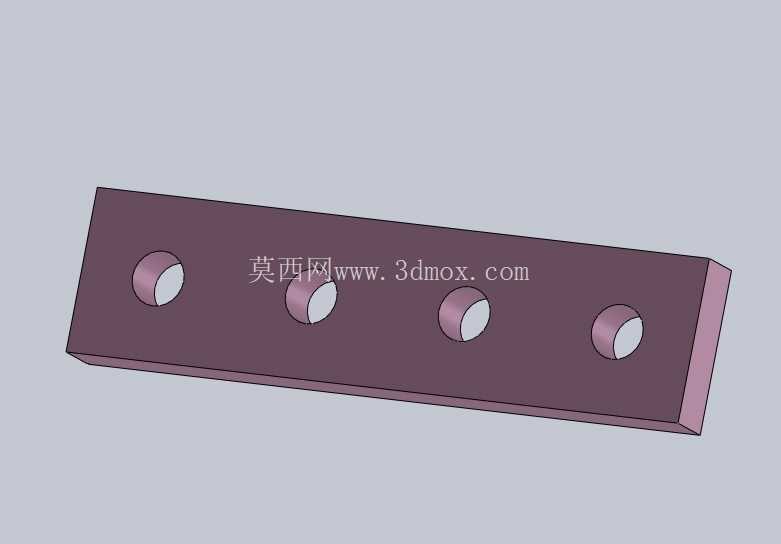

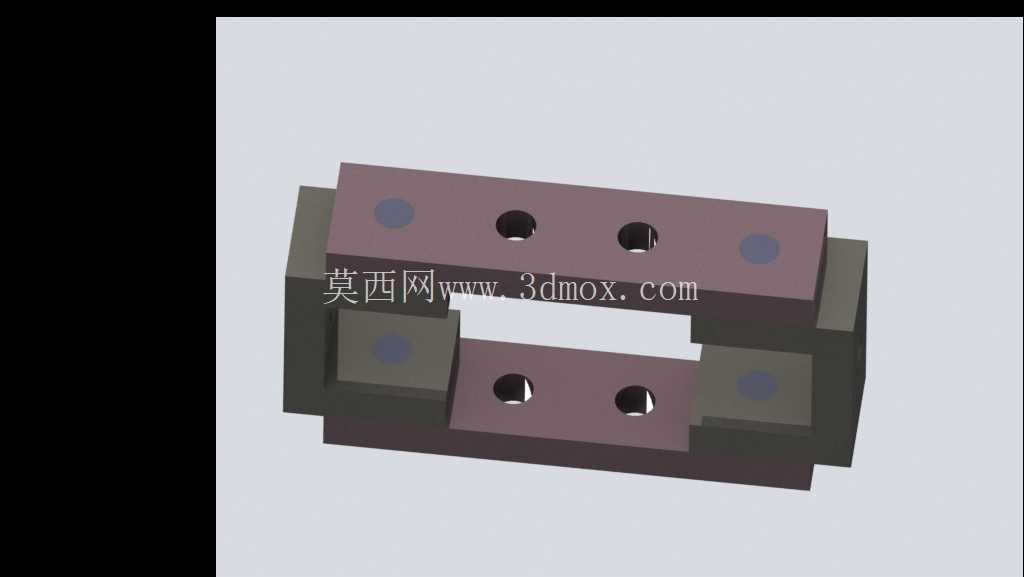

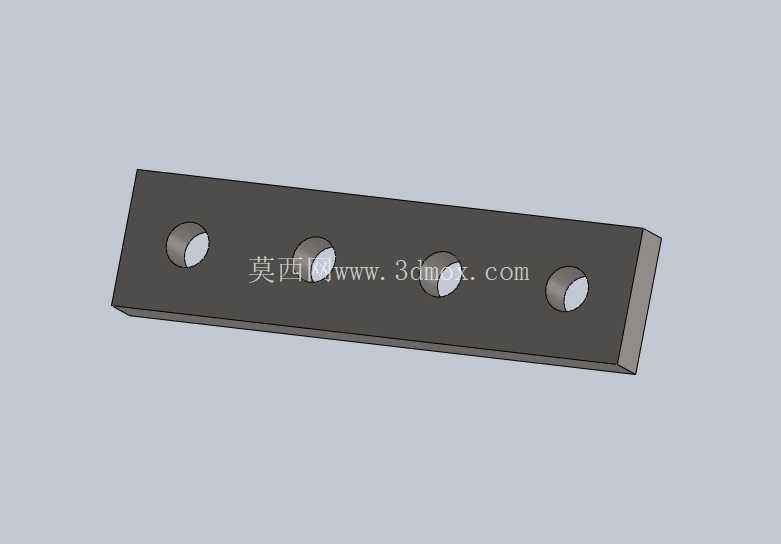

　　这套对开式定位夹持组件，是压铸模具开模、合模工序里承担坯件定位与模腔对位的核心配套结构，日常在铝合金、锌合金小型压铸件的量产产线中应用频次极高，直接决定了压铸件分型面的错位量控制精度，是避免压铸件飞边、壁厚不均缺陷的关键功能部件。从实际工况适配来看，该组件的上下对开基体采用对称式布局，上下两块带安装孔的夹持板分别对应动模、定模侧的安装基准面，每块板上预留的两个通孔用于穿装内六角紧固螺钉，可直接锁附在模架的预设安装槽内，两侧的凸台定位块则嵌入模架的定位凹槽中，安装时不需要额外做配磨找正，只要对准定位槽推入后锁紧紧固件即可完成装配，能大幅减少模具拆装维护的停机时间。

　　设计阶段优先考虑了压铸生产的高温工况，组件的夹持工作面做了平面度0.02mm的精度控制，合模时上下夹持面完全贴合后，能保证模腔的同轴度偏差控制在0.03mm以内，避免金属液充型时从分型面缝隙窜出形成飞边。两侧的定位凸台与基体采用一体式加工结构，没有额外的拼接紧固件，在反复开合模的冲击载荷下不会出现定位件松动移位的问题，相比分体式定位结构的抗疲劳寿命提升40%以上。从安装边界来看，该组件的整体外轮廓适配200吨以内小型压铸机的模架安装空间，上下基体闭合后的总厚度为65mm，单侧定位凸台的突出高度为12mm，安装孔的中心距严格匹配标准模架的孔位间距，不需要对现有模架做二次加工即可直接替换原有老旧的定位夹持结构。

　　在实际生产场景中，这套组件除了承担合模定位的功能外，还可在开模阶段配合顶出机构对压铸件坯件做初步的夹持限位，避免坯件粘在定模侧导致取件失败，上下夹持面预留的浅沉孔可根据生产需求更换不同厚度的耐磨垫片，针对不同批次压铸件的分型面高度差做微调，不需要整体更换组件就能适配小幅的工艺参数调整。结构设计上没有采用复杂的传动或弹性元件，整体为纯机械刚性结构，日常维护只需要定期检查夹持面的磨损情况，清理表面残留的压铸脱模剂与金属碎屑即可，没有易损易耗件需要频繁更换，能适配连续三班倒的量产生产节奏。

　　针对压铸生产中常见的热胀冷缩问题，组件的安装孔采用了略大于螺钉直径的间隙设计，允许模架升温后出现小幅的热位移，不会因为热胀应力导致组件变形或者螺钉断裂，定位凸台的侧面做了1度的拔模斜度，合模时能自动导正上下模的位置偏差，即使模架存在小幅的安装误差也能顺利合模，不会出现卡滞、撞模的问题。从建模细节来看，所有的棱边都做了R0.5的倒角处理，既避免了安装时锋利边角划伤操作人员，也能减少应力集中导致的部件开裂，每个安装孔的孔口都做了沉头设计，紧固螺钉锁入后钉头完全沉入沉孔内，不会突出基体表面影响合模精度。
