立式双工位工件移栽定位机架结构

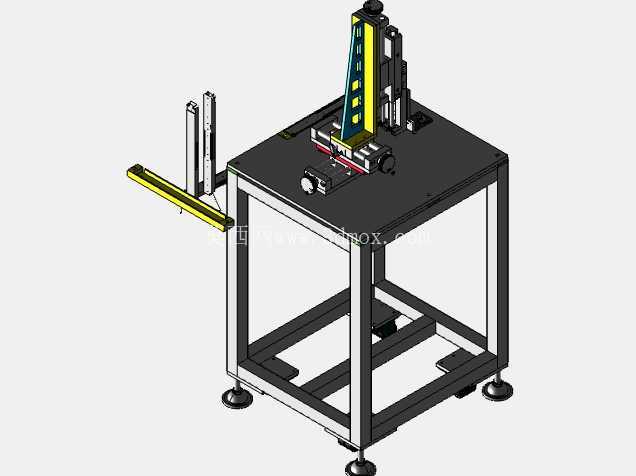

这套机架结构主要面向小型零部件加工、装配产线的工件中转定位场景，常见于3C电子小零件压装、五金小件检测工序的上下料衔接工位，替代人工完成工件在不同工序间的姿态调整与位置固定，减少人工取放件的对位误差，适配产线节拍在10-15秒每工位的连续作业需求。从结构布局来看，设备采用方管焊接的框架式底座作为承载主体，底部配置四个可调式防滑脚杯，可在地面不平整度≤5mm的车间环境下完成水平校准，单脚杯承重设计不低于80kg，整体机架静态承重冗余达到额定负载的2.5倍，避免长期运行出现框架形变。底座台面采用加厚钢板加工，平面度公差控制在0.1mm每平方米范围内，为上方的执行机构提供稳定的安装基准，台面预留的T型槽布局可兼容不同规格的执行组件安装，无需二次打孔加工即可完成工位调整。

台面上搭载的双轴立式升降模组搭配水平伸出的移栽臂，其中垂直方向的运动行程可根据工位高度差需求调整，常规配置下垂直行程覆盖200-350mm区间，水平移栽臂的伸出行程适配150-250mm的工位间距，运动末端预留的工装安装接口可搭配夹爪、真空吸盘等不同取料组件，适配重量在2kg以内的小型工件移栽作业。垂直模组侧边设置的拖链结构用于收纳动力线缆与气路管线，避免设备运行过程中管线出现拉扯、缠绕问题，拖链的弯曲半径匹配所选线缆的最小弯曲要求，长期往复运动下不会出现管线外皮磨损。设备的安装边界控制在长700mm、宽600mm、高1100mm的范围内，可直接嵌入现有产线的工位间隙中，无需对原有产线布局做大规模改动，机架侧面预留的电气安装板位置可集成电磁阀、IO模块等控制元件，减少外部布线的杂乱问题。

设计过程中优先考虑了运维便利性，框架的各个拼接面均采用标准化紧固件连接，无需专用焊接设备即可完成拆装重组，当产线产品换型需要调整工位高度时，仅需更换对应长度的模组安装立柱即可完成改造，改造成本仅为全新制作设备的30%左右。水平移栽臂的末端设置了硬限位块，避免运动超程造成机构碰撞，限位块采用聚氨酯缓冲材质，碰撞时的冲击力可被缓冲材料吸收60%以上，保护模组导轨不受刚性冲击损伤。机架底部的框架内部预留了充足的闲置空间，可放置工件料盒或者废料收集盒，充分利用设备的垂直空间，减少产线周边的零散物料堆放。

从实际使用的稳定性角度出发，整个设备的重心控制在底座中心100mm半径范围内，即使水平移栽臂完全伸出的状态下，设备的抗倾覆系数也达到1.8以上，无需额外打膨胀螺栓固定地面即可稳定运行，适合需要频繁调整产线布局的柔性生产车间。所有运动部件的润滑点均设置在易操作的位置，日常保养时无需拆开设备外罩即可完成注油维护，单台设备的日常保养时间不超过10分钟，不会占用过多的产线停线时间。台面下方设置的接屑盘可收集加工过程中产生的细小金属碎屑，避免碎屑掉落到地面或者模组导轨内部，延长运动部件的使用寿命。
