内燃机传动用连杆结构三维设计

在往复式内燃机的核心传动链路里，连杆是衔接活塞组与曲轴的关键受力构件，日常做动力传动方案校核、曲柄连杆机构建模时，这类零件的结构细节直接决定了整套动力单元的运行可靠性。从实际装机场景来看，小到通用小型汽油机、摩托车发动机，大到车用柴油动力、固定式工业内燃机，连杆的结构逻辑始终围绕交变载荷下的力传递需求设计，没有冗余的装饰性结构，每一处轮廓、倒角、截面变化都对应明确的受力与装配要求。

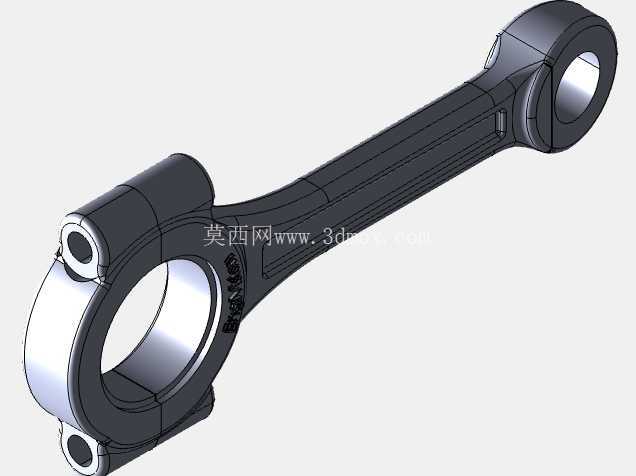

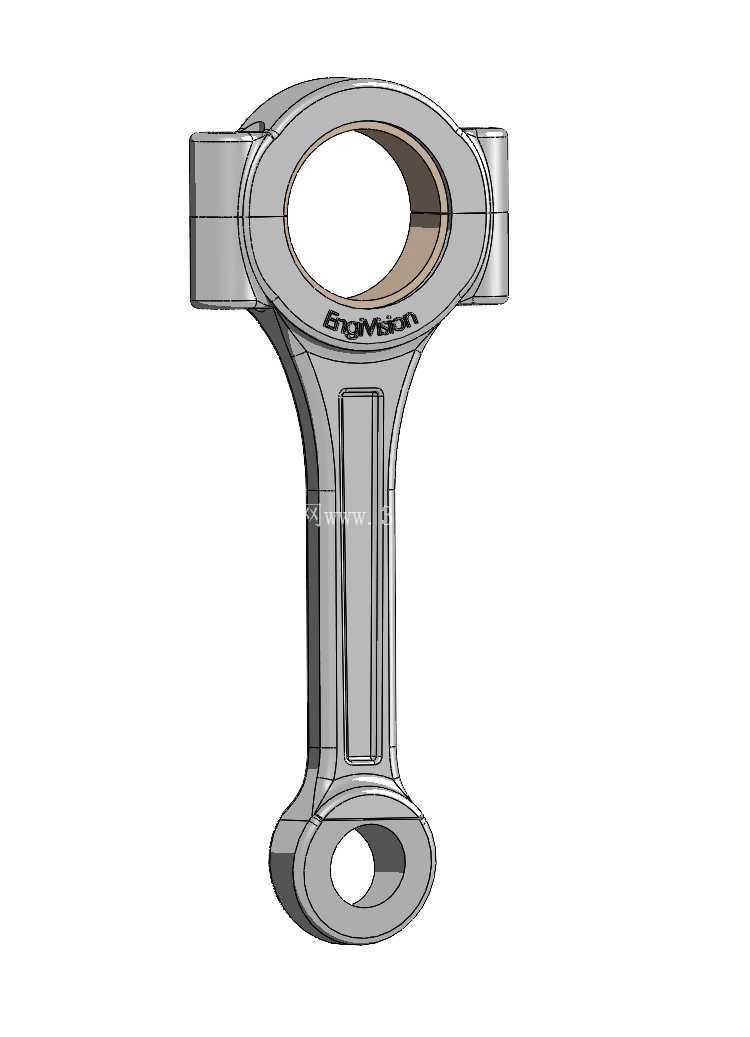

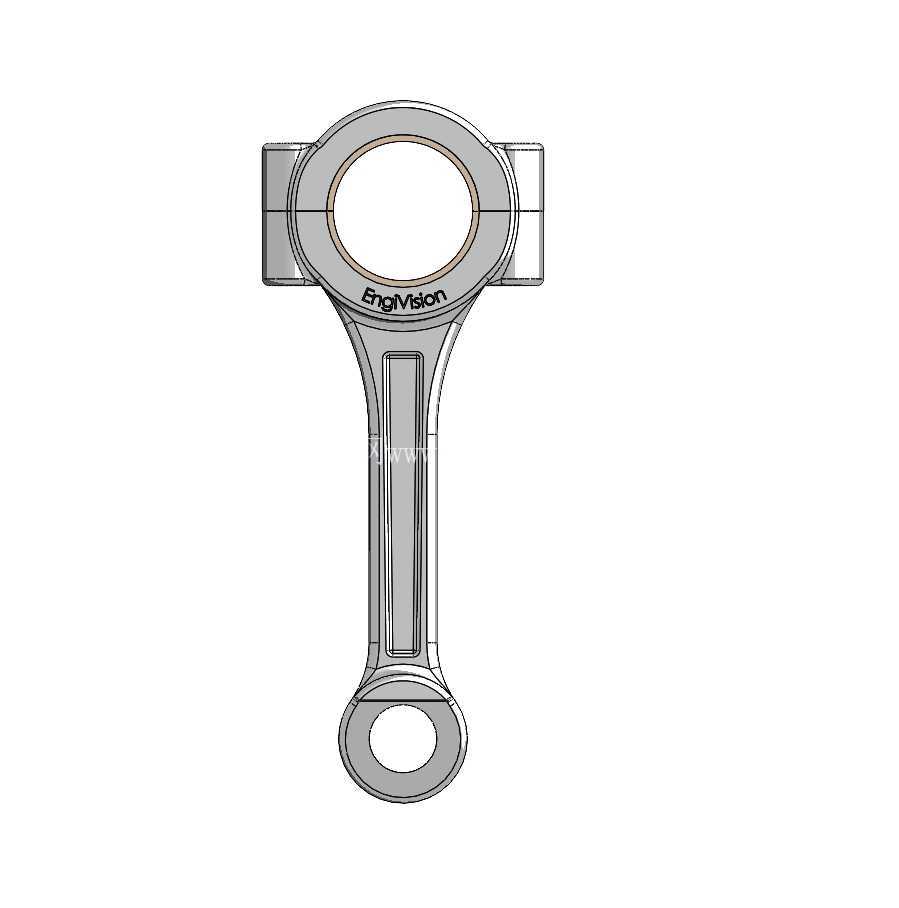

先从安装边界说起，这套连杆的大小端孔位是核心装配基准：大端采用剖分式结构设计，配套轴瓦安装位，用于和曲轴的连杆轴颈配合，剖分面的定位结构、螺栓过孔的位置精度，直接决定了装配后轴颈的同轴度，避免运行中出现偏磨烧瓦的故障；小端为整体式铜套压装孔，用于和活塞销配合，将活塞承受的燃气爆发压力传递到杆身，再驱动曲轴做旋转运动。杆身采用工字形截面设计，这是经过长期工程验证的最优截面形式——在相同截面积下，工字形截面的抗弯、抗扭截面模量远大于矩形或圆形截面，能在满足强度要求的前提下最大限度降低零件自重，减少曲轴旋转时的往复惯性力，这对高转速内燃机的动平衡控制尤为重要。

做这类零件的三维建模时，首先要锁定大小端的中心距，这个尺寸是内燃机冲程参数的核心匹配项，中心距的公差带直接影响活塞的上止点、下止点位置，进而影响整机压缩比，建模时不能随意改动。大端的剖分面通常采用斜切口或平切口设计，对应不同排量的动力需求：平切口结构加工简单、刚性好，多用于中小功率汽油机；斜切口能在相同连杆轴颈直径下减小大端的横向轮廓尺寸，方便从气缸体内拆装，多用于大扭矩柴油机。这套模型的大端两侧设计有对称的螺栓凸台，凸台的高度、螺栓孔的沉头深度都要和配套连杆螺栓的尺寸匹配，避免装配时出现螺栓干涉、锁紧力矩不足的问题。

从功能特性来看，连杆在运行中要承受三类交变载荷：一是活塞传递的燃气爆发压力，属于周期性冲击载荷；二是活塞往复运动产生的惯性力，随转速升高呈平方级增长；三是曲轴旋转带动连杆摆动产生的离心力，会让杆身承受附加的弯曲力矩。所以建模时所有的截面过渡处都做了大圆角处理，避免应力集中——尤其是大小端和杆身的衔接位置，是应力集中的高发区，圆角半径过小很容易在交变载荷下出现疲劳裂纹，最终导致连杆断裂的恶性故障。杆身表面的标识区域是生产环节的零件编号、分组标记位，用于装机时和活塞、曲轴的重量分组匹配，保证同一台发动机内的各缸连杆重量差控制在允许范围内，降低运行振动。

实际选型或改型设计时，还要注意连杆的运动干涉边界：当活塞运行到上止点、下止点位置时，连杆大端不能和曲轴箱内壁、平衡块发生刮碰，小端不能和活塞销座的内侧凸台干涉，摆动过程中杆身不能和气缸套下沿产生摩擦。这套模型的小端顶部、大端侧面都做了对应的避空倒角，就是为了适配这些运动边界。另外，大端的轴瓦定位槽、小端的铜套油孔位置也不能忽略，油孔要和杆身的润滑油道对齐，保证压力机油能顺利输送到活塞销位置，实现运动副的润滑冷却，很多新手建模时容易漏掉油道结构，导致后续做运动仿真、装配校核时出现原理性错误。

从设计思路上看，这类连杆的结构没有太多花哨的创新，所有结构都服务于“可靠传力、轻量化、易装配”三个核心目标：工字形杆身平衡强度与重量，剖分式大端满足曲轴装配需求，大小端的油槽、倒角、定位结构都是为了长期运行的可靠性。做三维建模时，不能只画外观轮廓，要把每一处结构的工程意义考虑进去，比如螺栓凸台的加强筋是为了提高螺栓锁紧时的局部刚性，避免大端变形；杆身的拔模斜度是为了满足锻造工艺的脱模需求，这些细节都是区分“外观模型”和“可用于生产的工程模型”的关键。
