AmassLFB50-F大电流防水连接器结构

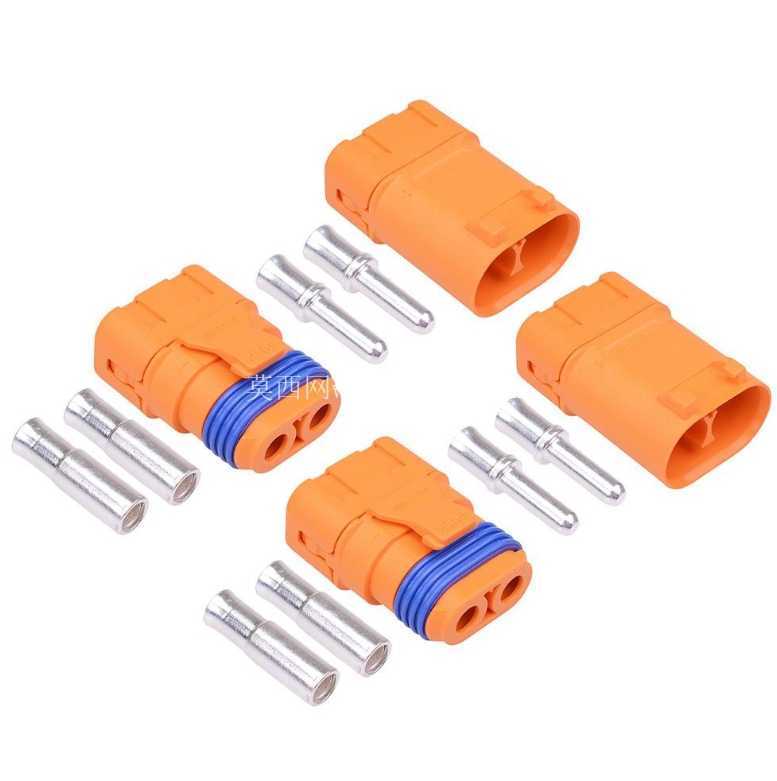

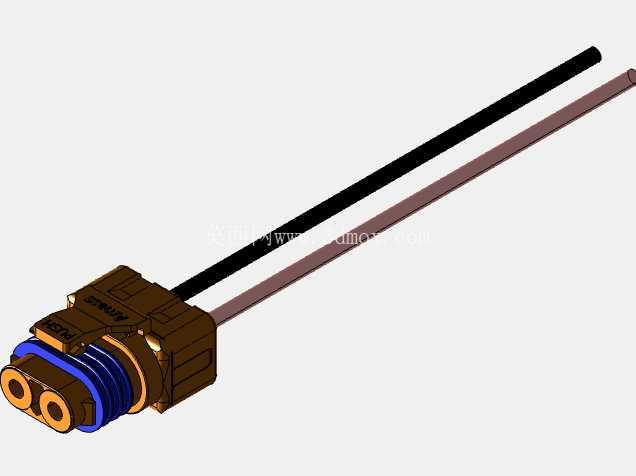

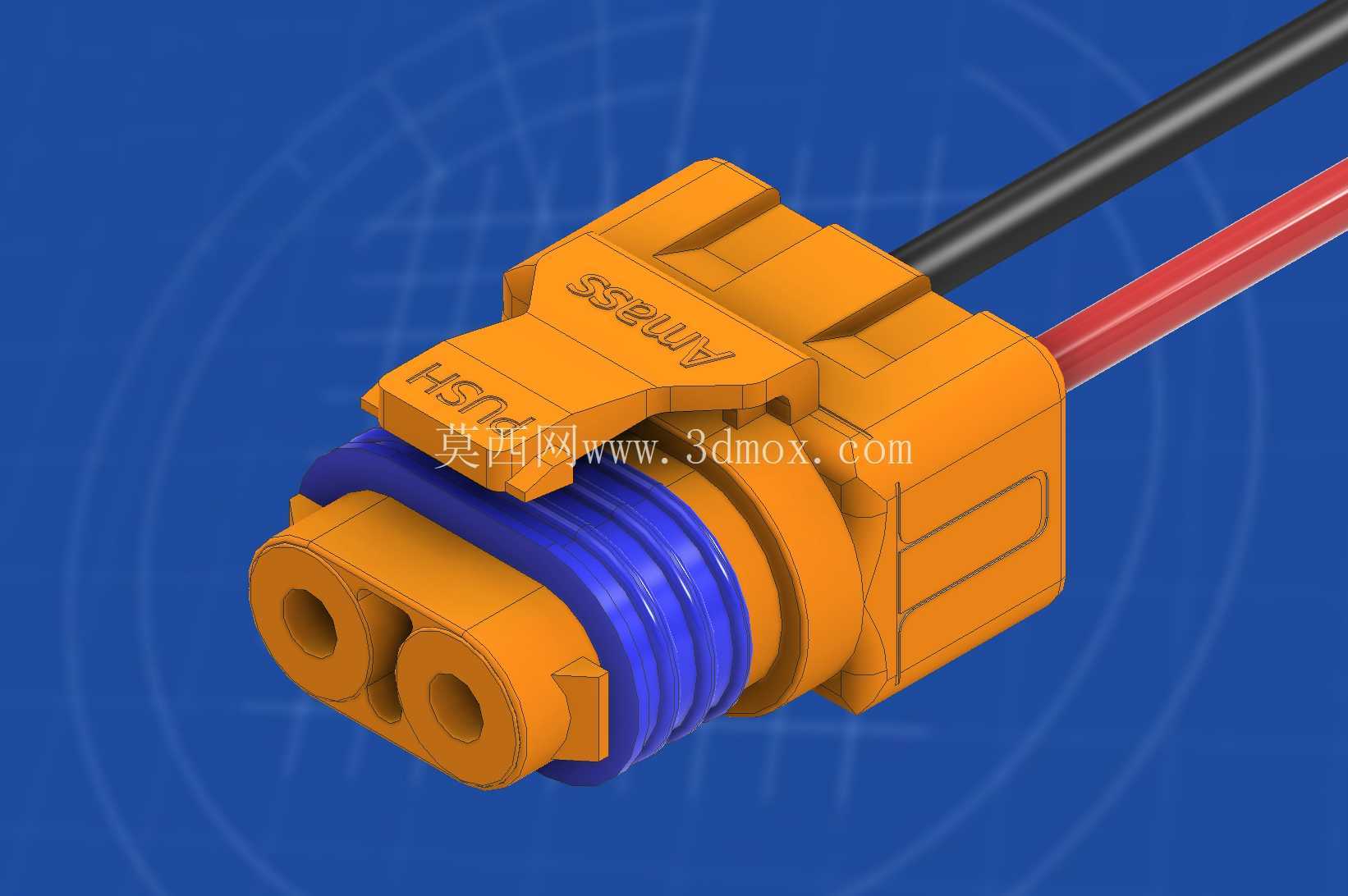

　　这款两芯大电流连接器在动力线束连接场景中应用十分广泛，常见于电动代步车、低速电动车、储能设备的动力回路接线端，也可用于工业自动化设备内部的大电流供电线路接驳，替代传统的螺栓压接端子，解决现场接线效率低、接插后无防松、防护等级不足的问题。从结构设计来看，主体采用橙色阻燃绝缘壳体，前端设置双孔插合腔，适配对应规格的公端插针，插合面外侧环绕多层蓝色硅胶密封圈，插合到位后密封圈会被公端壳体挤压填充配合间隙，实现IP65级别的防护效果，可阻挡日常使用中的溅水、粉尘进入接插接触面，避免接触电阻升高引发的发热问题。

　　壳体顶部设置带防滑纹理的按压锁扣，锁扣表面模压标识方便操作人员识别按压位置，插合时锁扣会自动卡入公端壳体的卡槽内，防止设备运行过程中受振动拉扯出现松脱断电的情况，拆卸时只需按下锁扣即可直接拔出，无需额外工具，兼顾连接可靠性与维护便捷性。尾部设计为线束穿入结构，可适配对应线径的动力线缆，线缆穿入后通过尾部的压接结构与内部插针实现导通，壳体尾部与线缆之间可通过热缩管或者配套的防水尾帽实现密封，避免线缆与壳体衔接处出现应力弯折导致线芯断裂。

　　从安装边界来看，这款连接器的插合端外径适配常规两芯动力接插件的安装开孔，不需要额外修改设备面板的开孔尺寸，即可直接替换同规格的老旧接插件；整体轴向长度在插合后不会占用过多设备内部空间，适合在布局紧凑的电池仓、控制器仓内使用。建模过程中严格还原了壳体的拔模角度，所有卡扣的配合间隙按照实际注塑件的公差要求设置，密封圈的压缩量控制在合理区间，既保证密封效果又不会导致插合力过大；插合腔内部的定位筋结构完全复刻实物，可防止公母端插反，避免接插错误导致的电源短路问题。壳体外侧的加强筋布局经过优化，在壁厚均匀的前提下提升了壳体的抗挤压能力，即使受到外力磕碰也不容易出现开裂损坏；锁扣的厚度与弹性形变行程经过反复校核，保证按压手感适中，多次插拔后不会出现塑料疲劳断裂的问题。在实际选型应用中，这款连接器可承载50A级别的持续电流，接触电阻低于0.5毫欧，大电流工况下温升控制在安全范围内，适合持续供电的动力回路使用；接插寿命可达千次以上，满足设备日常维护中反复插拔的需求。

　　不同于普通的信号接插件，这款动力连接器的插针采用铜质镀银工艺，降低接触电阻的同时提升抗氧化能力，长期在户外环境使用也不会出现接触面氧化导致的导通不良问题；绝缘壳体采用耐温阻燃材质，可在-20℃到80℃的环境温度范围内正常工作，适配大部分户外工业设备与电动载具的使用环境。建模时对所有的圆角、倒角细节都做了还原，没有出现尖锐棱角，符合注塑件的生产工艺要求，导出的模型可直接用于设备的线束布局干涉检查，也可作为接插件选型时的装配参考，帮助结构工程师在设计阶段就确认接插件的安装空间，避免后期打样时出现装配干涉、插合空间不足的问题。
