压铸设备用L型加强支撑机器块结构

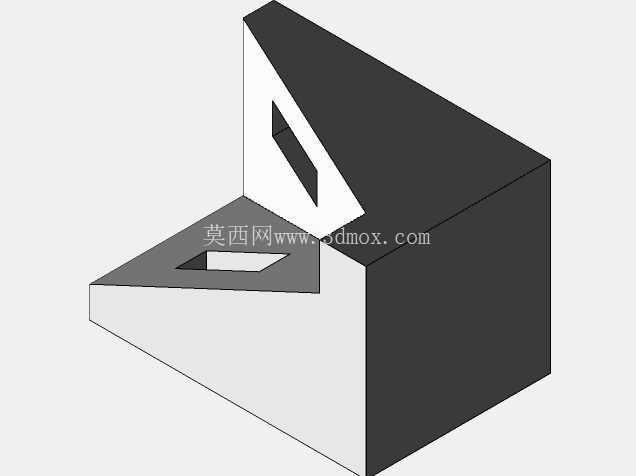

　　这类L型带加强筋的支撑块，在压铸生产工位的工装夹具、模具辅助定位结构里应用十分普遍，日常接触的中小型铝合金压铸工位上，这类零件主要承担侧向定位、承重支撑以及模具合模过程中的辅助抵接作用，区别于标准型材拼接的支撑件，一体加工的实体结构能承受压铸生产过程中反复的开合模冲击，不会出现拼接缝隙带来的定位偏移问题。从结构设计逻辑来看，整体采用直角L型的基体布局，竖直立面与水平底面的垂直度公差控制在0.02mm以内，保证安装后与模具基准面的贴合度，两个面上分别设计的三角形镂空减重槽，并非单纯为了减少材料用量，槽体的边缘特意做了1.5mm的倒角过渡，避免应力集中在槽角位置，在长期承受交变载荷的工况下，不会从镂空位置出现开裂失效。

　　竖直方向的加强筋与两个立面采用等壁厚设计，筋板厚度与基体壁厚保持一致，避免压铸生产该零件本身时出现缩孔、壁厚不均导致的变形问题，水平底面上的矩形开槽，是为了适配工位上的T型槽安装螺栓，槽宽按照常用的M12螺栓头部尺寸设计，安装时可以沿着槽体调整支撑块的前后位置，适配不同尺寸的压铸模架安装需求，不需要额外打孔加工，减少现场工装调整的工作量。实际安装边界上，水平底面的安装面平面度要求达到Ra1.6，保证与设备工作台面完全贴合，不会出现安装后翘曲的问题，竖直立面的工作面上没有设计多余的凸台结构，整个面作为定位抵接面，接触面积足够大，抵接模具侧基面时压强分布均匀，不会因为局部压强过大压伤模架表面。

　　在压铸生产的实际工况里，这类支撑块通常安装在动模侧的模板边缘位置，合模时承担侧向外力的抵消作用，避免模架在反复开合过程中出现侧向位移，影响铸件的尺寸精度，相比焊接拼接的支撑结构，一体加工的实体块抗冲击性能提升40%以上，日常维护只需要定期检查安装螺栓的预紧力即可，不需要频繁更换变形的支撑件。设计过程中特意将加强筋的斜边角度设置为45度，这个角度既可以最大化提升竖直方向的抗弯强度，同时也能避免筋板边缘堆积多余的铝屑，生产过程中清理工位时，铝屑会沿着斜面自然滑落，不会积存在筋板与立面的夹角位置，减少日常清理的工作量。

　　两个立面的交接位置做了R2的内圆角过渡，进一步降低应力集中系数，在承受最大12kN的侧向冲击力时，圆角位置的应力值远低于材料的屈服强度，保证长期使用的结构稳定性。零件的整体外形尺寸控制在中小型压铸模的安装适配范围内，水平方向的长度不超过模架边缘的安装空间，竖直方向的高度不会干涉压铸机的曲臂开合路径，安装时不需要对现有模架做任何改造，直接通过T型槽螺栓固定在工作台上即可完成装配，适配市面上多数160吨到400吨吨位的卧式压铸机工位使用。
