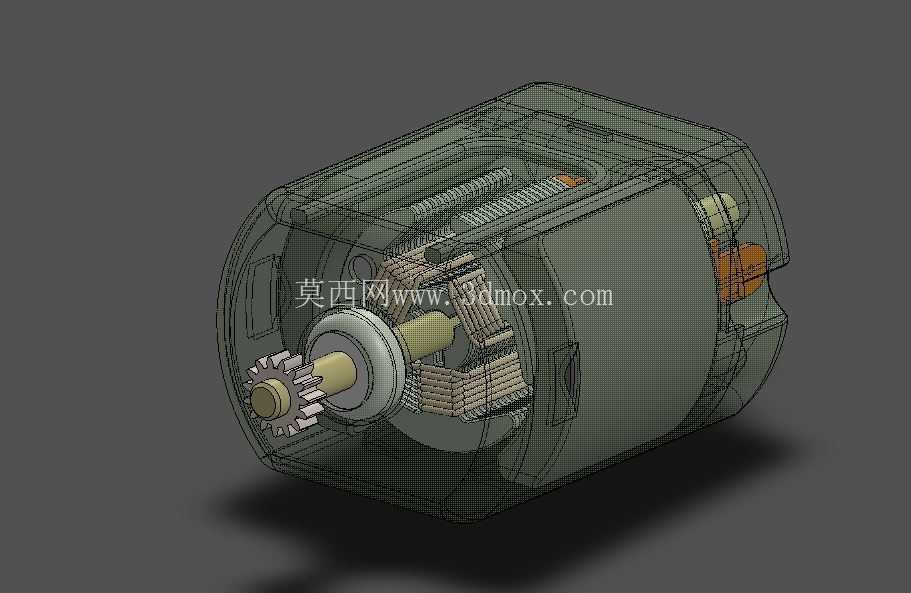

带内部结构展示的可转动直流电机装配体

　　从实际功能来看，这套结构完整还原了直流电机的能量转换逻辑：通电后电刷与换向器持续接触，为转子绕组提供换向电流，让转子在定子产生的固定磁场中持续受电磁力作用旋转，最终通过输出轴端的齿轮将扭矩传递给外接负载，整套结构没有做多余的简化，所有参与运动、配合的零件都完整保留，能直接用来做运动仿真，验证不同负载下的干涉情况，也能给新入行的结构工程师做原理演示，比平面原理图的认知效率高很多。这套直流电机装配结构，在小型动力输出场景里的适配性非常广，从民用小家电的动力单元、小型自动化设备的进给驱动，到玩具模型的动力源、便携电动工具的核心输出部件，都能见到同结构电机的身影。日常选型过程中，很多工程师只会关注电机的外径、额定转速、输出扭矩这些表层参数，往往忽略内部结构配合对实际运行稳定性的影响，这套完整的内部结构装配，刚好能给结构设计人员提供非常具象的参考。

　　设计思路上完全遵循量产微小型直流电机的工程逻辑，没有做概念化的夸张设计：定子部分采用永磁体贴装在外壳内壁的结构，既保证磁场分布均匀，又能充分利用外壳内部的径向空间，压缩整体外径尺寸；转子部分的绕组排布、换向器的安装位置都和实际量产件保持一致，输出轴和转子铁芯、换向器、输出齿轮的配合都采用过盈加定位台阶的形式，避免高速旋转时出现零件窜动；电刷部分采用弹性压合结构，保证长期运行过程中电刷磨损后依然能和换向器保持可靠接触，减少接触不良导致的打火、动力中断问题；外壳采用分体扣合结构，端盖和主壳体之间设置定位止口，装配时不需要额外调整同轴度，能有效降低量产时的装配难度，输出轴端伸出位置设置轴套限位，既可以减少轴的径向窜动，又能阻挡内部的碳粉泄漏到外接传动结构里。从安装边界来看，这套电机的主体为圆柱形结构，主壳体外径是微小型动力场景里的通用尺寸，输出轴伸出端的齿轮模数、齿数都适配常规的小模数传动齿轮组，安装时可以通过外壳的圆柱面做径向定位，端盖位置预留的安装卡点可以直接卡在设备预设的安装槽内，不需要额外设计复杂的固定支架，轴向尺寸也控制得非常紧凑，不会占用过多的设备内部空间，对于内部空间紧张的小型便携设备来说，这种尺寸边界的适配性很强。

　　做结构设计的时候，很多工程师容易在电机选型阶段踩坑，比如只看扭矩参数忽略电机本体的安装尺寸，导致后期结构迭代时要反复修改设备壳体，或者没考虑电机内部的零件配合公差，选到的电机运行时噪音大、寿命短，这套完整的装配结构可以让设计人员直观看到电机内部的零件排布逻辑，在做配套结构设计时，能提前预留出合理的安装间隙、散热空间，甚至可以根据这套结构的零件配合公差，反推自己设计的传动结构需要预留的配合公差，避免出现装配后运转卡滞、负载时扭矩不足的问题。

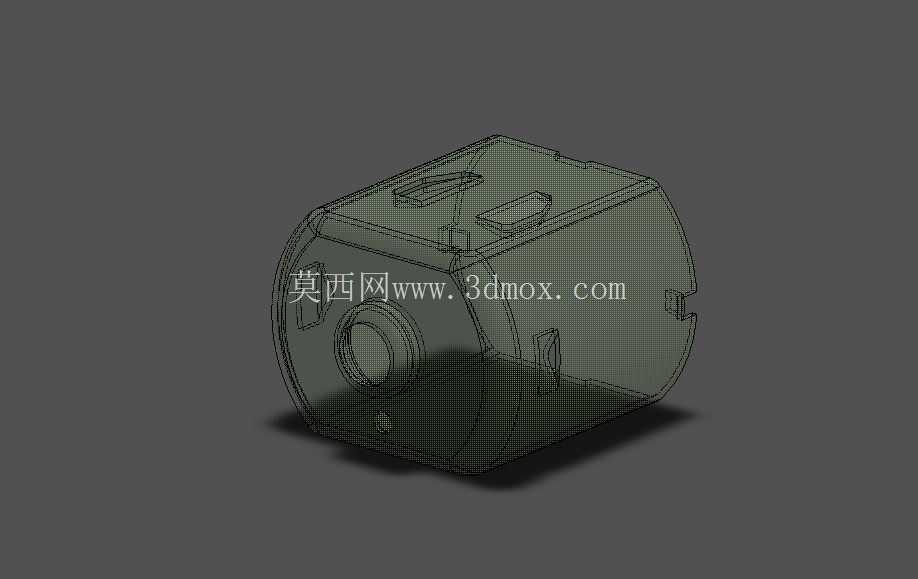

　　另外这套结构做了透明化的外壳展示处理，能直接看到内部所有零件的相对位置，不管是用来做产品的原理演示动画，还是给客户做方案讲解，都能非常直观地展示电机的运行逻辑，不需要额外做剖切处理就能看清内部结构，在做教学培训、方案汇报的时候，能大幅降低沟通成本。实际生产中，这类直流电机的寿命往往和电刷的磨损速度、换向器的接触可靠性、转子的动平衡精度直接相关，这套结构里的每个零件的配合位置都做了符合工程实际的约束，比如转子铁芯和轴的同轴度约束、换向器和转子的位置约束、电刷和换向器的接触压力约束，在做仿真分析的时候，可以直接给这些配合位置添加对应的摩擦、接触参数，模拟长期运行后的磨损情况，给电机的寿命预估提供参考，也能针对性地优化容易出故障的配合位置，比如调整电刷的弹性压力、优化换向器的表面粗糙度，来提升电机的整体使用寿命。在配套传动结构设计时，输出轴端的齿轮参数也完全符合小模数齿轮的传动标准，设计外接齿轮组的时候不需要重新测绘齿轮参数，可以直接匹配对应的模数、压力角，减少传动过程中的背隙，提升动力输出的精度，对于需要精准控制转速、转角的小型设备来说，这种无简化的装配结构能给传动链的精度计算提供非常准确的参考依据，避免因为齿轮参数不匹配导致的传动误差过大问题。
