立式手动快速夹紧工装结构设计

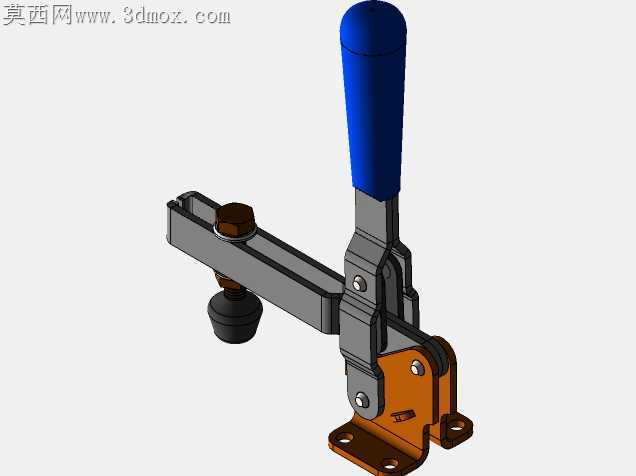

车间工位上的手动夹紧件最容易出问题的地方，从来不是压不紧，而是反复开合几百次后，铰接位磨出旷量，压头偏斜蹭伤工件表面，或是手柄复位时弹手打翻工位旁的量具。这套夹紧结构在铰接副的配合上做了很细的取舍，底座的两个安装耳片没有做等厚设计，靠近压杆受力侧的耳片加厚了1.2mm，另一侧保持常规厚度，既抵消压紧时的侧向倾覆力矩，又不会无谓增加整体重量。压头没有做成和压杆硬连接的结构，中间嵌了一个带球面副的橡胶压头，哪怕压杆下压时存在微小的角度偏差，压头端面也能完全贴住工件表面，不会在铝板类软质工件上压出月牙形压痕。手柄的握持段做了微锥度设计，根部直径比端部大3mm，手握发力时不会因为手上沾了切削液往铰接方向滑，蓝色包覆层的厚度控制在2.5mm，既保留足够的握持摩擦力，又不会因为太厚导致冬天戴薄劳保手套时握不住。横向的压杆滑槽没有做通长的等宽槽，靠近铰接端的槽宽留了0.1mm的间隙，远端和调节螺栓的配合间隙控制在0.05mm，调节压紧行程时螺栓不会晃，开合过程中压杆也不会因为热胀冷缩卡在槽里。底座的安装孔做了沉头设计，固定螺栓拧入后端面完全低于底座平面，不会因为螺栓头凸起导致夹具放不平，压紧时出现整体翘动。铰接位的销轴没有用全硬的淬火件，表面做了调质处理，硬度控制在HRC28-32，长期反复摩擦不会磨出深沟，也不会因为太脆受冲击时断裂。锁止位的过死点距离调得很克制，手柄压到锁紧位置时只需要再往下压2度就到稳定锁止位，不会因为过死点行程太大，解锁时需要用蛮力掰动手柄，女工操作也能轻松开合。压杆上的限位凸台位置刚好卡在手柄锁止时贴住底座上沿，不会因为操作人员用力过猛把铰接件掰变形，哪怕新手操作也不会损坏结构。
