龙门式液压机生产布局参考结构

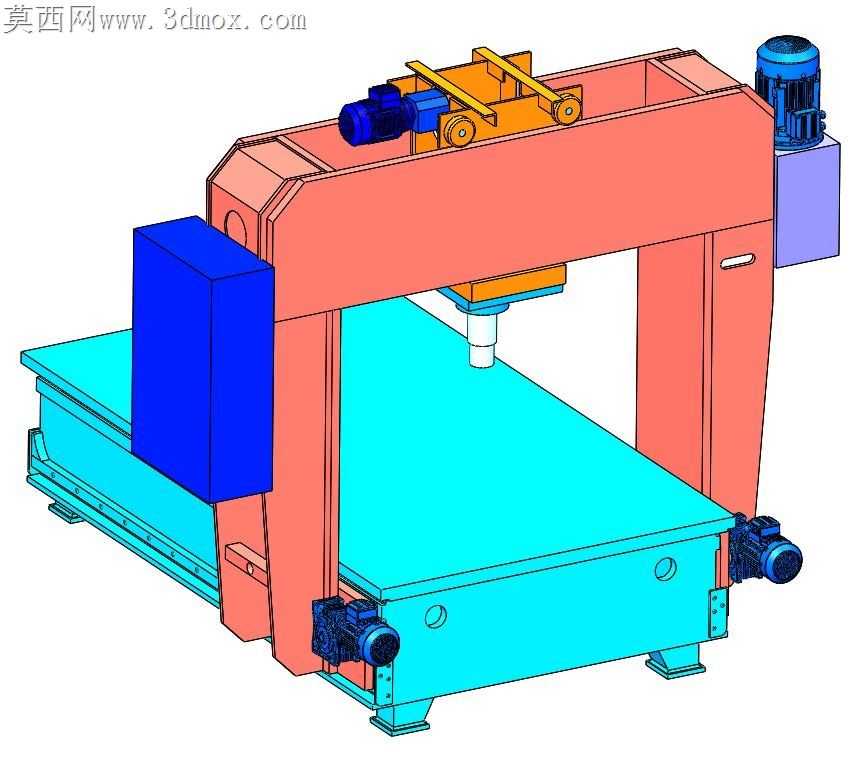

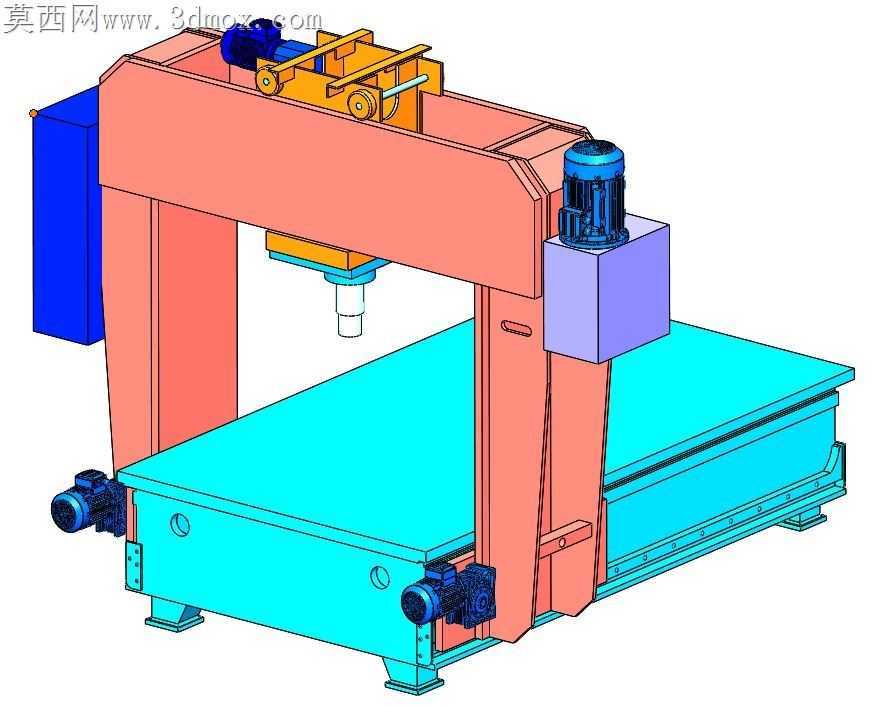

车间布局规划阶段最容易踩的坑，是把液压设备的预留空间算成静态占地，忽略油管走线、电机检修位、工件吊装回转半径的动态需求，这份龙门式液压机的结构参考，刚好能把这些容易漏算的细节具象化。龙门架的立柱与底座连接位做了外凸的加强筋结构，不是为了视觉上的厚重感，是实际加工中立柱受偏载时，焊缝位置的应力集中系数能降三成，不用额外堆焊加厚钢板就能满足长周期冲压的刚性要求，布局时可以直接把加强筋的外凸尺寸算进安全间距，不用后期再调整工位线。顶部的横向移动压头组件，导轨安装面比横梁本体低了二十毫米，这个下沉设计不是随意做的结构，是给拖链、液压油管留出走线空间，避免压头横向移动时管线和吊装的工件发生剐蹭，规划车间管线桥架的时候，可以直接对照这个走线位预留高度，省得后期现场改管。底座侧边的三个驱动电机，分别对应工作台移动、液压站供油、压头进给的动力输出，安装位都凸出于底座本体，检修时不用拆设备外罩就能直接拆检电机端盖，布局时要在电机对应的侧边留出至少半米的检修通道，不能把料架、周转箱堆在这个位置，不然日常维护要挪走一堆物料。工作台面做了整面的平整结构，边缘没有凸起的挡边，是方便大尺寸板材直接用行车吊上工作台，不用调整角度避让挡边，规划工位时要在工作台正对的通道留足行车吊装的回转空间，不能在吊装路径上放其他设备。液压站的箱体集成在立柱侧边，没有单独放在设备外部，能省出近一平米的车间占地，对应的管线接口都在箱体朝向立柱的一侧，布局时不用在液压站侧边预留管线拆装的空间，靠立柱的位置留十厘米间隙走管就够。压头的下端做了标准的夹具安装接口，不用额外加工连接法兰就能装不同的冲压模具，规划生产动线时，可以把模具架放在压头侧边的就近位置，换模时不用长距离搬运模具。所有电机的接线盒都朝向检修通道一侧，布线时可以直接沿设备底座走暗线，不用跨通道飞线，避免人员走动剐蹭电线。底座的支撑脚做了可调式结构，地面不平整时不用垫铁皮调水平，布局时不用特意做超平的设备基础，普通的耐磨地坪就能满足安装要求。
