液压驱动垂直弯管作业装置结构设计

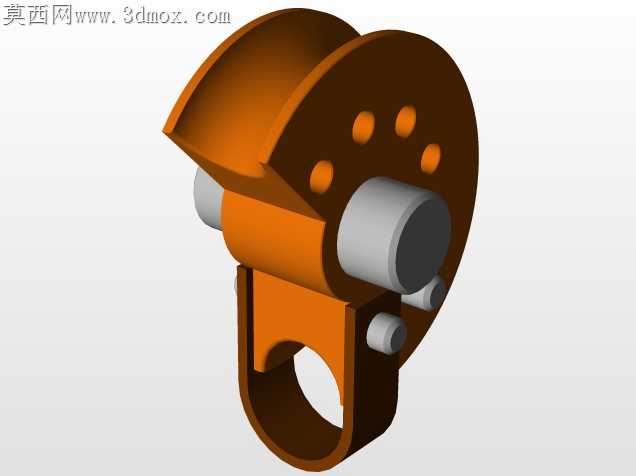

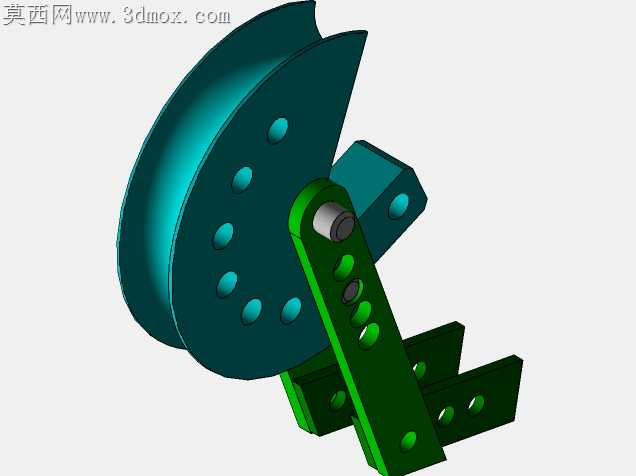

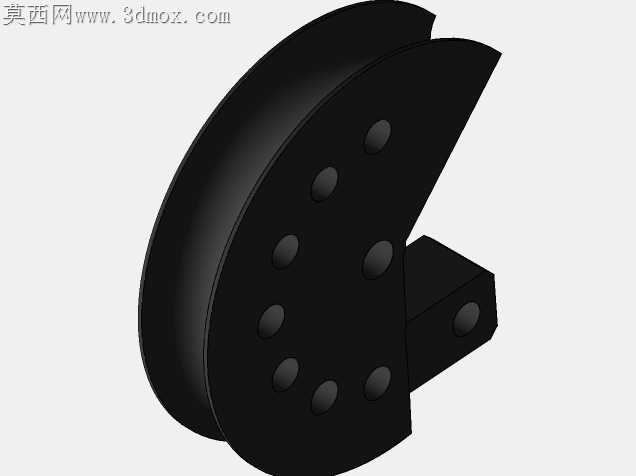

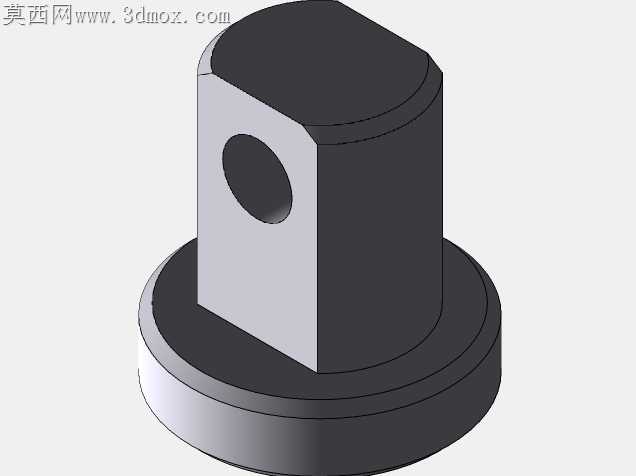

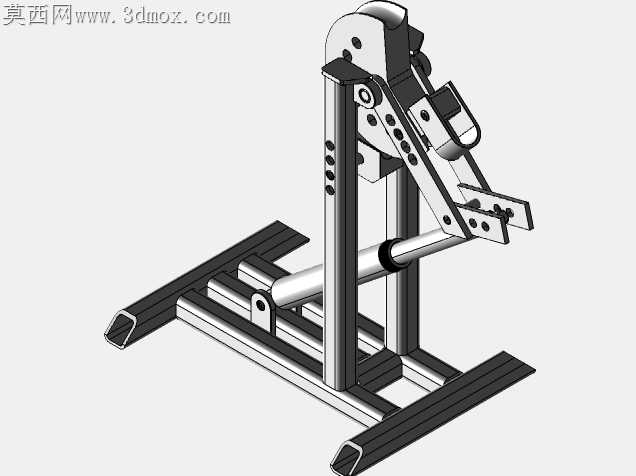

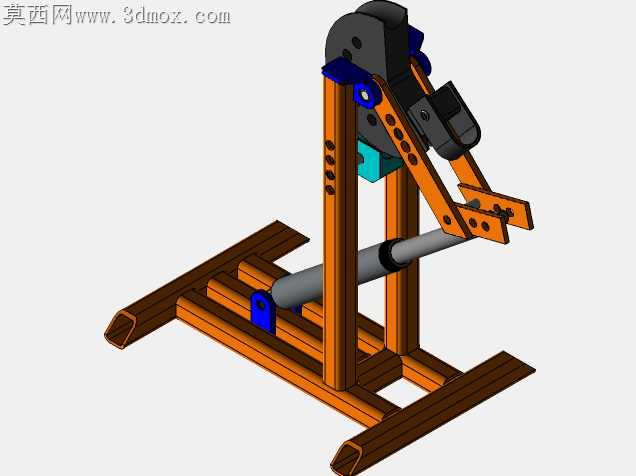

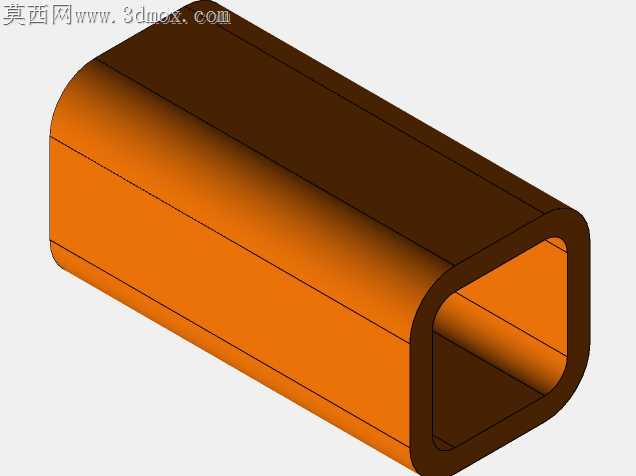

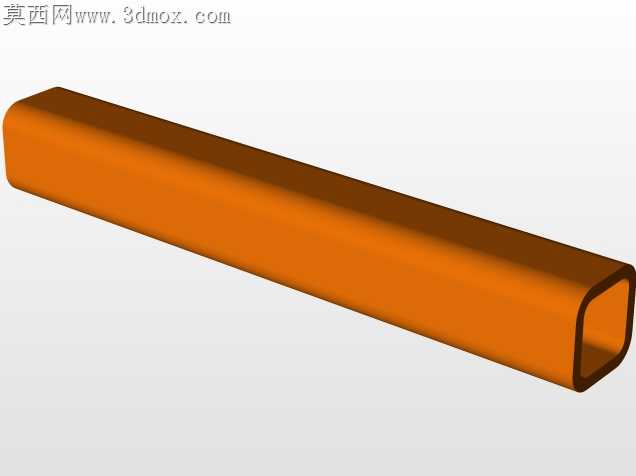

现场管材冷弯作业常出现夹持打滑、弯角回弹超差、机架受力形变偏移的问题，这套垂直压弯弯管装置的结构设计，完全围绕加工适配的核心逻辑做细节取舍。底架采用矩形管拼焊的框型结构，没有追求轻量化的薄壁型材，反而选了壁厚偏厚的规格，就是考虑到液压油缸顶推时的反作用力会直接传导到底架纵梁，薄壁管焊后易出现应力集中开裂，厚壁矩形管的拼焊节点不用额外加加强筋，就能抵消垂直方向的冲压力，连底部的横向支撑都特意做了外伸设计，压弯作业时整机不会因为单侧受力出现翘头，不用额外打膨胀螺栓固定地面，适配小型加工车间灵活移位的需求。油缸的安装座没有直接焊在机架立柱上，而是做了带定位销的可拆卸蓝色轴座，轴座和立柱的连接面铣出了0.2mm的定位止口，既避免焊接变形导致油缸轴线偏移，长期使用磨损后还能单独更换轴座，不用整根立柱返修。上部的弯管执行组件，铰接孔位做了等距排布的多档设计，不同管径、不同弯角需求时，只需要调整铰接销的固定位置就能匹配压弯行程，不用更换整套压头，压头和管材接触的型面做了圆弧过渡处理，没有尖锐棱角，压弯时不会在管材表面留下压痕，省去后续打磨修整的工序。立柱上的长圆孔不是随意开设的减重孔，每一个孔位都对应常用规格管材的弯角参数，调整时直接插销定位即可，不用反复测量行程尺寸，降低一线操作的出错概率。所有铰接位置都预留了铜套安装位，没有让销轴直接和型材孔壁摩擦，铜套磨损后更换成本极低，还能减少铰接间隙带来的弯角误差。液压管路的走向特意贴附在立柱内侧排布，没有外露在压头作业区域，避免压弯作业时管材剐蹭油管引发泄漏风险。整套装置没有冗余的装饰性结构，每一处结构细节都对应实际加工中的痛点，小批量管材弯制作业时，不用动用大型数控弯管设备，这套装置就能完成高精度的垂直压弯作业，加工适配性覆盖常见的圆管、方管冷弯需求，压弯过程中管材的受力始终沿垂直方向传导，不会出现侧向偏移导致的弯管扁瘪问题。
