离合器皮带轮轴传动连接结构设计

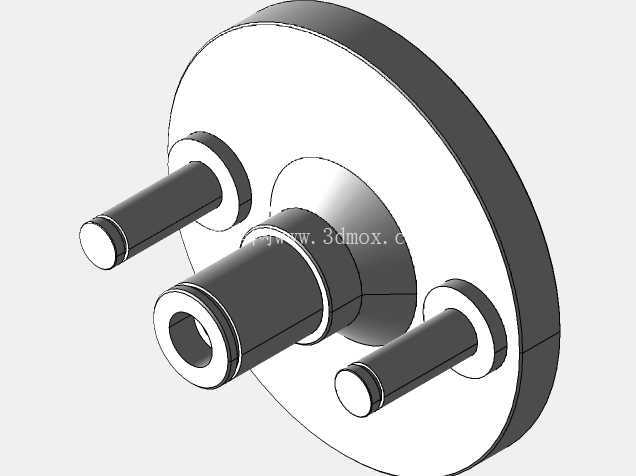

在小型通用动力设备、园林机械、轻型摩托化机具的传动链路里，离合器皮带轮轴是承担动力切换与扭矩传递的核心衔接零件，它的结构合理性直接决定了动力接合的平顺性、皮带传动的稳定性以及整套离合机构的使用寿命。做这个零件的三维结构设计时，首先要捋清楚它在整套传动系统里的安装边界：一端要对接离合器主动摩擦组件，通过花键或者过盈配合承接发动机输出的扭矩，中间的轴颈要匹配轴承内圈的安装公差，保证轴体高速旋转时的径向跳动控制在0.02mm以内，避免皮带运转时出现偏磨、抖动的问题；另一端的法兰盘结构是用来固定皮带轮的安装基准，三个呈120度均布的定位销柱，要和皮带轮背面的定位孔精准对应，保证皮带轮安装后端面和轴体中心线的垂直度误差不超过0.015mm，防止皮带运转时出现轴向窜动掉带的故障。

从功能特性上看，这个轴件不是单纯的传力轴，它同时承担了离合器从动端支撑、皮带轮定位、旋转动平衡基准三个核心作用。设计时特意把中间的主轴颈做了阶梯式结构，不同直径的轴段分别对应轴承安装位、离合器摩擦片限位台、油封配合位，每个轴段的过渡位置都做了R0.5的圆角过渡，避免应力集中导致的轴体疲劳断裂——毕竟这类零件在设备启停、离合器接合的瞬间，要承受瞬时的冲击扭矩，应力集中的位置很容易在高频交变载荷下出现裂纹。三个均布的定位销柱，除了传递扭矩之外，还能抵消皮带张紧带来的侧向倾覆力矩，避免皮带轮在高负载下出现偏摆，相比单键连接的结构，这种多销定位的方式能把接触应力分散到三个配合面，单个配合面的比压能降低60%左右，大幅提升重载工况下的连接可靠性。

实际应用场景里，这类轴件大多用在168F/170F系列通用汽油机配套的微耕机、打谷机、小型切割机上，安装时要注意轴端的中心通孔，这个孔是用来穿装拉紧螺栓的，螺栓把皮带轮、离合器从动盘牢牢压在轴的定位端面上，预紧力矩要控制在25-30N·m，力矩太小容易出现连接松动打坏销柱，力矩太大则会导致轴端螺纹变形，后续拆卸维护困难。设计时把中心通孔的内径做了和螺栓外径0.2mm的间隙配合，既方便装配时螺栓顺利穿入，又不会因为间隙过大导致拉紧后出现同轴度偏差。法兰盘的外圆直径是匹配皮带轮的安装止口做的，公差选了h7的基轴制配合，装配时皮带轮可以顺着止口滑入定位，不需要反复调整同轴度，能大幅减少一线装配的工时消耗。

从结构设计的细节考量，轴体的各个配合面的粗糙度要求是不一样的：轴承安装位的粗糙度要达到Ra1.6，保证和轴承内圈的配合紧密，不会出现跑内圈的问题；油封配合位的粗糙度要达到Ra0.8，同时表面要做淬硬处理，硬度达到HRC45-50，避免油封唇口长期摩擦把轴颈磨出沟槽导致漏油；定位销柱的配合面粗糙度Ra3.2即可，因为它主要承受剪切力，不需要过高的表面精度，能适当降低加工成本。三个销柱的位置度公差控制在φ0.03mm以内，保证和皮带轮的定位孔装配时不会出现卡滞，哪怕是批量生产的零件也能实现互换性，不需要现场配磨修配。另外在做三维建模的时候，特意把各个轴段的退刀槽、砂轮越程槽都做了标准化设计，退刀槽的宽度选了2mm，深度0.5mm，符合通用机械加工的工艺要求，不会出现加工时刀具碰伤相邻配合面的问题。

考虑到实际使用中皮带张紧力会给轴体带来持续的径向载荷，设计时对轴的受力做了校核：两个支撑轴承的跨距设置为42mm，这个跨距下轴的最大挠度出现在皮带轮安装位置，计算值只有0.008mm，远低于允许的0.05mm挠度阈值，不会因为轴的变形导致皮带偏磨。法兰盘和主轴连接的位置做了3mm的圆角过渡，而不是直角连接，就是为了降低这个位置的应力集中——这个位置是整个轴受力最复杂的地方，既要传递扭矩，又要承受皮带的侧向拉力，直角连接的话应力集中系数能达到2.8以上，做了圆角过渡之后应力集中系数能降到1.3，大幅提升轴的疲劳寿命。还有轴端的倒角，所有外露的棱边都做了C1的倒角，既避免装配时划伤操作人员，也能方便轴承、油封等零件的顺利导入，不会出现装配时把油封唇口切坏、轴承内圈磕伤的问题。
