拉线激活式航空配平指示表盘结构

这款拉线激活配平指示器，核心应用场景集中在轻型通航飞机、复古复刻类飞行器的操纵系统配平回路中，属于座舱内给飞行员提供直观配平位置反馈的机械类指示部件，完全依靠机械拉线传递位移信号，不需要额外供电就能完成位置指示，在老式轻型飞机、运动类特技飞机的操纵系统里，这类纯机械指示部件的可靠性优势非常突出，不会因为机载供电故障丢失配平位置信息，能避免飞行员误判配平状态引发的操纵风险。

从实际用途来看，它的核心作用是把飞机操纵面配平调整片的实时位移量，通过拉线的直线位移转化为表盘指针的角位移，让飞行员在座舱内不用观察外部操纵面，就能直接读取当前配平档位，对应不同飞行速度、载重状态下的配平位置，在起飞、巡航、降落各个飞行阶段，飞行员都可以通过这个指示器快速确认配平状态，减少操纵杆力保持的疲劳度，尤其是在长时间巡航飞行中，准确的配平指示能大幅降低飞行员的工作负荷。

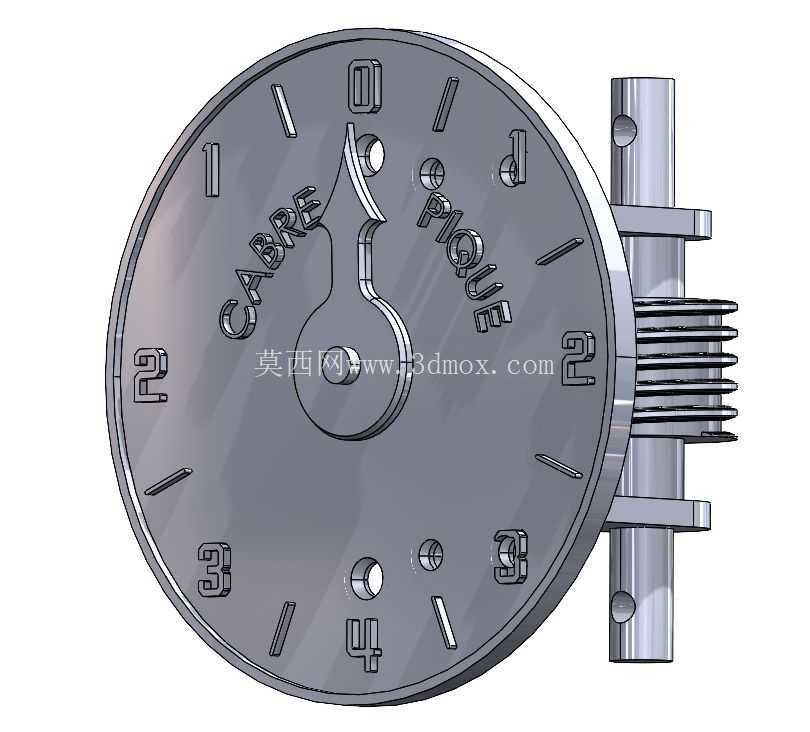

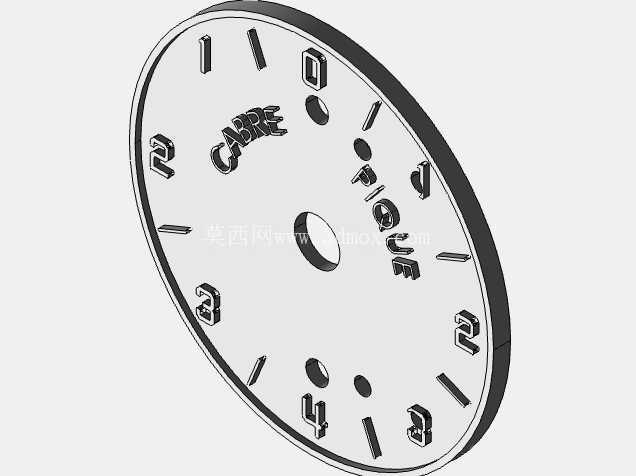

产品功能特性上，这款指示器采用纯机械传动结构，侧边的带安装位的轴座结构集成了拉线导向与复位结构，表盘上的刻度标识从0到4划分了不同配平区间，指针采用水滴形造型，边缘做了圆弧过渡，既减少视觉遮挡，又能在飞行颠簸状态下让飞行员快速识别指针指向的刻度。表盘上的字符采用凸刻成型工艺，不是印刷标识，长期使用不会因为座舱内的温度变化、紫外线照射出现标识脱落模糊的问题，表盘本体采用金属材质加工，表面做了哑光处理，避免座舱强光下出现反光干扰读数。侧边的安装轴段设计了多道环槽，既可以用来固定拉线护套，也能作为安装定位的基准面，轴端的两个径向通孔是拉线的固定穿装位，拉线的直线位移会带动内部的转轴转动，进而驱动表盘正面的指针偏转，整个传动链没有冗余的齿轮副，传动间隙控制在极小范围内，指针反馈的位置和实际配平调整片的位置偏差能控制在飞行要求的精度范围内。

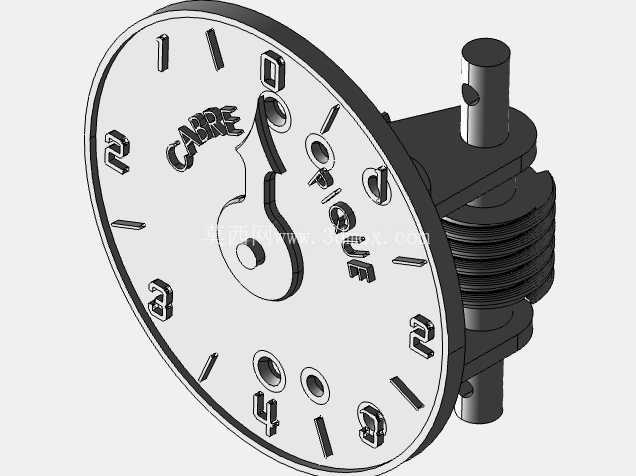

从设计思路来看，这款结构优先考虑的是航空场景下的高可靠性与易维护性，整体没有采用复杂的电子传感元件，所有传动结构都集成在表盘背部的壳体内，外部只露出安装轴段和表盘正面，安装时只需要把轴段穿入座舱仪表板的安装孔，通过轴上的定位结构固定，再连接对应操纵面的拉线即可完成装配，不需要复杂的调试校准。表盘的刻度布局没有采用密集的小刻度，而是用大尺寸的数字标识加短刻线的组合，符合飞行过程中快速扫视的读数习惯，飞行员不需要长时间聚焦就能快速识别当前配平档位，避免因为读取仪表分散对外界飞行环境的注意力。指针的转动中心设置在表盘偏下位置，让指针的摆动范围覆盖0到4的全部刻度区间，转动过程中不会和表盘上的字符、安装孔产生干涉，表盘上预留的两个小孔是表盘壳体的固定螺丝孔，装配时从正面穿装螺丝就能把表盘和背部的传动壳体紧固为一体，后期维护拆解也非常方便，不需要专用工具就能完成内部传动结构的清洁、润滑作业。

外形尺寸与安装边界方面，这款指示器的表盘主体为圆形结构，直径适配通用的小型航空仪表安装孔径，整体厚度控制在较薄的区间，不会占用过多座舱仪表板后方的安装空间，侧边伸出的安装轴段长度经过匹配设计，既能够满足拉线的连接行程需求，又不会因为轴段过长和仪表板后方的其他操纵管路、线束产生干涉。安装轴上的环槽位置对应仪表板的安装厚度范围，适配不同厚度的座舱仪表板安装需求，轴段的外径采用标准的航空仪表安装尺寸，和现有轻型飞机的仪表安装孔位具备互换性，可以直接替换同类型的老式配平指示器，不需要对仪表板进行额外的开孔加工。表盘正面的所有凸起字符、指针的高度都控制在安全范围内，不会在安装时和仪表板的透明保护盖产生刮擦，指针的摆动全程都在表盘的内部空间内，外部的透明保护盖安装后，指针和保护盖之间留有足够的间隙，飞行过程中的振动不会导致指针碰擦保护盖出现卡滞。

在实际的结构建模过程中，这款部件的所有配合面都做了公差匹配设计，转轴和安装孔之间采用小间隙配合，既保证转动灵活，又不会出现过大的旷量导致指针晃动，拉线固定孔的位置经过反复校准，保证拉线的位移量和指针的偏转角度呈线性对应关系，不会出现刻度区间内指示精度不均匀的问题。表盘上的字符凸刻高度统一，加工时可以通过一体铣削成型，不需要后续的二次标识加工，减少加工工序的同时提升了标识的耐用性。整体结构没有易损的塑料部件，所有受力部件都采用金属材质，能够适应机载环境下的温度交变、振动冲击等恶劣工况，长期使用不需要频繁更换部件，维护成本极低。
