通用型螺旋弹簧减震支撑结构设计

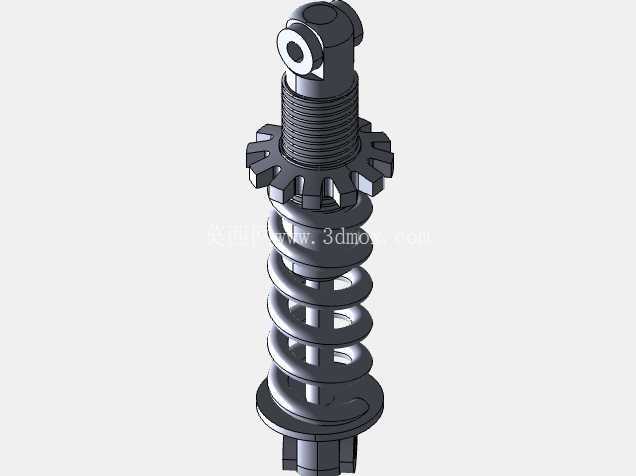

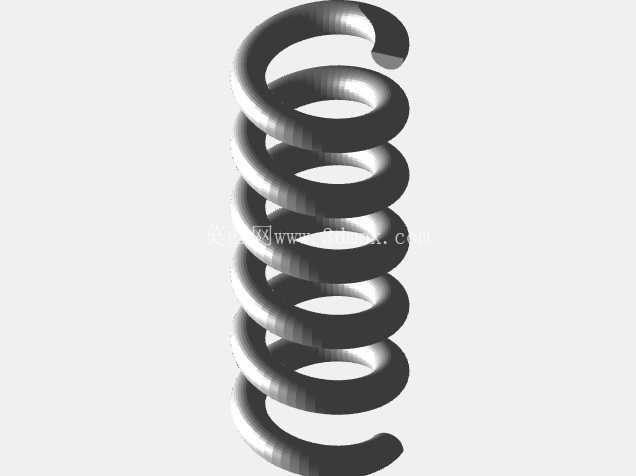

　　这款减震支撑结构，核心采用圆柱螺旋压缩弹簧作为弹性缓冲核心，搭配上下连接端与阻尼导向杆组合，可适配各类需要隔振、缓冲的机械安装场景，小到小型自动化设备的机架隔振脚，大到轻型移动作业平台的行走悬挂，甚至部分小型非道路行走机械的辅助支撑点位，都能通过调整安装位直接适配使用。从结构设计逻辑来看，上端采用带横向通孔的吊耳式连接结构，可通过销轴与设备上部的活动摆臂或安装支架实现铰接，保证工作过程中连接端可随受力方向产生小角度偏转，避免刚性连接带来的应力集中问题；下端为平面式安装基座，可通过螺栓或焊接方式固定在设备底架或行走轮架上，安装基准面做了平整化处理，能保证装配后弹簧受力始终沿轴向分布，不会出现偏载导致的弹簧侧弯、早期疲劳断裂问题。

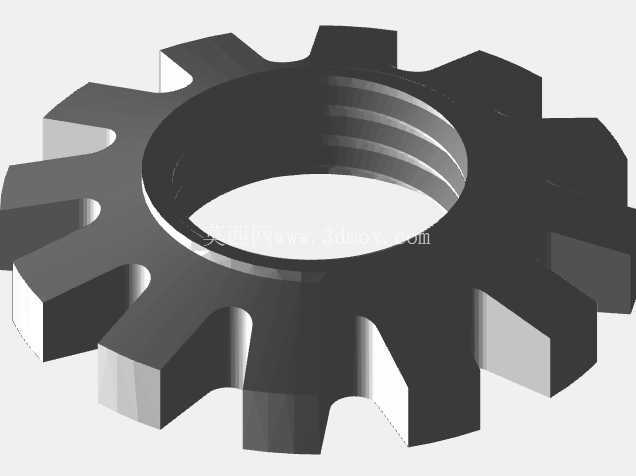

　　中间的导向杆贯穿弹簧中心，上端与顶部吊耳刚性连接，下端插入基座的导向孔内，工作过程中可限制弹簧的径向窜动，避免设备运行中弹簧受侧向力脱出，同时导向杆与基座孔之间预留了合理的配合间隙，不会因为加工误差导致卡滞，影响缓冲行程的顺畅性。弹簧上端的调节齿圈是这款结构的实用设计点，齿圈与导向杆上部的外螺纹配合，通过转动齿圈可以调整弹簧的预压缩量，以此适配不同负载下的减震刚度需求：当设备整体负载偏大时，可向下旋动齿圈增加弹簧预压量，避免重载下弹簧被完全压并失去缓冲能力；负载偏小时可适当向上旋动齿圈，降低预压量保证小幅度振动下也能获得足够的缓冲行程，齿圈外侧的棘齿结构可配合简易卡销实现锁止，防止设备运行过程中螺纹连接松动，导致预紧力发生变化。

　　从安装边界来看，整体结构的径向最大尺寸为弹簧外径加调节齿圈的突出齿顶尺寸，设计时预留的安装空间需要在径向留出至少5mm的安全间隙，避免弹簧压缩过程中外径胀大与周边结构发生剐蹭；轴向尺寸可根据预压量调整范围预留足够的行程空间，通常需要保证极限压缩状态下，上下连接端之间仍有不小于10mm的安全距离，防止弹簧完全压并后刚性冲击传递到设备主体。实际应用中，这类基础减震结构不需要搭配复杂的液压阻尼单元，依靠弹簧本身的弹性变形即可吸收大部分中高频振动，对于振动来源主要是动力件转动惯性冲击、路面小幅颠簸的场景，完全可以满足隔振需求，相比集成阻尼的减震器，结构更简单，维护成本更低，后期仅需检查弹簧表面是否有疲劳裂纹、连接销轴是否磨损即可，不需要定期更换阻尼油液，适合在对成本敏感、维护便利性要求高的通用机械场景使用。

　　设计过程中需要重点关注弹簧的旋向与导向杆的配合间隙，弹簧的有效圈数根据目标负载下的变形量计算确定，保证额定负载下的变形量在总行程的三分之一到三分之二区间，既不会因为刚度过小导致晃动量过大，也不会因为刚度过大失去缓冲效果；上下连接端的铰接孔与安装面的垂直度需要严格控制，公差控制在0.1mm以内，避免装配后弹簧出现偏载，影响使用寿命。
