轴用开口式弹性挡圈锁紧限位结构

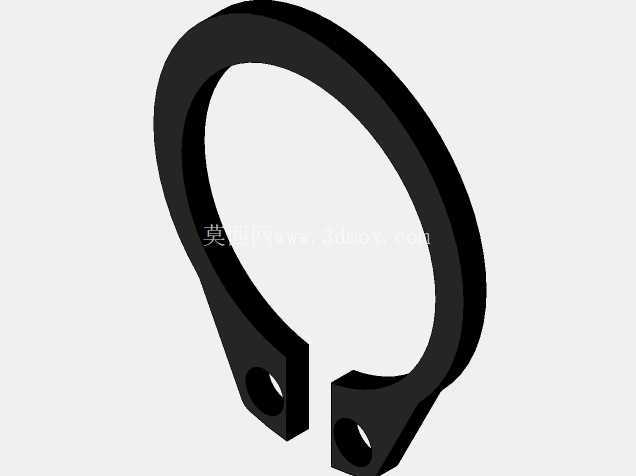

　　在各类机械传动、液压管路连接、工装夹具装配场景中，轴系零件的轴向限位始终是结构设计环节不可忽视的细节，弹性挡圈作为成本低廉、安装便捷的轴向定位元件，广泛应用于齿轮、轴承、带轮等回转零件的端面限位场景，替代传统的轴肩、锁紧螺母结构，大幅压缩轴系的轴向安装空间，降低零件加工成本。本次呈现的开口式弹性挡圈为轴用安装类型，整体采用C型开口结构，两个端部设置同轴安装孔，适配卡簧钳的钳头插入，可通过外力扩张挡圈内径后套入轴体预设的环形卡槽内，撤去外力后挡圈依靠自身弹性回缩卡入卡槽，形成稳定的轴向限位面，限制轴上零件的轴向窜动。从设计逻辑来看，这类挡圈的截面尺寸与轴径存在严格的匹配关系，挡圈的自由状态内径略小于对应安装轴的卡槽底径，安装扩张后的内径需大于轴体外径才能顺利套入，卡入卡槽后挡圈的外边缘高出轴面的高度即为限位接触面的有效高度，设计时需保证该高度不小于被限位零件内孔倒角后的轴向接触宽度，避免挡圈受轴向载荷时从卡槽内脱出。两个端部的安装孔中心距需匹配标准卡簧钳的钳头间距，孔的深度与直径需保证钳头插入后不会打滑，同时孔位边缘做倒圆处理，避免安装时应力集中导致挡圈端部断裂。

　　挡圈的开口宽度设计也有明确的工程考量，宽度过小会导致安装时扩张变形量不足，无法顺利套入轴体，宽度过大则会导致挡圈卡入卡槽后开口处的间隙过大，降低整体的限位刚性，在承受交变轴向载荷时容易出现松动脱落。从安装边界来看，这类挡圈对应的轴上卡槽需加工成矩形截面，卡槽的侧壁与轴体轴线垂直，槽底直径与挡圈自由状态内径匹配，槽宽略大于挡圈的截面厚度，保证挡圈可完全卡入槽内，不会突出槽外影响被限位零件的装配。被限位零件的内孔端面需与轴肩或卡槽侧壁贴合，装配后挡圈的侧面与被限位零件端面之间预留0.1-0.3mm的间隙，避免轴系运转时挡圈与零件端面发生摩擦磨损。

　　在实际应用场景中，这类挡圈常用于中小型减速器的齿轮轴向定位、液压阀组的阀芯限位、汽车离合器的轴承固定、气动元件的活塞限位等场景，相比螺纹锁紧结构，挡圈安装无需在轴体上加工螺纹，不会削弱轴的整体强度，同时装配效率更高，适合批量生产的设备装配。设计这类挡圈的三维模型时，需重点关注截面的圆角过渡，挡圈的内外圆边缘均需做小圆角处理，避免热处理时出现应力开裂，同时安装孔与挡圈本体的连接处需做加强过渡，防止安装扩张时孔位处出现断裂。模型的曲面过渡需保证C型环的整体曲率一致，两个端部的平面与环体的连接处平滑过渡，不会出现应力集中的尖角。

　　在选型匹配时，需根据被限位零件承受的轴向载荷大小选择对应厚度的挡圈，载荷较大的场景可选择加厚型挡圈，或者搭配止推垫圈使用，分散挡圈承受的轴向压力，避免挡圈变形失效。对于高速回转的轴系，还需校验挡圈的动平衡性能，开口位置需做对称去重处理，避免高速运转时产生额外的振动。日常装配过程中，需使用对应规格的卡簧钳进行操作，禁止用螺丝刀等工具撬装挡圈，防止挡圈出现塑性变形或者飞出伤人，装配后需检查挡圈是否完全卡入卡槽内，开口位置是否处于轴的非受力侧，保证限位结构的可靠性。
