液压系统专用外六角开槽放气螺钉结构

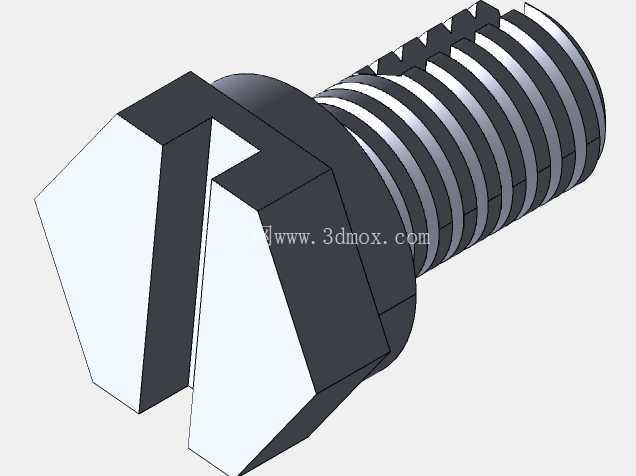

　　在压铸模配套液压回路、中小型闭式液压传动系统的现场调试与长期运维环节，放气螺钉是极易被忽略但直接影响系统运行稳定性的关键小尺寸零件，很多现场出现的执行元件爬行、压力建压滞后、伺服控制精度漂移问题，追根溯源都和回路高点残存的空气无法顺利排出直接相关，这款放气螺钉的结构设计完全围绕液压系统排气的实际工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从结构细节来看，螺钉头部采用标准外六角构型，匹配常规开口扳手、套筒的作业空间需求，不管是模具拆装时的紧凑安装位，还是液压阀块侧面的狭窄操作空间，都能提供足够的拧紧力矩承载面，避免拧紧时出现打滑刮伤零件表面的问题；头部顶面开设的一字开槽，是为了在扳手操作空间不足的场景下，允许使用一字螺丝刀完成小扭矩的松紧操作，适配不同安装场景的工具兼容性。

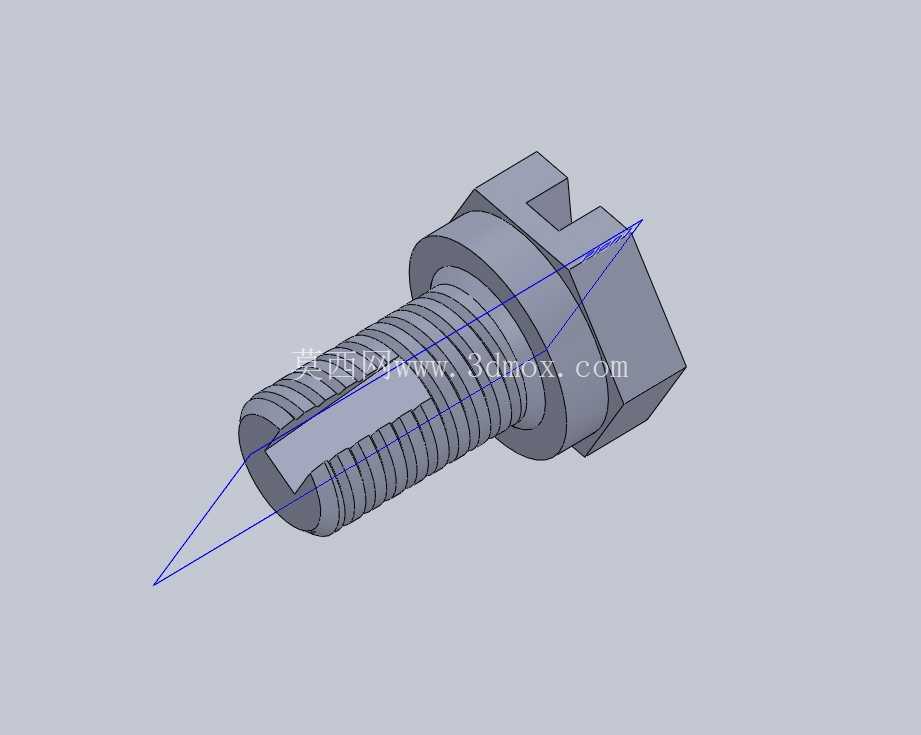

　　螺杆部分采用公制标准细牙螺纹设计，细牙螺纹的螺距更小，配合面的密封性能更优，不需要额外增加过多密封填料就能满足中低压液压回路的静密封要求，降低密封件老化带来的渗漏风险；螺杆轴向开设的通长排气槽，是整个零件的核心功能结构，当螺钉拧松1/4到1/2圈时，系统内部的高压空气会顺着螺纹配合间隙、轴向排气槽形成的流道向外排出，不需要完全拧下螺钉就能完成排气作业，既避免了螺钉脱落丢失的风险，也能防止排气过程中液压油大量喷溅污染现场作业环境，当空气排净、有连续液压油溢出时，直接拧紧螺钉就能切断排气流道，完成整个排气操作，全程单人即可完成，不需要额外辅助工具。

　　从安装边界来看，这款螺钉的六角头对边尺寸、螺杆长度、螺纹公称直径都匹配常规液压阀块、压铸模液压抽芯回路、小型液压站集成块的标准放气孔尺寸，安装时螺纹拧入深度不需要超过阀块壁厚的2/3，不会侵入阀块内部的主流道干扰正常油液流动，头部法兰面的直径略大于螺纹大径，拧紧时能在安装孔端面形成均匀的压紧应力，配合端面的密封垫圈可以实现零渗漏密封。在实际应用场景中，这类放气螺钉通常安装在液压回路的局部最高点，比如压铸模抽芯油缸的上腔油口附近、集成阀块的顶端位置、液压管路的抬升段高点，因为空气的密度远小于液压油，系统充油时空气会自然聚集在这些高点位置，如果不设置放气结构，残存的空气会在系统加压时被压缩，导致执行元件动作迟滞，在低速运动时出现爬行抖动，严重时还会因为空气快速压缩产生局部高温，加速液压油氧化变质。设计这类小尺寸紧固件时，很容易陷入“结构简单随便画”的误区，实际上每一处尺寸公差都需要匹配实际工况：螺纹的公差带选用中等精度的过渡配合，既保证拧动时的顺畅度，又不会因为配合间隙过大导致漏油；头部的开槽深度需要控制在合适范围，过深会降低头部的结构强度，反复拧紧时容易出现头部开裂，过浅则会导致螺丝刀咬合不足，操作时容易滑丝；轴向排气槽的截面尺寸也经过反复验证，槽宽过小会导致排气速度太慢，现场调试时需要等待很长时间才能排净空气，槽宽过大则会导致排气时液压油流出速度过快，容易造成油液浪费和现场污染。

　　很多刚入行的结构设计人员在绘制液压系统原理图、做压铸模结构设计时，经常会遗漏这类放气元件的布置，等到现场调试时出现压力不稳、动作爬行的问题，再临时在阀块上钻孔攻丝加装放气螺钉，不仅破坏了阀块的原有结构强度，还容易因为现场加工的螺纹精度不足导致渗漏问题，这类标准化的放气螺钉结构，就是为了在设计阶段直接选型调用，减少现场整改的工作量。从长期运维的角度看，这类放气螺钉的外露金属表面做了氧化防锈处理，在压铸车间的高温、高油雾环境下也不会轻易生锈，避免长期使用后螺纹锈死无法拧动的问题，头部的棱角都做了小尺寸倒角处理，安装操作时不会划伤操作人员的手套或皮肤，细节处的工艺处理完全贴合工业现场的实际使用需求。
