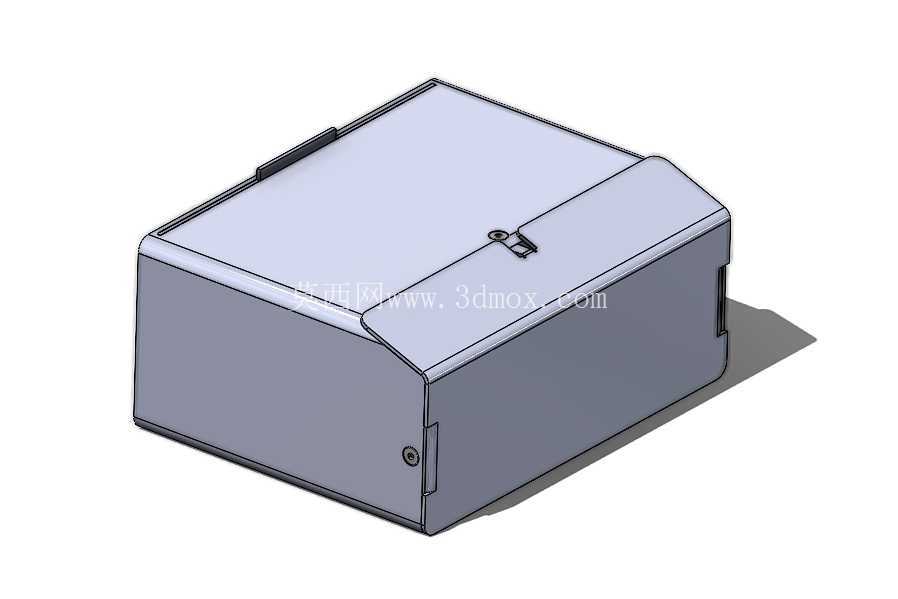

带锁扣PEM螺母连接钣金防护外壳

这类钣金外壳在工业现场的应用场景十分广泛，小到桌面级检测仪器的外置防护、小型工控模块的封装，大到分布式IO终端的户外防护壳体、小型电源模块的内置屏蔽外壳，都能看到这类结构的身影。不同于注塑成型的塑料壳体，钣金材质的外壳具备更好的抗冲击性能与电磁屏蔽能力，在存在轻度机械碰撞、存在电磁干扰需求的工业场景下，适配性远高于普通塑料外壳。

从实际使用功能来看，这款壳体的核心作用是为内部装载的电路板、小型功能模块提供物理防护，隔绝外界的粉尘、轻度泼溅，同时通过金属板的导通特性实现基础的电磁屏蔽，避免内部电路受外界电磁干扰影响运行稳定性，也能减少内部电路工作时产生的电磁辐射向外扩散。壳体上翻盖的锁扣结构，是为了日常检修、内部模块更换时无需借助额外工具，就能快速开启上盖，完成操作后扣上锁扣即可实现壳体的闭合固定，相比螺丝固定的上盖结构，日常维护的效率要高出不少。

设计这款壳体时，首先要考虑的是内部装载空间的预留，需要根据内部模块的最大外形尺寸，留出至少3mm的装配间隙，避免钣金折弯后的公差累积导致内部模块无法顺利装入。连接结构选用PEM螺母，是考虑到钣金件本身壁厚较薄，直接攻牙的话螺纹啮合圈数不足，多次拆装后容易出现滑牙问题，压铆PEM螺母后能获得稳定的螺纹连接强度，满足壳体反复拆装的使用需求。壳体侧壁的凸片与槽位结构，是用来实现壳体与安装基座的快速卡接，安装时不需要从壳体内部拧固定螺丝，只需要将凸片对准安装基座的对应槽位推入，就能完成壳体的初步固定，后续需要拆卸维护时，撬动凸片即可将壳体从基座上取下，大幅降低现场安装的操作难度。

外形尺寸方面，这类小型钣金外壳的长宽高比例通常控制在1.2:1:0.6左右，既能够适配大多数方形功能模块的安装需求，也不会因为比例过于狭长导致钣金折弯时出现变形。安装边界上，需要注意壳体侧壁凸片的伸出长度，通常凸片伸出壳体侧壁的尺寸不超过5mm，避免安装后整体占用空间过大，同时槽位的开设位置要距离折弯边至少2倍板厚的距离，防止折弯时槽位处出现应力集中导致钣金开裂。壳体翻盖的折边处要做卷边或者去毛刺处理，避免操作人员开启上盖时被锋利的钣金边缘划伤，锁扣的位置要设置在上盖的前侧居中位置，扣合后锁扣的凸起高度不超过3mm，避免与周边其他设备发生干涉。

从加工工艺角度来看，这款壳体的所有结构都可以通过激光切割下料、数控折弯、压铆螺母这几道常规钣金工序完成，不需要额外的焊接或者打磨工序，加工成本可控，批量生产时的良率也能得到保证。壳体的折弯内角半径要根据所选板材的厚度设定，通常选用1mm厚冷轧钢板时，折弯内角半径设置为1mm即可，避免折弯半径过小导致板材外侧出现裂纹，半径过大导致折弯后回弹量超标，影响壳体的装配精度。侧壁上预留的开孔位置，要根据内部接口的尺寸提前在激光下料时加工完成，开孔边缘要做去毛刺处理，避免穿线时划伤线缆绝缘层。
