适配1.25英寸管路的手动软管卷盘结构

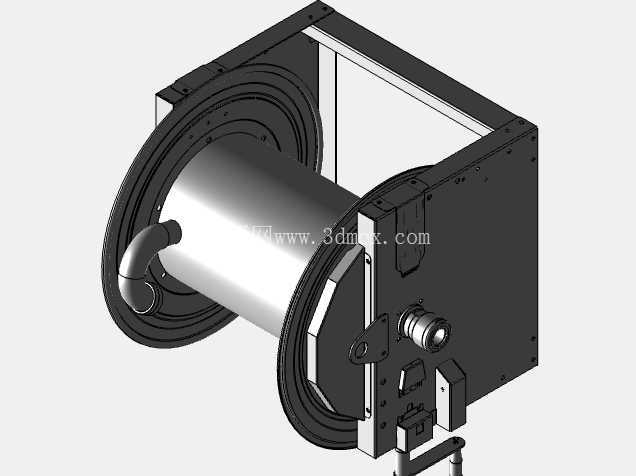

　　从结构设计逻辑来看，这款卷盘采用了双侧支撑的框架式结构，两侧的圆形挡盘限定了软管缠绕的径向边界，中间的圆柱形卷筒是软管缠绕的承载主体，卷筒的旋转轴线和两侧安装板垂直，手动操作的驱动端设置在侧方，操作人员转动驱动部件就能带动卷筒旋转，将伸出的软管逐层缠绕在卷筒上，避免软管出现乱层、卡滞的问题。侧方的管路接头采用了旋转连通结构，卷筒转动收放软管的时候，固定端的管路不会跟着卷筒同步旋转，避免管路出现扭结、拧转的问题，保证流体输送的通路始终顺畅，这个旋转密封结构的配合精度直接决定了卷盘的使用寿命，设计时需要预留合适的密封压缩量，兼顾转动灵活性和密封可靠性，避免出现输送介质泄漏的问题。安装边界方面，这款卷盘采用背部安装板的固定方式，安装板上预留了对应的安装孔位，可以直接通过螺栓固定在墙面、设备侧壁、工位支架或者移动作业小车上，安装时需要保证卷筒的旋转轴线处于水平状态，避免软管缠绕时出现单侧偏移、堆层不均的问题。框架的整体结构做了加强设计，侧方的安装板除了承载卷筒的旋转支撑，还集成了接头安装、锁止定位的结构，不需要额外加装附属支架就能完成整机固定，减少现场安装的加工工作量。在工业流体输送、车间工位供气、户外作业供水、汽修门店气动工具接驳这类场景里，软管随意拖拽堆放一直是现场管理的常见痛点——地面堆叠的软管容易被过往设备碾压破损，接头处反复弯折会提前出现开裂漏液漏气，过长的管路散放还会挤占作业通道带来绊倒风险，手动软管卷盘就是针对这类痛点设计的管路收纳集成部件。这款卷盘针对1.25英寸内径的软管做了适配设计，这个规格的软管通常用于中等流量的流体输送场景，比如车间压缩空气主干管路接驳、厂区临时供水、中小型设备的冷却液输送、环卫作业的低压冲水等，相比小口径卷盘，它能承载更大通径的管路，满足更高流量的输送需求，同时手动驱动的结构不需要外接电源或气源，在无动力供应的户外作业点、临时施工工位也能正常使用。

　　功能特性上，手动驱动的结构相比弹簧自动回收式卷盘，结构更简单，故障率更低，维护成本也更小，操作人员可以根据实际使用需求控制软管拉出的长度，收卷时也能手动控制缠绕的整齐度，对于大口径、自重较大的软管来说，手动收卷的结构不会出现弹簧拉力不足无法完全回收，或者拉力过大导致软管甩动碰伤周边设备的问题。在实际选型适配时，需要确认软管的弯曲半径和卷盘卷筒的直径匹配，这款卷盘的卷筒直径适配1.25英寸软管的最小弯曲半径要求，软管缠绕时不会因为弯曲半径过小出现管壁折瘪、内层增强层断裂的问题，延长软管的实际使用寿命。两侧挡盘的直径足够容纳30米长度的1.25英寸软管，缠绕完成后软管不会超出挡盘的外边缘，避免存放时软管边缘被外物磕碰磨损。在车间工位布置时，这类卷盘通常安装在工位侧方1.5-2米的高度位置，操作人员站在地面就能方便地拉出需要长度的软管，使用完成后站在原地就能完成收卷操作，不需要来回拖拽整理软管，能有效减少现场整理的工作量，也能避免软管散放带来的现场5S管理问题。在移动作业场景下，比如户外维修、临时施工点位，这款卷盘可以固定在移动工具车或者工程车辆的侧壁上，随设备一起转场，不需要额外整理收纳软管，转场效率更高，也能避免软管在转运过程中被拉扯、刮擦损坏。

　　结构细节上，卷盘的旋转支撑部位采用了耐磨衬套结构，长期反复转动也不会出现明显的磨损间隙，避免卷筒转动时出现晃动、卡滞的问题，侧方的手动操作部位做了防滑设计，操作人员戴劳保手套操作时也能稳定施力，不会出现打滑的问题。整体框架采用金属材质制作，表面做了防锈涂层处理，在车间潮湿环境、户外轻度雨淋的场景下也能正常使用，不会轻易出现锈蚀变形的问题。在三维建模过程中，这类卷盘的设计需要重点校核几个关键尺寸：一是卷筒的直径，必须匹配适配软管的最小弯曲半径，避免软管过度弯折；二是两侧挡盘的间距，要保证软管缠绕时不会出现轴向窜动，同时预留足够的缠绕长度空间；三是旋转接头的同轴度，要保证卷筒转动时旋转密封部位不会出现偏磨，否则很容易出现泄漏问题；四是安装孔位的布局，要匹配常见的安装场景，保证固定后的结构稳定性，避免满管状态下卷盘出现下垂变形。

　　另外，手动驱动的传动结构需要考虑操作力的大小，通过合理的传动比设计，让操作人员在收卷满管软管时不需要施加过大的操作力，降低操作疲劳度。对于设备选型人员来说，选择这类手动卷盘时，除了确认适配的软管通径和长度，还要确认卷盘的承载能力是否匹配装满介质后的软管总重量，避免长期重载下框架出现变形，影响卷筒的正常转动。相比电动或者气动驱动的卷盘，手动款的结构没有额外的动力部件，整体成本更低，故障点更少，对于使用频率不是特别高、不需要频繁收放软管的场景来说，实用性更强，也不需要额外布置动力线路，安装使用的门槛更低。在实际使用过程中，这类卷盘还可以根据输送介质的不同，搭配对应材质的密封件，比如输送水、压缩空气时采用普通橡胶密封，输送油性介质时更换耐油密封件，输送有一定腐蚀性的介质时更换氟橡胶或者四氟密封件，拓展不同的使用场景。卷盘的出口位置做了导向圆弧处理，软管拉出和收回时不会被尖锐的边角刮擦外表面，减少软管的外壁磨损，延长软管的更换周期。
