KST X10 Pro数字金属齿舵机结构

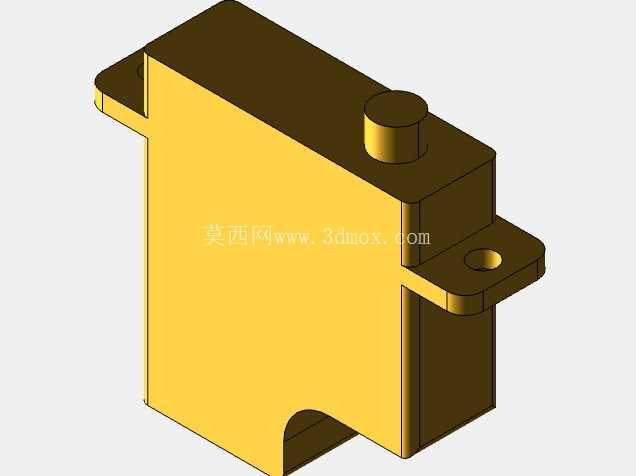

　　这款舵机结构主要面向F5J竞赛滑翔机、大尺寸滑翔机的航模操控场景设计，作为航模飞控系统的核心执行部件，承担舵面偏转驱动的核心功能，直接决定航模飞行过程中姿态调整的精度与响应速度。在实际航模飞行作业中，舵机需要持续承受舵面气动载荷带来的反作用力，同时在滑翔机长时间留空、特技动作切换的过程中保持输出扭矩的稳定性，避免出现舵面抖振、回中偏差等影响飞行安全的问题。从结构设计逻辑来看，这款舵机的壳体采用一体化压铸成型思路，主体腔体为规整的矩形结构，能够为内部的减速齿轮组、驱动电机、控制电路板提供充足的安装空间，同时壳体侧壁做了局部减薄的切角处理，在不降低结构强度的前提下尽可能压缩整体重量，匹配滑翔机对机载部件轻量化的严苛要求。

　　壳体顶部设置的圆柱形输出轴凸台，是舵机动力输出的核心定位结构，凸台的高度与直径经过匹配设计，既能够保证输出轴的径向支撑强度，避免大扭矩输出时出现轴体晃动，又不会过多突出壳体表面，减少安装时与航蒙机翼内部结构的干涉。壳体两侧延伸出的带孔安装耳，是舵机与航模机体连接的核心安装边界，安装耳上的通孔位置经过精准定位，能够匹配标准航模舵机的安装孔距，安装时只需将舵机嵌入机翼或机身的预设安装槽，通过螺丝穿过安装耳通孔即可完成固定，无需额外制作转接支架，降低航模组装的结构复杂度。安装耳与主体壳体的衔接位置做了圆弧过渡处理，能够分散飞行过程中振动带来的应力集中，避免长期使用后安装耳出现断裂问题。

　　从功能特性层面来看，金属齿轮组的配置是这款舵机的核心设计亮点，相比传统塑料齿轮舵机，金属齿轮的抗冲击能力更强，在滑翔机遇到强气流扰动、舵面瞬时载荷突增的场景下，不会出现齿轮崩齿、打滑的问题，能够保证动力传输的可靠性；11.5kgf.cm的输出扭矩参数，能够满足大尺寸滑翔机大舵面偏转的驱动力需求，即使在低速滑翔、大迎角飞行的工况下，也能精准驱动舵面完成指定角度的偏转，0.10sec的动作响应速度，能够匹配飞控系统的指令传输速率，在特技动作切换时做到舵面响应无滞后，保证飞行姿态控制的跟手性。

　　在建模过程中，所有结构尺寸均参考实物的在线草图与实际测量值进行还原，壳体的壁厚、安装耳的厚度、输出轴凸台的同轴度都按照实物的装配公差进行匹配，内部腔体的预留空间能够完整容纳标准尺寸的金属齿轮组、直流驱动电机与电位器反馈组件，建模时特意还原了壳体表面的压铸工艺特征，包括分型线位置、安装耳的成型圆角，保证模型与实物的外观一致性。对于航模结构设计从业者而言，这款模型可以直接用于滑翔机机翼内部的安装位干涉检查，在设计阶段提前验证舵机安装后与机翼蒙皮、舵面连杆的空间匹配度，避免实际组装时出现尺寸冲突；对于舵机选型的工程人员来说，模型的外形尺寸与安装边界参数可以直接作为设备选型的参考依据，根据安装空间的大小判断这款舵机是否适配对应的航模机型。在实际安装场景中，这款舵机的扁平式壳体设计能够适配薄翼型滑翔机的机翼内部空间，不会因为舵机体积过大导致机翼蒙皮突出，影响整机的气动外形；壳体底部的平整接触面，能够与安装槽的底面完全贴合，安装后不会出现晃动间隙，减少飞行过程中舵机自身振动带来的舵面控制误差。
