万向节球形接头组合转向连接结构

　　在各类需要变向传递动力、调整传动角度的机械系统中，这类由万向节与球形接头组合而成的转向连接结构，是解决非同轴传动、多自由度转向需求的核心部件，广泛应用在小型操纵机构、轻型传动链路、设备调节工位等场景中，比如小型作业设备的操纵端转向传递、自动化设备的角度调节连接、非标工装的姿态调整链路，都能看到这类结构的实际应用。从实际使用场景来看，这类结构不需要严格保证输入与输出端的同轴度，能够在两轴存在轴线夹角、工作过程中夹角动态变化的工况下，持续可靠地传递扭矩与运动，相比刚性轴连接，它能适配安装过程中存在的位置偏差，也能抵消设备运行中产生的小幅振动带来的轴线偏移，避免连接部位出现应力集中导致的断裂、卡滞问题。

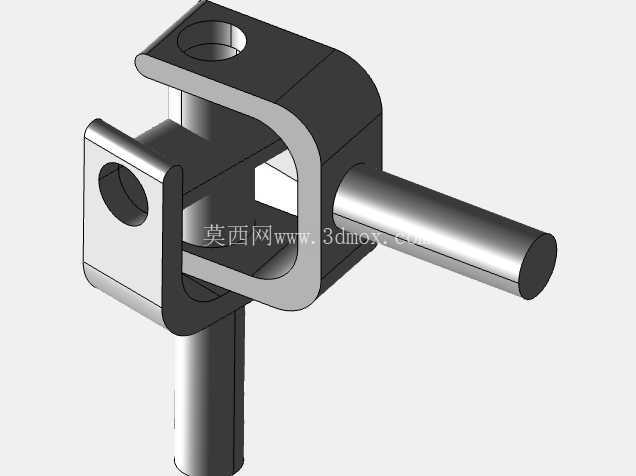

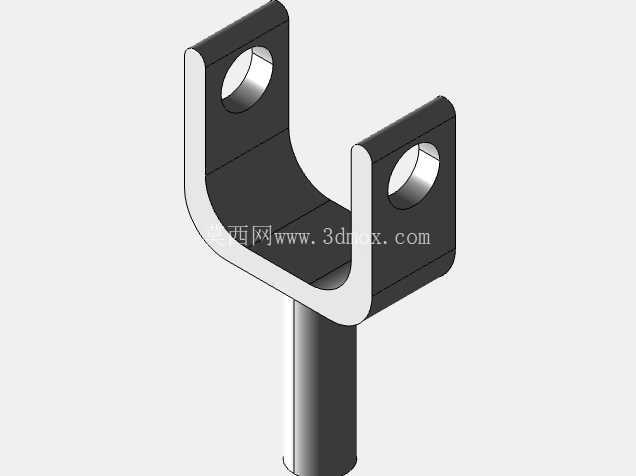

　　从功能特性上看，该结构集成了万向节的大角度扭矩传递能力与球形接头的多自由度铰接特性，万向节部分采用叉形架配合销轴的经典结构，叉架上预留的销轴安装孔能够保证周向的转动自由度，同时传递径向与周向的载荷，伸出的轴段可以直接与外部传动部件配合，既可以通过轴孔过盈配合连接，也可以在轴端加工键槽、螺纹孔实现更可靠的轴向与周向固定；球形接头部分则能够提供小范围的多向摆动余量，弥补万向节单平面转动的自由度局限，让整个连接结构能够适应空间内任意方向的角度偏转，不会因为多维度的角度偏差出现传动卡涩。在设计思路上，整个结构优先考虑了载荷传递的均匀性，叉形架的弯折部位做了圆弧过渡处理，避免直角位置出现应力集中，在承受交变扭矩的时候不会因为应力疲劳产生裂纹；销轴孔的位置设置在叉架的对称中心线上，保证转动过程中两侧受力均衡，不会出现单侧偏磨的情况；伸出轴的直径与叉架主体的厚度做了匹配设计，保证轴段的抗扭强度与叉架的结构强度相当，不会出现局部强度不足导致的失效。

　　从安装边界来看，叉架主体的外部轮廓做了规整化处理，相邻部件安装时不需要预留过大的避让空间，销轴孔的孔径与伸出轴的直径采用标准系列尺寸，能够直接适配市面上常规的销轴、联轴器等标准件，降低后续装配的配件采购成本；整个结构的转动间隙控制在合理范围内，既不会因为间隙过大导致传动过程中出现空程、回差，也不会因为间隙过小导致转动阻力过大、磨损加快。在实际装配过程中，这类组合结构可以先将万向节部分与主动端轴段连接固定，再通过球形接头端与从动端部件对接，安装时不需要严格校准两轴的同轴度，能够大幅降低现场装配的调试难度，尤其适合一些安装空间受限、无法实现高精度同轴校准的应用场景。

　　日常运行过程中，这类结构的维护成本较低，只需要定期在销轴转动部位、球形接头配合面加注润滑脂，就能保证长期顺畅转动，配合面的磨损量控制在合理范围内，正常工况下的使用寿命能够满足多数通用机械的设计使用周期。针对不同的载荷工况，还可以在该结构的基础上调整叉架的壁厚、轴段的直径以及销轴的材质，比如在载荷较大的场景下选用更高强度的金属材料，在有防腐需求的场景下做表面氧化、镀锌处理，适配不同的工作环境要求。
