嵌入式安装型M100R1摄像头结构设计

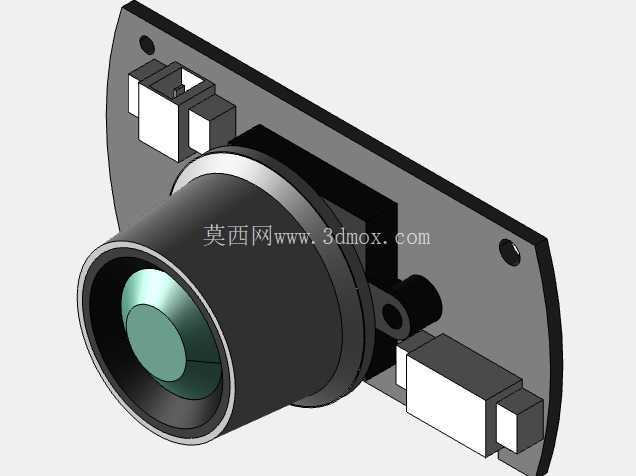

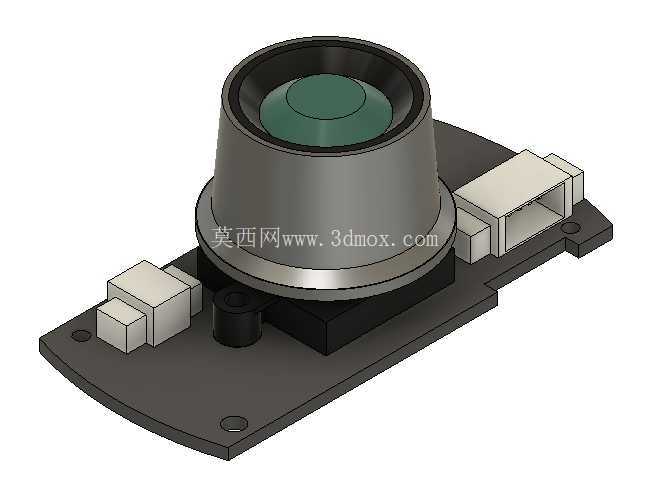

　　这款摄像头结构件采用一体化压铸成型的基板作为核心承载主体，整体轮廓适配嵌入式安装的空间要求，基板边缘预留的六个对称分布安装孔位，可直接通过M2规格紧固件完成与设备壳体的固定，孔位公差控制在±0.05mm范围内，能有效避免安装后出现的光轴偏移问题。中心区域的镜头安装座做了阶梯式沉台设计，内层沉台与镜头外圈采用H7/h6间隙配合，装配时可直接将镜头模组压入到位，无需额外涂胶即可保证同轴度，外层沉台预留的0.3mm间隙可填充密封胶，满足日常使用场景下的防尘防泼溅要求。

　　基板两侧对称布置的矩形凸台为感光芯片的辅助电路安装位，凸台高度比中心镜头座低2.1mm，刚好匹配柔性电路板的弯折半径，避免装配时出现FPC折损的问题，凸台表面做了细咬花处理，可增大与双面胶的接触面积，保证电路组件固定后不会出现移位。从实际应用场景来看，这类结构的摄像头多用于桌面视频交互设备、自助终端的人脸采集模块、小型智能硬件的视觉感知单元，安装时不需要额外设计复杂的固定支架，直接通过基板上的孔位锁附即可，能大幅缩减终端产品的结构堆叠空间。

　　设计阶段优先考虑了压铸工艺的成型可行性，所有转角位置都做了R0.4mm的圆角过渡，避免压铸时出现应力集中导致的成型缺陷，基板整体厚度控制在1.8mm，既保证了结构强度，又能控制整体重量，安装后不会因为长期受力出现基板变形。镜头座的中心轴线与基板安装面的垂直度控制在0.02mm以内，可保证镜头安装后成像画面不会出现倾斜，两侧的电路安装凸台与中心镜头座的相对位置公差控制在±0.1mm，能匹配通用规格的CMOS感光模组的焊盘位置，不需要针对电路部分做额外的定制改板。

　　在安装边界设计上，基板的外轮廓做了两处对称的圆弧切边，可适配终端设备壳体上的异形安装槽，安装时能起到防呆作用，避免装配人员将摄像头方向装反，基板背面做了0.2mm深度的凹槽，可粘贴导电泡棉，实现电路部分的接地屏蔽，减少外界电磁信号对成像质量的干扰。从结构可靠性角度出发，整个基板没有设计薄壁深筋结构，压铸成型时不会出现填充不足、缩孔等缺陷，适合批量生产，安装孔位周边做了0.3mm的凸台加厚处理，锁附螺丝时不会出现柱位爆裂的问题。镜头前端的视场角范围内没有任何结构遮挡，可保证水平82度、垂直52度的视场角完全覆盖，不会出现画面暗角。两侧的电路安装位预留了足够的走线空间，FPC排线可从基板上下两个方向引出，适配不同终端设备的走线布局要求，不需要额外修改排线长度。这类结构的摄像头在装配时流程非常简便，先将镜头模组压入中心沉台，点胶固定后再将感光芯片组件贴装到两侧凸台，接好FPC排线即可完成组件装配，整体装配工时比采用分体式支架的摄像头缩短40%左右，非常适合大批量的消费电子类产品生产使用。
