基于利萨如图形原理的动平衡检测支架结构

　　在小型旋转零部件的动平衡调校场景中，常规动平衡设备往往采购成本偏高，对于小批量试制、维修调校类场景而言，大尺寸工业动平衡机的适配性并不理想，这款平衡检测支架正是瞄准这类轻量化检测需求设计的结构方案。整套支架采用分体式夹持与基座支撑的组合结构，底部为一体化铣削成型的梯形支撑基座，安装底面预留了四个沉头固定孔位，可直接固定在常规检测工作台面上，基座整体高度控制在120mm区间，横向安装跨度为180mm，不会占用过多台架操作空间，适配实验室、小型维修工位的场地边界要求。

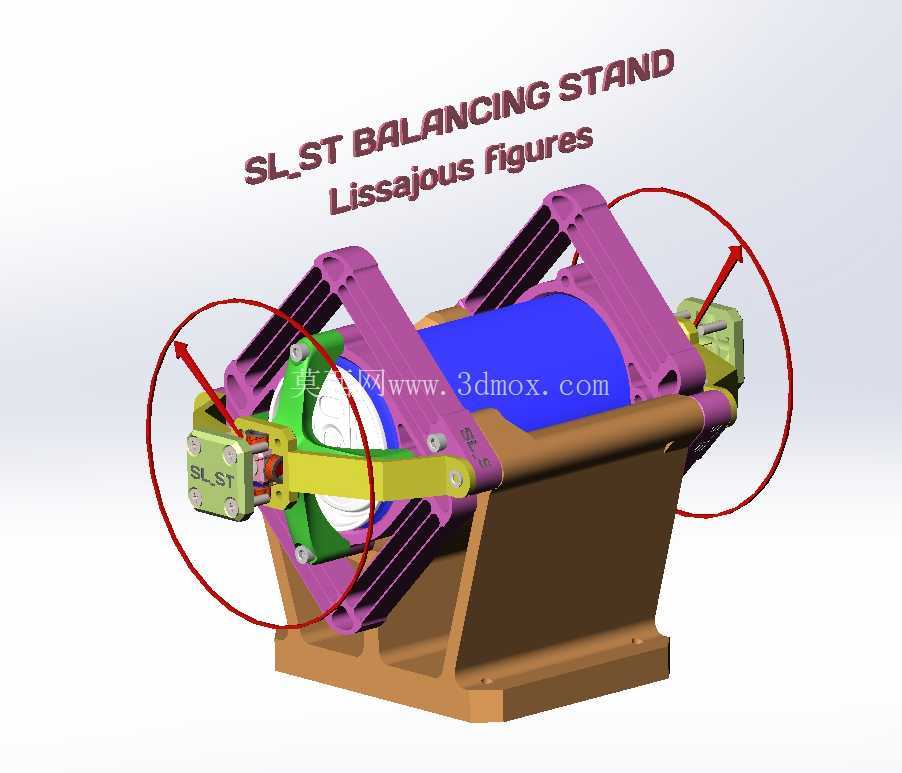

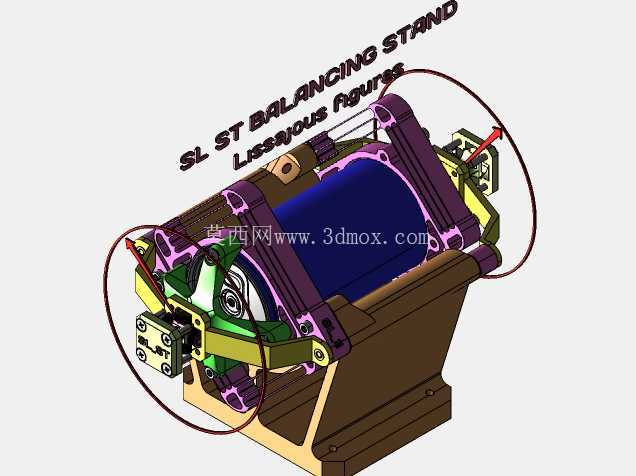

　　上部的夹持机构采用双侧对称的紫色夹座结构，夹座内侧预留了弧形装夹槽，可适配直径40mm至80mm区间的圆柱形旋转负载，夹座与下部支撑座之间通过黄色连接摆臂实现活动连接，摆臂的铰接位置预留了微小活动间隙，可将旋转负载运行时的不平衡振动无衰减传递到检测端。这套结构的核心设计思路是利用利萨如图形的可视化特性实现平衡状态的定性判断，不需要复杂的运算处理单元，仅需在支架的两个垂直方向分别布置一组线圈与磁铁组件，当被检测的旋转工件在夹持位转动时，不平衡量带来的两个垂直方向振动会带动线圈切割磁感线，输出的两组电信号直接接入普通双通道示波器，即可合成对应的利萨如图形。

　　现场调校时，操作人员不需要记忆复杂的振动相位计算公式，只需要观察示波器上合成图形的直径大小，就能直观判断当前工件的不平衡量程度：图形直径越大说明不平衡量越高，当图形收敛为最小直径的稳定形态时，即代表工件的动平衡状态达到调校要求。相较于传统的动平衡检测方案，这套结构大幅降低了检测门槛，不需要专用的数显运算模块，仅靠通用示波器就能完成检测，甚至入门级的便携示波器都能满足信号显示需求，非常适合小型加工坊、学生创新实验、小型旋转部件维修场景使用。结构设计上充分考虑了装夹操作的便捷性，夹座上预留了快拆锁紧螺丝位，更换不同直径的检测工件时，只需要松开两侧的锁紧螺丝调整夹座开合度，就能快速完成装夹，不需要更换整套夹持工装。

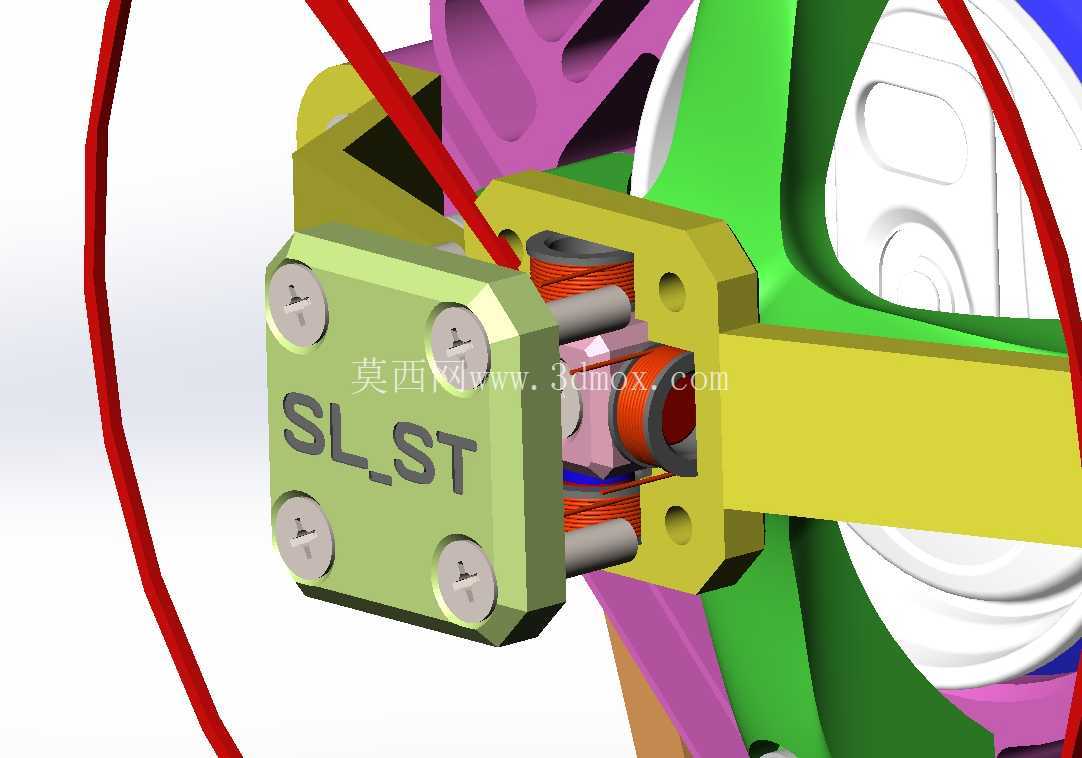

　　两侧的检测模块采用模块化安装设计，线圈与磁铁组件通过螺丝固定在夹座与摆臂的对应位置，出现部件损坏时可单独拆卸更换，不需要拆解整套支架结构。在实际使用场景中，这套支架可覆盖小型电机转子、微型风机叶轮、小型转轴类零件的平衡调校工作，对于没有条件采购专业动平衡设备的场景，能以极低的成本实现可靠的平衡状态判断。需要注意的是，这套结构目前的设计定位是定性检测工具，可快速判断不平衡量的相对大小，辅助操作人员完成配重调整，若需要定量的不平衡量精准数值输出，可在现有结构基础上加装高精度位移传感器替换原有线圈组件，即可升级为定量检测结构。整套支架的活动铰接部位采用了无油润滑的铰接设计，长期使用不会出现油污污染检测工件的问题，夹座内侧可根据需要粘贴防滑橡胶垫，避免装夹圆柱形工件时出现打滑移位，保证振动传递的准确性。基座采用重心下沉的设计思路，下部重量占整套结构总重量的60%以上，可避免检测过程中支架自身出现共振，保证检测信号的真实性，不会因为支架自身振动干扰示波器的图形显示。
