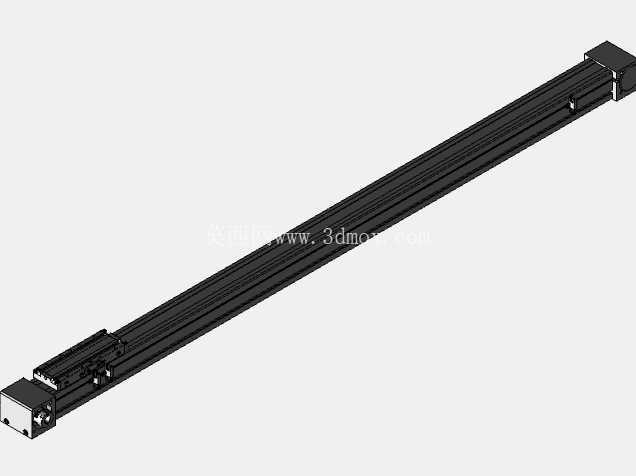

长行程ITO60线性执行器传动结构

　　这款长行程线性执行器属于直线传动类核心执行部件，在自动化生产线的物料移栽、工位间工件精准转运场景中应用广泛，也可集成在检测设备的探头进给机构、包装设备的推料行程单元、非标专机的直线动作工位上，替代传统气缸传动实现可控的多点位精准停靠。从结构设计来看，整体采用全封闭铝型材基座作为承载主体，型材自带的内置导轨槽直接作为滑动副的安装基准，省去了额外拼接导轨的装配误差累积，滑块部分采用内嵌式滚珠滑动结构，运行过程中摩擦阻力小，低速进给时不会出现爬行卡顿的问题，适配需要平滑调速的传动工况。

　　执行器的驱动端集成在型材端部，传动结构隐藏在型材腔体内部，既可以避免车间环境中的切屑、粉尘落入传动副造成磨损，也能缩减整体安装占用的横向空间，适合设备内部安装空间局促的布局场景。1200mm的有效行程设计，覆盖了多数中长距离直线传动的工位需求，端部的安装端面预留了标准的电机连接法兰位，可根据实际负载需求匹配不同功率的伺服或步进电机，不需要额外加工转接板，降低集成时的二次设计工作量。滑块上的安装面加工有阵列排布的螺纹孔，可直接连接工装夹具、负载载板等执行端部件，安装孔位的间距符合通用直线模组的安装规范，和市面同规格模组的安装边界具备互换性，设备改造时可直接替换原有部件，不需要重新调整机架的安装孔位。

　　从安装边界来看，整体截面尺寸控制在60mm宽度规格，型材基座的背部和侧面都预留了T型槽安装位，既可以采用卧式水平安装作为横向移栽轴，也可以立式安装作为垂直升降轴，甚至可以侧装作为侧向推料机构，安装固定时不需要额外制作复杂的安装支架，通过T型螺栓即可快速完成锁紧固定。设计过程中充分考虑了长行程传动的刚性问题，型材基座的壁厚做了加厚处理，1200mm行程下的自身挠度控制在合理范围内，水平安装承载额定负载时不会出现明显的下弯变形，保证长行程运行时的重复定位精度。端部的限位结构采用硬限位加软限位触发片的组合设计，滑块运行到行程两端时，首先触发软限位信号切断驱动动力，若出现信号异常则硬限位块直接阻挡滑块继续运行，避免滑块冲出行程造成设备损坏。

　　传动副的润滑注油孔设置在滑块侧面，日常维护时不需要拆解外罩即可直接加注润滑脂，降低后期运维的工作量。在实际选型应用中，这类线性执行器常搭配运动控制器实现多段速控制，可根据工位需求设置不同的运行速度和停靠位置，相比传统的气缸传动，不需要额外布置气源管路，也不会出现气压波动导致的推力不稳定问题，运行噪音更低，定位精度可控制在±0.1mm范围内，满足多数工业自动化场景的传动精度要求。针对不同的负载工况，还可以在滑块上加装防尘刮板，在多粉尘的加工车间环境中使用时，可阻挡粉尘进入滑动副，延长部件的使用寿命。整体结构没有冗余的设计部件，所有零部件都围绕长行程稳定传动的核心需求布局，建模时还原了所有安装孔位、腔体结构和连接细节，可直接用于设备布局时的干涉检查、安装空间校核，也可作为同类型产品设计时的结构参考。
