轻量化镂空式小型无人机承载机架

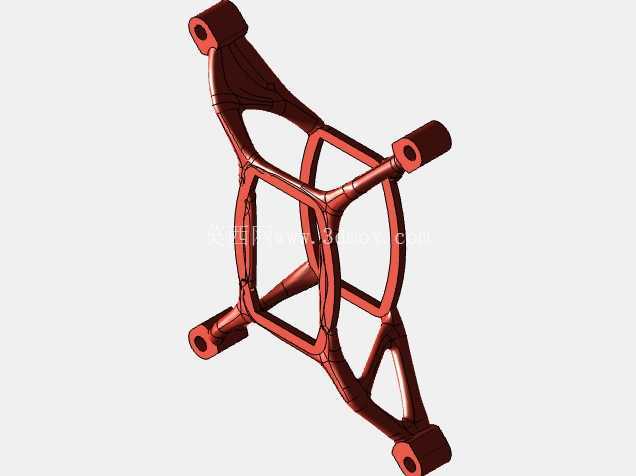

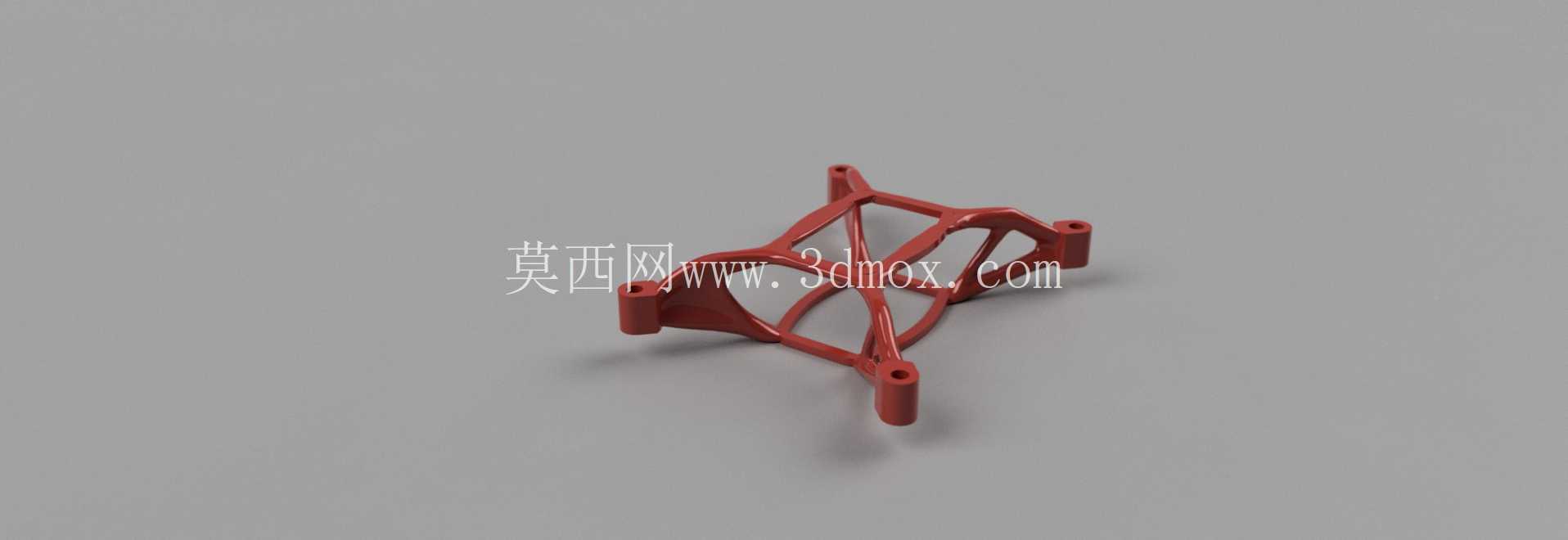

这款小型无人机机架采用一体化压铸成型的镂空桁架结构，主要面向微型穿越机、室内航拍小飞机的装机需求，日常作业中可适配消费级航拍、室内管线巡检、青少年科创竞赛类无人机的装配场景。从实际装机的边界条件来看，机架四个延伸臂端部预留的安装柱，分别对应动力电机的固定孔位，柱体内嵌的安装孔同轴度公差控制在0.1mm以内，可保证电机输出轴与机架平面垂直，避免飞行过程中出现动力偏航、震动耦合的问题。中心区域的镂空网格并非单纯为了减重做的装饰性设计，每一条筋位的走向都顺着飞行过程中的受力路径排布：当无人机做急停、横滚、俯仰动作时，四个机臂传递过来的动载荷会顺着筋位分散到整个中心框架，不会在臂根位置出现应力集中，日常炸机时的冲击载荷也能通过筋位的微小形变吸收一部分能量，降低臂根断裂的概率。

从安装边界来看，机架整体的对角线安装距适配2.5寸到3寸桨叶的动力套装，中心区域预留的安装空间可容纳20*20mm孔距的飞控板、电调模块，中心镂空区域还可穿过电源走线，避免线材外露被桨叶打到。四个机臂的安装柱高度统一为8mm，既可以给电机底部的减震泡棉留出安装空间，也不会因为柱体过高增加整机的重心高度，影响飞行稳定性。机架的壁厚控制在1.2mm，在保证压铸成型时铝液充型流畅的前提下，尽可能削减了非受力区域的材料厚度，整体裸架重量控制在12g以内，对于小型无人机来说，机架重量每降低1g，对应的续航时间可提升约40秒，这种轻量化设计能在不牺牲结构强度的前提下，有效提升整机的续航表现。

设计过程中特意将所有的棱边做了R0.8的圆角过渡，一方面是压铸工艺的要求，避免尖角位置出现充型不满、冷隔的缺陷，另一方面也能减少飞行过程中的棱角风阻，在高速飞行时降低紊流对机架稳定性的干扰。机架表面的阳极氧化层不仅能提升构件的表面硬度，避免日常装机、炸机时出现表面刮花，也能在一定程度上隔绝外界水汽，防止铝合金基体出现腐蚀，适配南方高湿环境下的户外飞行需求。从实际装机测试的角度来看，这款机架的共振频率避开了常用动力电机的工作转速区间，飞行过程中不会出现机架与电机共振导致的画面果冻问题，搭配对应的减震球安装云台相机时，可获得更稳定的拍摄画面。不同于常见的拼装式碳板机架，这款一体化压铸的机架不需要额外的螺丝连接件，装配时只需要将动力套装、飞控、电池直接固定在对应位置即可，装配效率比拼装式机架提升60%以上，也不会出现长期飞行后连接螺丝松动导致的机架虚位问题，适合批量生产的小型消费级无人机使用，也能满足个人玩家改装穿越机的装机需求。
