无人机Hereflow光流与LiDAR传感模组

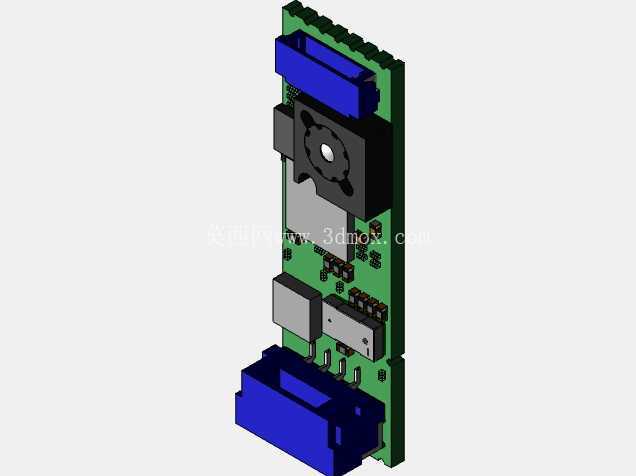

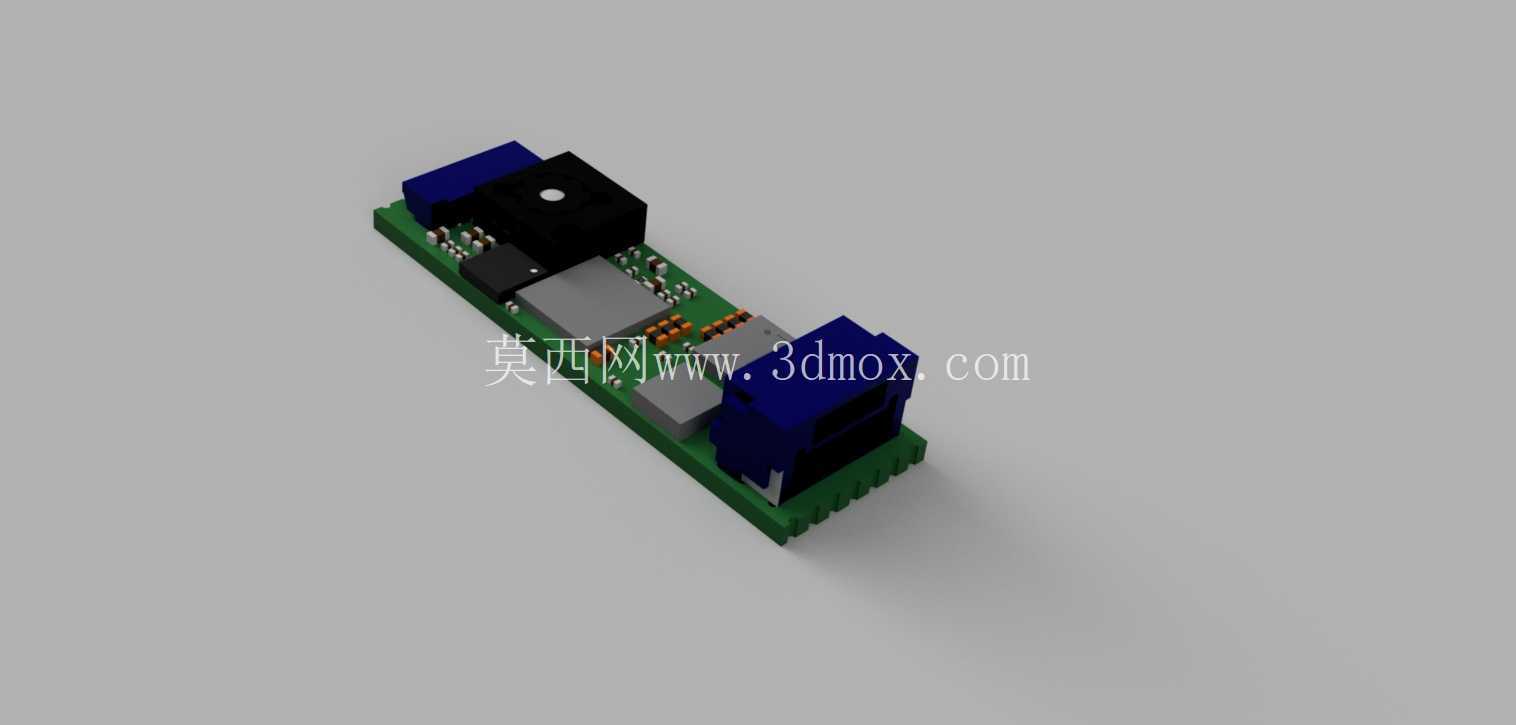

在低空无人机的飞行控制体系里，尤其是室内、楼宇间、林下这类GNSS信号遮挡严重的作业场景，仅靠卫星定位无法满足稳定悬停、低速巡航的位置精度要求，这类光流融合LiDAR的传感模组，就是为补全卫星定位失效场景下的位置感知能力设计的。从结构布局来看，整个模组采用长条形PCB作为承载基底，所有元器件沿板长方向排布，整体厚度控制在较低水平，适配无人机机身内部狭小的安装空间，安装孔位沿板体边缘对称布置，孔距匹配主流飞控外设的通用安装规格，不需要额外设计转接支架就能直接固定在飞控舱预留的安装位上，板体边缘预留的接插件采用防反插设计，插装时不需要反复核对针脚定义，能减少装机时的接线错误概率。

模组上的功能模块分区清晰，一端布置的是光流感知镜头，镜头的视场角经过调校，在0.5米到8米的典型作业高度范围内，能清晰捕捉地面纹理特征，通过相邻帧图像的特征点匹配计算水平位移量，不会因为无人机姿态小幅倾斜就出现特征点丢失的问题；紧邻光流模块布置的是LiDAR测距单元，采用垂直向下的安装朝向，测距精度控制在厘米级，采样频率匹配飞控的姿态解算周期，能实时输出无人机相对于地面的精确高度，弥补气压计在近地面受气流扰动、气压波动导致的高度数据漂移问题。板载的信号处理单元布置在两个传感模块之间，不需要把原始传感数据回传到主飞控做预处理，直接在模组端完成数据融合计算，输出标准化的位移与高度数据，能有效降低主飞控的运算负载，同时减少传感数据传输过程中的延迟，避免飞控因为数据滞后出现姿态修正不及时的问题。

考虑到无人机作业时的振动环境，整个模组上的较重元器件都做了点胶加固处理，接插件位置也设计了防松脱结构，在无人机做机动飞行、产生持续振动的工况下，不会出现元器件虚接、移位的问题。板体上的电源模块做了宽电压适配设计，能兼容主流无人机动力电源的输出电压范围，不需要额外加装降压模块就能直接取电，电源输入端集成了滤波电路，能过滤掉动力电调工作时产生的电源纹波，避免传感数据因为电源干扰出现跳变。

在实际应用中，这类传感模组不仅能在无GNSS信号环境下实现稳定的位置保持，还能辅助无人机完成精准起降、低空避障辅助、低速自主航线飞行等功能，在物流无人机的末端配送、巡检无人机的室内设施排查、消费级无人机的低空稳定拍摄等场景下都能发挥作用。设计过程中充分考虑了不同机型的适配性，板体的外形尺寸做了通用化处理，既可以安装在小型穿越机的机身顶部，也可以固定在行业级无人机的飞控舱内部，不会因为模组尺寸过大影响无人机的气动布局或者重心分布。传感单元的朝向经过反复验证，垂直向下的安装角度能最大化感知地面特征，同时避免机身前部的螺旋桨气流、脚架遮挡对传感数据产生干扰，在安装时只需要保证模组与无人机机身水平面平行，就能获得准确的感知数据，不需要复杂的校准流程，降低了现场装机的调试难度。
